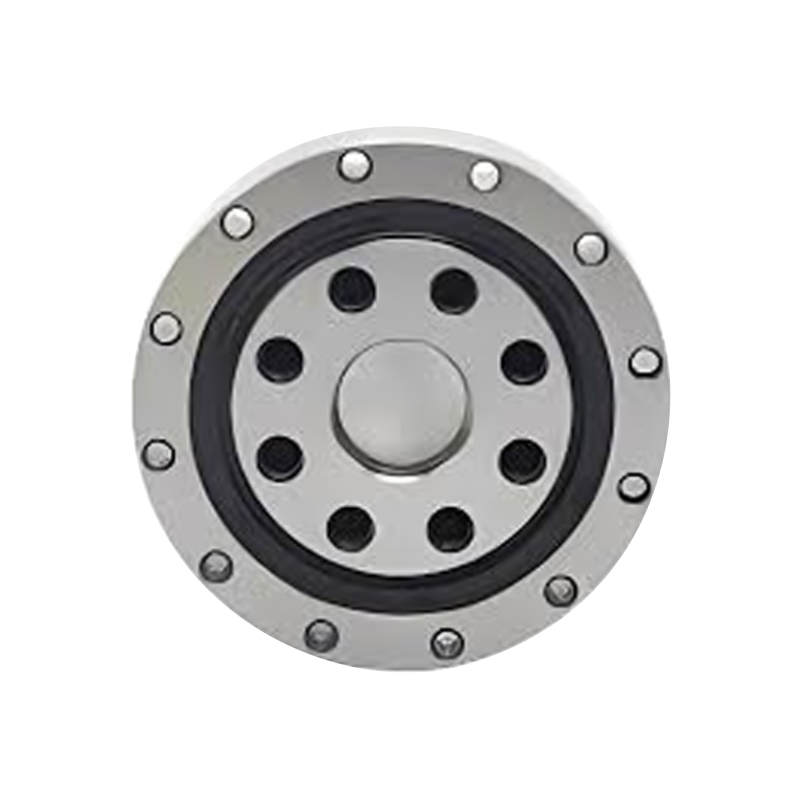

Tanto el anillo exterior como el Anillo interior del tipo CSD presentan una estructura integrada (de una sola pieza). Su diámetro exterior es el mismo que el del tipo CSG, mientras que su resistencia es mayor que la de los componentes del tipo CSG. Se utiliza principalmente en la sección de salida de los reductores de la serie CSD.
El rodamiento de transmisión armónica tipo CSD es un componente especialmente diseñado para cumplir con los requisitos específicos de los sistemas de transmisión armónica. Con su diseño integrado para reductores de armónicos Compact Series Drive (CSD), proporciona el soporte esencial para sus capacidades únicas de control de movimiento.
Características principales:
·Diseño compacto: La estructura portante del tipo CSD está diseñada para minimizar el tamaño manteniendo la máxima capacidad de carga. Este diseño compacto es fundamental para aplicaciones con limitaciones de espacio, como la robótica y la automatización.
·Transmisión de alto par: El sistema de rodamientos de los reductores planetarios de alta velocidad CSD está optimizado para una transmisión de par alto, lo que garantiza una transferencia de potencia eficiente y un control de movimiento preciso.
·Contragolpe reducido: En los sistemas de transmisión armónica, la holgura de los dientes del engranaje (juego) afecta directamente la precisión del movimiento. El rodamiento tipo CSD está diseñado para minimizar el juego, mejorando así la precisión del posicionamiento.
·Fabricación de Precisión: Estos rodamientos se fabrican mediante procesos de alta precisión para cumplir con estándares de precisión y requisitos de rendimiento extremadamente estrictos. Esto garantiza la confiabilidad y una larga vida útil de los sistemas de accionamiento armónicos.
Aplicaciones:
·Robótica
·Aeroespacial
·Equipo médico
·Automatización y otros sistemas de control de movimiento de alta precisión
| Número de modelo | reimensiones generales | Orificios de montaje del anillo exterior | Orificios de montaje del Anillo interior | carga básica Calificación | Pesos | |||||||||||||
| D1 | D2 | D | h | C | b | h2 | D1 | PCCD1 | NW1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | kilos | |
| Unidad: Milímetro | Sello inverso | Sello frontal | Sello inverso | kn | kn | |||||||||||||
| CDS-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(profundidad5) | 25 | 10-M3(profundidad7) | 17 | 6-M3(profundidad7) | 4.7 | 6.7 | 0.24 |
| CDS-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2(profundidad5) | 27 | 8-M5(profundidad8) | 19.5 | 8-M4(profundidad8) | 5.3 | 7.5 | 0.3 |
| CDS-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2(profundidad5) | 34 | 8-M6(profundidad9) | 24 | 8-M4(profundidad8) | 5.8 | 9 | 0.42 |
| CDS-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2(profundidad5) | 42 | 8-M8 (profundidad 12) | 30 | 8-M5(profundidad9) | 9.6 | 15.1 | 0.8 |
| CDS-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3(profundidad7) | 57 | 10-M8 (profundidad 12) | 41 | 6-M6(profundidad11) | 15 | 25 | 1.4 |
| CDS-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3(profundidad8) | 72 | 10- M10 (profundidad 15) | 48 | 6-M8 (profundidad 11) | 21.3 | 36.5 | 2.1 |
| CDS-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3(profundidad8) | 88 | 10- M12 (profundidad 18) | 62 | 6-M10(profundidad18) | 34.8 | 60.2 | 3.8 |
