Rodamiento de rodillos cruzados robot RE3010

Inicio / Cojinete / Cojinetes para robots / Rodamiento de rodillos cruzados robot RE3010

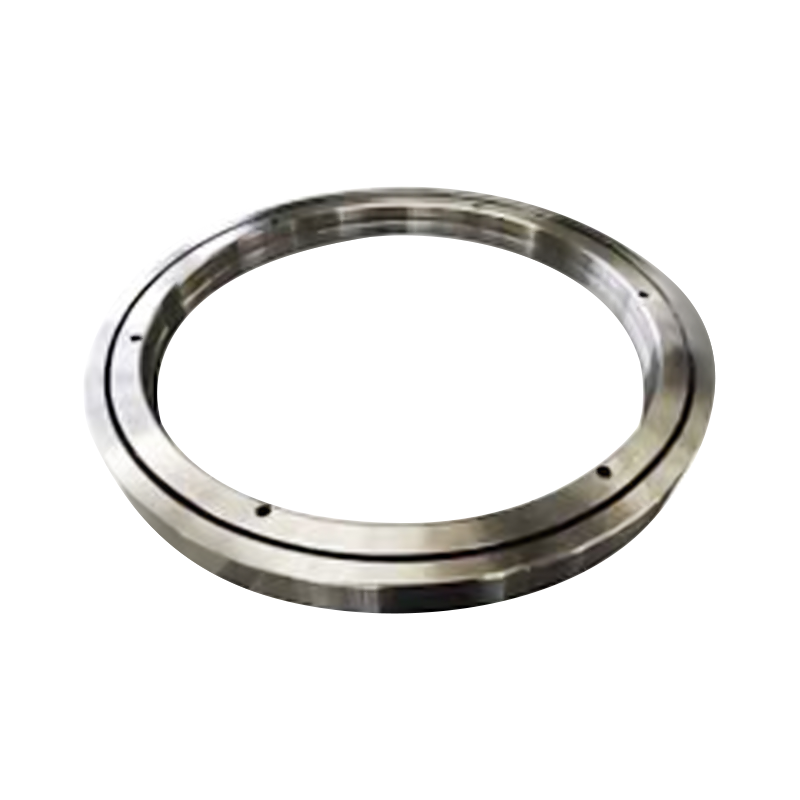

Rodamiento de rodillos cruzados robot RE3010

La serie RE es un nuevo tipo desarrollado basándose en el concepto de diseño del tipo XRB. Sus dimensiones principales son las mismas que las del tipo XRB. Estructuralmente, el anillo interior está dividido, mientras que el anillo exterior está diseñado como una estructura integrada (de una sola pieza). Es adecuado para aplicaciones que requieren una alta precisión de rotación del anillo exterior.

Contáctenos
ANTERIOR：Rodamiento de reductores armónicos del robot CSD SIGUIENTE: Rodamiento de rodillos cruzados integrado RU66
  • Descripción
  • Especificaciones
  • Contáctenos

Problemas comunes:
·Problemas de lubricación:
Los problemas de lubricación son una de las principales causas de fallas en los rodamientos, que incluyen:
Uso de un tipo de lubricante inadecuado
Cantidad de lubricante insuficiente o excesiva
Intervalos de lubricación irrazonables

·Contaminación:
Los contaminantes externos como polvo, agua o virutas de metal que ingresan al rodamiento pueden causar desgaste y daños. Esto suele ser el resultado de una falla en el sello o de un sellado inadecuado.

·Errores de instalación:
Los métodos de instalación incorrectos pueden aplicar tensión adicional al rodamiento, como por ejemplo:
Martilleo excesivo o fuerza inadecuada durante la instalación
Ajuste incorrecto entre el eje y la carcasa del cojinete (demasiado apretado o demasiado flojo)

·Fátiga:
Durante el funcionamiento a largo plazo, los rodamientos están sujetos a tensiones repetidas que pueden provocar fatiga y eventualmente fallas. Esto representa el final de la vida útil normal, pero puede acelerarse debido a condiciones de sobrecarga.

·Sobrecarga:
Operar más allá de la capacidad de carga diseñada del rodamiento acelera la fatiga y puede provocar daños permanentes.

Tipo ree roreamiento reimensión Tamaño carrete hombro Clasificación ree carga básica (rareial) pesos
reiámetro interior reiámetro exterior reiámetro de paso del rodillo Altura chaflan cr cor
d re dpw B B1 Rmín ds reh kn kn kilos
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE 3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Productos recomendados

Ingeniería del futuro del movimiento
Acerca de UKL
Fundada en 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) es China Rodamiento de rodillos cruzados robot RE3010 proveedores y OEM/ODM Rodamiento de rodillos cruzados robot RE3010 empresa, una empresa integrada industrial y comercial que se enfoca en la fabricación de precisión, combinando I+D, producción y ventas.
La empresa se especializa en soluciones de rodamientos de alto rendimiento, brindando soporte técnico para industrias globales con demandas excepcionalmente altas de precisión y fiabilidad.

Con más de 200 profesionales calificados y una base de producción completamente modernizada, las instalaciones de UKL cubren todo el proceso de fabricación: forjado, recocido, torneado, tratamiento térmico, rectificado y ensamblaje automatizado.
Aprovechando más de 15 años de experiencia en exportación OEM/ODM, UKL responde rápidamente a las necesidades del cliente, ofreciendo servicios flexibles y personalizados para clientes en Europa, Asia, África y Medio Oriente.

Ukl Bearing Manufacturing Co.,Ltd Más sobre nosotros Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    años

    Experiencia en la industria

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversidad de modelos

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Número de empleados

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valor anual de las exportaciones

Ukl Bearing Manufacturing Co.,Ltd
Certificado de honor
Noticias
Conocimiento del sector Cojinetes para robots

En el campo en rápida evolución de la automatización industrial, rodamientos de robots son los componentes críticos que determinan la fluidez, precisión y longevidad de un sistema robótico. Como fábrica de rodamientos profesional líder en China, UKL rodamientos Manufacturing Co., Ltd. se especializa en ingeniería de alta precisión rodamientos del brazo del robot que cumplen con las rigurosas demandas de las líneas de producción automatizadas 24 horas al día, 7 días a la semana.

El papel de los rodamientos de precisión en la robótica

Los brazos robóticos requieren articulaciones que puedan soportar un peso significativo mientras ejecutan movimientos repetitivos a alta velocidad con una precisión submilimétrica. Los rodamientos tradicionales a menudo se quedan cortos en estos entornos. Nuestros rodamientos para robots especializados están diseñados para proporcionar:

  • Cero reacción: Garantizar que el brazo del robot alcance la coordenada exacta en todo momento.
  • Alta capacidad de carga: Manejo de tensiones multidireccionales complejas en uniones articuladas.
  • Par bajo: Reducir el consumo de energía y la generación de calor en servomotores.

Tipos clave de rodamientos para brazos robóticos

Ofrecemos una amplia gama de soluciones adaptadas a diferentes secciones del robot, desde la base hasta la muñeca.

Tipo de rodamiento Aplicación primaria Ventaja clave
Rodamientos de rodillos cruzados Articulaciones de cintura y hombros Alta rigidez; Maneja cargas axiales y radiales en una sola unidad.
Rodamientos de sección delgada Articulaciones de codo y muñeca Ultraligero y que ahorra espacio para diseños compactos.
Rodamientos reductores armónicos Reductores de velocidad de precisión Alta precisión de rotación y densidad de par excepcional.
Rodamientos flexibles Componentes de accionamiento armónico Diseñado para deformaciones elásticas repetitivas y larga vida útil.

Por qué UKL es el socio preferido de los fabricantes de robots

Fundada en 2020 y respaldada por más 15 años de experiencia en exportación OEM/ODM UKL entiende que en robótica el margen de error no es una opción.

Control de fabricación de todo el proceso

Nuestras instalaciones con sede en Wuxi no son sólo una planta de montaje. Gestionamos el todo el proceso de fabricación :

  1. Forja y recocido: Asegurar que la materia prima tenga la estructura molecular perfecta.
  2. Tratamiento térmico: Fundamental para lograr la dureza superficial necesaria para millones de ciclos.
  3. Rectificado de precisión: Logrando tolerancias P4 y P2 para un movimiento ultrasuave.
  4. Montaje automatizado: Realizado en ambientes de sala limpia para evitar la contaminación.

Experiencia global y respuesta rápida

Al atender a los mercados de Europa, Asia y Medio Oriente, hemos optimizado nuestra cadena de suministro para responder rápidamente a la acelerada industria de la robótica. Ya sea que sea una nueva empresa que construye un robot colaborativo (cobot) o un importante fabricante de robots industriales de servicio pesado, nuestros 200 profesionales capacitados brindan el soporte técnico necesario para optimizar su diseño mecánico.

Preguntas frecuentes (FAQ)

1. ¿Qué diferencia a los “cojinetes para brazos de robot” de los cojinetes industriales estándar?
Los cojinetes de los brazos del robot, en particular los utilizados en las articulaciones, deben ser más delgados y livianos sin sacrificar la rigidez. A menudo se fabrican con grados de mayor precisión (P4/P2) y cuentan con geometrías internas especializadas para manejar "cargas de momento" (fuerzas de inclinación) que los rodamientos estándar no pueden soportar.

2. ¿Cómo garantiza UKL la durabilidad de los rodamientos en las articulaciones de robots de alta velocidad?
Utilizamos acero para cojinetes desgasificado al vacío de alta calidad y técnicas patentadas de tratamiento térmico. Esto aumenta la vida útil de las pistas de rodadura, lo que permite que nuestros rodamientos resistan la aceleración y desaceleración rápida y constante típica de las aplicaciones robóticas.

3. ¿Ofrecen rodamientos de sección delgada para muñecas robóticas compactas?
Sí. Nuestra serie de sección delgada está diseñada específicamente para aplicaciones con espacio limitado. Permiten ejes huecos, lo que permite que los cables de alimentación y las líneas neumáticas pasen por el centro de la articulación del robot manteniendo una alta precisión de rotación.

4. ¿Puede UKL personalizar los rodamientos según requisitos específicos de torsión o fricción?
Absolutamente. Con nuestra amplia experiencia en OEM/ODM, podemos ajustar los espacios libres internos, los niveles de precarga y los tipos de lubricación para cumplir con sus requisitos específicos de par de arranque o de baja fricción.

5. ¿Cómo apoyan a los clientes globales con la integración técnica?
Proporcionamos documentación técnica completa, incluidos modelos CAD y cálculos de carga. Nuestro equipo en Wuxi trabaja en estrecha colaboración con sus ingenieros para garantizar que el rodamiento elegido coincida con las expectativas de carga útil y ciclo de trabajo de su robot.
