Los rodamientos de rodillos cruzados de perfil delgado de la serie RA presentan un diámetro exterior y dimensiones de ancho más pequeños, lo que los hace adecuados para aplicaciones con espacio limitado. Esta serie está disponible en tipos de jaula, separador y complemento completo para satisfacer diversas necesidades.
Capacidad de carga:
Clasificación de carga dinámica básica (Ca): 234.000 norte
Clasificación de carga estática axial básica (C0a): 690.000 norte
Clasificación de carga dinámica axial básica (Cr): 166.000 norte
Clasificación de carga estática radial básica (C0r): 340.000 norte
Características del rodamiento:
1. Excelente precisión rotacional: Capacidad de alta velocidad, capaz de soportar grandes cargas axiales y radiales.
2. Fácil instalación: Ahorre espacio de instalación, reduzca la longitud del eje y los costos de mecanizado.
3. Baja expansión térmica: Cambios dimensionales mínimos, adecuados para aplicaciones de alta precisión.
4. Par de arranque bajo: Los separadores de nailon reducen la inercia rotacional y facilitan el control de indexación angular.
5. Alta rigidez y precisión: La precarga optimizada mejora la rigidez y la precisión del funcionamiento de los rodillos.
6. Resistencia al desgaste y a la corrosión: Construido con acero al cromo con alto contenido de carbono (GCr15) y plásticos de ingeniería TN, lo que proporciona una excelente resistencia al impacto y al desgaste de la superficie.
Aplicaciones:
Los rodamientos de rodillos cruzados de la serie RA se utilizan ampliamente en juntas giratorias manuales de robots, instrumentos de prueba de precisión, motores de torsión de accionamiento directo, plataformas giratorias de alta precisión y otras aplicaciones que requieren alta precisión y rigidez.

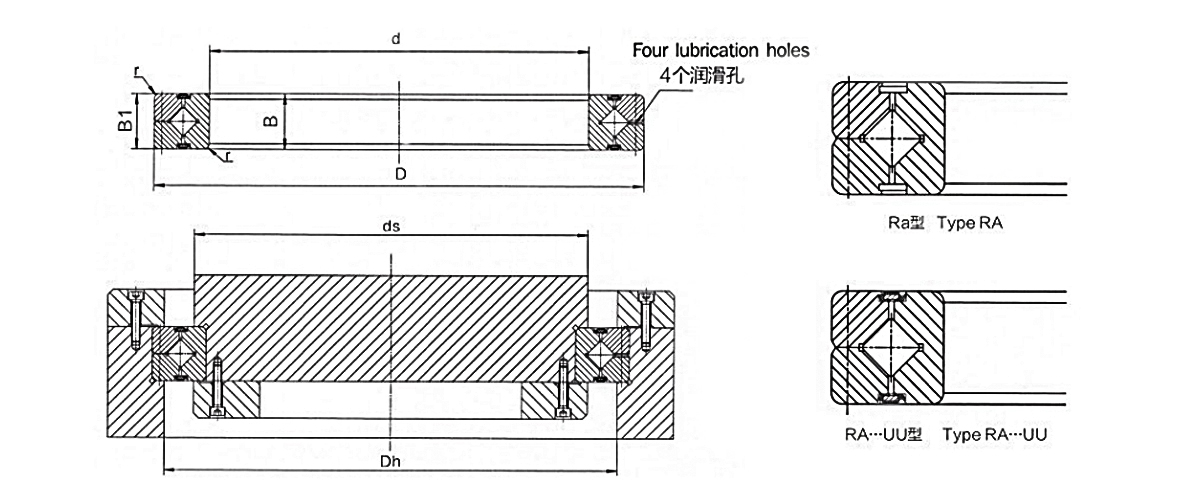

| Tipo ree roreamiento | reimensión | Tamaño del hombro | Clasificación de carga básica (radial) | peso | ||||||
| diámetro interior | reiámetro exterior | Diámetro de paso del rodillo | altura | chaflan | cr | cor | ||||
| d | D | dpw | B B1 | Rmín | ds | Dh | kn | kn | kilos | |
| RA 5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA 8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA 9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA 12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA 13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA 14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA 15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA 16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA 17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA 18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA 19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA 20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
