Dimensiones principales y especificaciones clave

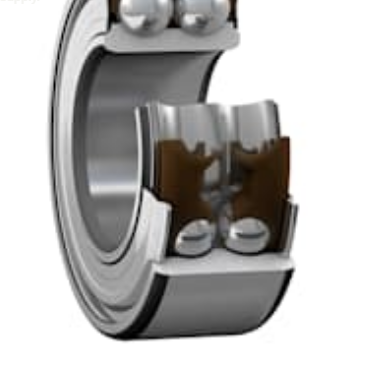

Todo diseño comienza con la geometría. El 3200 A-2ZTN9/MT33 incluye dos rutas de carga en una sola unidad. Su diseño es equivalente a un par de rodamientos de bolas de contacto angular de una hilera dispuestos espalda con espalda en una configuración tipo O, pero requiere notablemente menos espacio axial. La siguiente tabla enumera los datos dimensionales principales que los ingenieros verifican primero.
| Parámetro | Valor |
|---|---|
| Tipo de rodamiento | Rodamiento de bolas de contacto angular de dos hileras |
| Diámetro interior (d) | 10 milímetros |
| Diámetro exterior (D) | 30 milímetros |
| Ancho (B) | 14mm |
| Ángulo de contacto | 30° |
| Peso | Aproximadamente 0,051 kilos |
| Dimensión de filete (r1,2) | Mínimo 0,6 mm |
| Distancia del punto de presión (a) | 16mm |
Lectura del orificio, diámetro exterior y ancho.
El diámetro interior de 10 mm y el diámetro exterior de 30 mm definen una carcasa compacta que se adapta a cajas de engranajes pequeñas, ejes de bombas y carcasas de extremos de motores. El ancho de 14 mm es lo que hace que el par adosado sea eficiente. Un diseñador obtiene la capacidad axial de dos rodamientos en una huella sólo ligeramente más ancha que una unidad de una sola hilera. Con una masa de aproximadamente 0,051 kg, el rodamiento añade poca inercia giratoria, lo que importa cuando un eje acelera y desacelera con frecuencia.
Filetes y distancia del punto de presión.
Es fácil pasar por alto dos valores de la tabla. La dimensión mínima del filete de 0,6 mm le indica al maquinista qué tan afiladas pueden ser las esquinas del hombro del eje y la carcasa. Una esquina más apretada que este valor impide que el anillo del rodamiento se asiente completamente contra el hombro, lo que provoca desalineación y fricción. La distancia del punto de presión de 16 mm localiza donde la carga actúa efectivamente a lo largo del eje. Úselo cuando calcule cargas de momento en el eje, porque determina el brazo de palanca entre el rodamiento y la fuerza aplicada.
Clasificaciones de carga y límites de velocidad
Los datos de carga y velocidad deciden si un rodamiento sobrevivirá a su ciclo de trabajo. Las calificaciones publicadas se resumen en las tarjetas siguientes, seguidas de una tabla que explica lo que significa cada calificación en la práctica.
| Calificación | Valor | Significado práctico |
|---|---|---|
| Clasificación de carga dinámica básica (C) | 7,61kN | Base para estimar la vida a fatiga bajo carga giratoria. |
| Clasificación de carga estática básica (C0) | 4,3 kN | Límite de cargas de parada o de choque antes de la deformación permanente |
| Límite de carga de fatiga (Pu) | 0,183kN | Nivel de carga por debajo del cual el daño por fatiga es muy lento con una buena lubricación |
| Velocidad de referencia | 26.000 rpm | Valor de velocidad utilizado como referencia en las condiciones de calificación del catálogo. |
| Limitar la velocidad | 24.000 rpm | Límite de velocidad superior bajo las condiciones indicadas de lubricación y enfriamiento |
Capacidad estática versus dinámica
La clasificación dinámica gobierna la rotación continua, mientras que la clasificación estática protege el rodamiento durante golpes de arranque, impactos de transporte o paradas de la máquina bajo carga. Un sistema con cargas de choque frecuentes debe compararse primero con el valor estático, porque las marcas permanentes en las pistas de rodadura son irreversibles. El límite de fatiga es una referencia útil para etapas de carga ligera, donde se espera que el rodamiento funcione durante largos períodos sin desarrollar fatiga superficial.
Clasificaciones de velocidad en la práctica
Los valores de velocidad deben leerse junto con el diseño del sello y la jaula. La velocidad límite de 24.000 r/min se puede lograr porque el rodamiento utiliza protectores sin contacto y una jaula de poliamida liviana, que reducen la fricción y el calor. Mantenga la velocidad de operación cómodamente por debajo del límite, particularmente en temperaturas ambiente altas, porque el calor generado a la velocidad acorta la vida útil de la grasa y aumenta el desgaste del sello.
Decodificando el código de sufijo
La denominación 3200 A-2ZTN9/MT33 es una descripción compacta de la configuración de diseño. Cada elemento del sufijo le indica algo específico sobre cómo se comporta el rodamiento, por lo que leer el código correctamente evita costosos errores en los pedidos.
| sufijo | Significado | Impacto del diseño |
|---|---|---|
| A | Diseño interno con un ángulo de contacto de 30° | Define el equilibrio entre la capacidad de carga radial y axial. |
| 2Z | Escudos de acero en ambos lados, sellado sin contacto | Bloquea la contaminación sin frotar, lo que admite alta velocidad. |
| TN9 | Jaula de poliamida reforzada con fibra de vidrio, guiada por el anillo exterior | Ligero, de baja fricción y estable durante la rotación a alta velocidad |
| MT33 | Grasa precargada para bajas temperaturas para un amplio rango de temperaturas | Elimina la necesidad de relubricación inicial en servicio estándar. |
Dos designaciones de escudos parecen similares y a menudo se confunden. Un escudo sin contacto deja un espacio pequeño, por lo que casi no agrega fricción pero ofrece una protección limitada contra el polvo fino. Un sello de contacto brinda una mejor protección pero genera más calor a alta velocidad. Debido a que el sufijo 2Z indica un diseño sin contacto, el rodamiento es más adecuado para ambientes limpios y cerrados donde la velocidad es la principal prioridad.
Ventajas estructurales en máquinas reales
Geometría espalda con espalda
La disposición espalda con espalda es la principal ventaja de un diseño de doble fila. Dos filas de bolas comparten un único conjunto de anillos, por lo que el par maneja cargas radiales y cargas axiales en ambas direcciones mientras mantiene el eje centrado. Esta resistencia al momento de inclinación es valiosa cuando el eje debe permanecer rígido, como en una posición de engrane de engranajes o en un impulsor de bomba que experimenta un empuje desigual.
En comparación con el montaje de dos rodamientos de una sola hilera separados, la unidad integrada reduce la complejidad del mecanizado. El orificio y el hombro de la carcasa necesitan sólo un asiento preciso, y la relación de precarga entre las dos filas se establece durante la fabricación y no por el ensamblador.
Capacidad de alta velocidad
La alta velocidad depende de la generación de calor, el comportamiento del lubricante y la estabilidad de la jaula. La combinación de protectores sin contacto y una jaula de poliamida mantiene la fricción baja y la carga fija de grasa evita las pérdidas por agitación que se producen por el sobrellenado. Por lo tanto, los diseñadores pueden centrarse en ejes que funcionan muy por encima de las velocidades convencionales, siempre que la carcasa disipe el calor y la velocidad de funcionamiento se mantenga dentro del límite nominal.
Diseño prelubricado
El rodamiento se envía con grasa MT33 ya colocada. Esto simplifica la instalación porque no hay necesidad de un paso de lubricación adicional en la línea de montaje y elimina una fuente común de contaminación. Para aplicaciones selladas de por vida, la ausencia de un puerto de relubricación también reduce la cantidad de posibles vías de fuga en la máquina.
Áreas de aplicación
El rodamiento es adecuado para máquinas que deben soportar cargas radiales y axiales juntas dentro de una sección giratoria compacta. Las áreas de aplicación más comunes incluyen:
- Bombas: Bombas industriales y bombas de agua donde se debe controlar el empuje del impulsor.
- Cajas de cambios: transmisiones y reductores donde la rigidez del eje afecta la calidad del engranaje.
- Motores eléctricos: Motores y generadores que funcionan a alta velocidad y necesitan una posición estable del eje.
- Maquinaria industrial: Conjuntos giratorios compactos que transportan cargas combinadas en espacios reducidos.
Cuando busca opciones de proveedores, un 3200 a-2ztn9/mt33 rodamiento Se puede especificar junto con sus dimensiones y código de sufijo, lo que evita confusión con variantes que tienen diferentes sellos o jaulas.
Guía de selección
Utilice la siguiente secuencia para decidir si este rodamiento se adapta a su aplicación. Cada paso utiliza los datos discutidos anteriormente, por lo que la decisión sigue siendo rastreable.
- Defina la dirección de la carga. Mida las cargas radiales y axiales por separado, incluidas las cargas de choque y las inversiones de carga. Si el empuje actúa en ambas direcciones, un diseño de doble fila es un buen candidato.
- Verifique la velocidad contra el límite. Compare la velocidad de funcionamiento con la velocidad límite de 24.000 r/min y mantenga un margen para el aumento de temperatura y los picos de velocidad.
- Confirme el sello y la grasa. Utilice el protector sin contacto 2Z y la grasa MT33 cuando el ambiente esté limpio y la temperatura se mantenga dentro del rango indicado.
- Verifique la geometría del hombro. Compruebe que los radios de los hombros del eje y la carcasa sean de al menos 0,6 mm y que la distancia del punto de presión de 16 mm coincida con el análisis de momento.
- Revisar la capacidad estática. Confirme que la clasificación estática de 4,3 kN cubra el peor caso de choque o carga de parada.
Si el entorno contiene polvo abrasivo o agua de lavado, considere un tipo de sello diferente. El escudo sin contacto está diseñado para máquinas cerradas en lugar de entornos abiertos o hostiles.
Instalación, lubricación y planificación del ciclo de vida
Una instalación correcta protege el rendimiento nominal. Limpie el eje y la carcasa, verifique las dimensiones con los valores publicados y presione los anillos uniformemente para que la carga no pase a través de las bolas durante el asiento. Evite golpear los sellos directamente, porque incluso una pequeña deformación de un escudo de acero puede crear un contacto que genere calor a gran velocidad.
Debido a que el rodamiento está prelubricado, el plan de mantenimiento se centra en la temperatura y la vibración en lugar del engrase regular. Realice un seguimiento de la temperatura de la carcasa durante la puesta en servicio y registre los niveles de vibración al inicio del servicio. Un aumento gradual en cualquiera de los valores generalmente indica un desgaste prematuro o una desalineación, lo que permite tomar medidas correctivas antes de fallar. Cuando la máquina funciona en un entorno estable y limpio, la grasa precargada puede soportar largos intervalos de servicio sin lubricación adicional.
Preguntas frecuentes
P1: ¿Qué significa el ángulo de contacto de 30 grados para mi diseño?
Un ángulo de contacto de 30 grados significa que las bolas presionan contra las pistas de rodadura en un ángulo que soporta cargas radiales y axiales. Un ángulo de contacto mayor generalmente aumenta la capacidad axial, por lo que este valor proporciona una combinación equilibrada para el empuje de la bomba y las cargas del eje de la caja de engranajes.
P2: ¿Puede este rodamiento funcionar a su máxima velocidad límite en cualquier entorno?
La velocidad límite asume las condiciones indicadas de lubricación y enfriamiento. En recintos calientes o con mala disipación de calor, opere por debajo del límite y controle la temperatura. Mantener un margen de velocidad prolonga la vida útil de la grasa y protege los protectores sin contacto.
P3: ¿Por qué es importante la dimensión del filete al montar el rodamiento?
La dimensión del filete de al menos 0,6 mm garantiza que el anillo del rodamiento se asiente completamente contra el hombro. Una esquina más afilada puede impedir el contacto adecuado, provocando desalineación y distribución desigual de la carga que acortan la vida útil.
P4: ¿Es necesario rellenar la grasa precargada durante el servicio?
En ambientes limpios estándar, la grasa MT33 está diseñada para la vida útil de un rodamiento sellado sin lubricación adicional. En su lugar, controle la temperatura y la vibración y consulte al fabricante de la máquina si las condiciones de funcionamiento cambian significativamente.
