Rodamiento para plataforma giratoria de precisión YRT

Inicio / Cojinete / Rodamiento de rodillos transversales / Rodamiento para plataforma giratoria de precisión YRT

Rodamiento para plataforma giratoria de precisión YRT

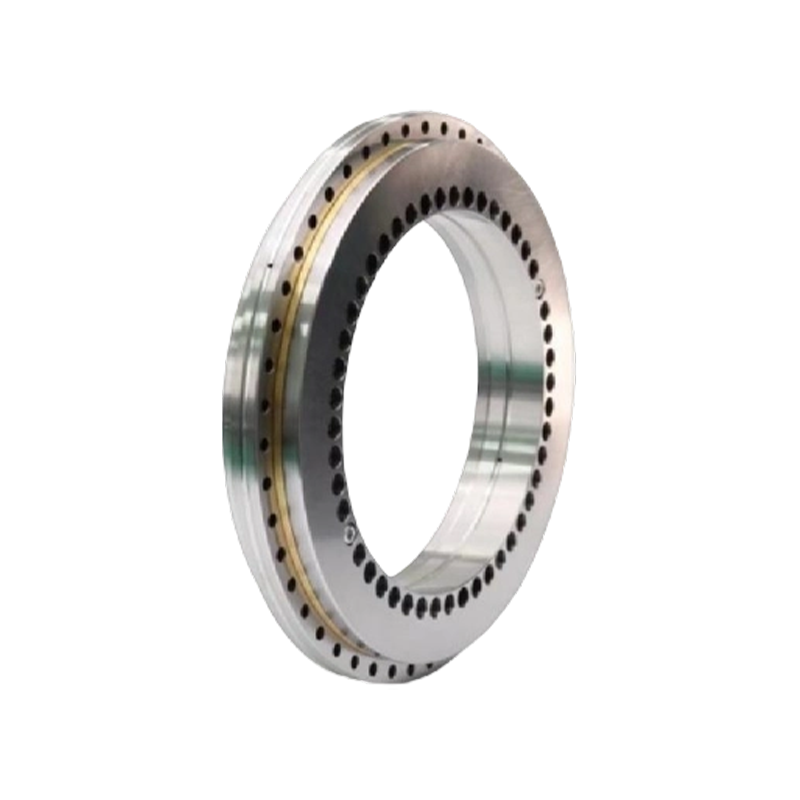

El rodamiento para plataforma giratoria de precisión YRT consta de un anillo de empuje/carcasa radial, un anillo de empuje/eje radial, una arandela de empuje, dos conjuntos de jaula de rodillos de agujas y un conjunto de rodillos cilíndricos radiales. El anillo de la carcasa y el anillo del eje tienen orificios para tornillos de montaje distribuidos uniformemente. Este tipo de rodamiento presenta una alta capacidad de carga axial y radial, alta rigidez y muy alta precisión.

Contáctenos
ANTERIOR：No hay producto anterior SIGUIENTE: Rodamiento de medición de ángulo YRTM
  • Descripción
  • Especificaciones
  • Contáctenos

Características de los rodamientos para mesa giratoria YRT:
1. Rodamiento combinado:
Los rodamientos YRT son rodamientos combinados que integran las funciones de los rodamientos radiales y de empuje. Pueden soportar simultáneamente cargas radiales y axiales desde diferentes direcciones y también pueden soportar torsión.
2. Alta precisión:
Los rodamientos YRT suelen tener una precisión muy alta, lo que permite una rotación y un posicionamiento precisos.
3. Rigidez:
Los rodamientos YRT tienen una alta rigidez, manteniendo la estabilidad en condiciones de carga elevada. Las aplicaciones que requieren cargas de trabajo pesadas garantizan la confiabilidad de los rodamientos bajo cargas elevadas.
4. Alta capacidad de torsión:
Los rodamientos YRT están diseñados para soportar cargas de par elevado, cruciales para aplicaciones que requieren rotación y transmisión de par elevado.
5. Fácil instalación y mantenimiento:
Los rodamientos YRT suelen tener una estructura sencilla, lo que facilita la instalación y el mantenimiento. Esto contribuye a la fiabilidad de los rodamientos a largo plazo.

Áreas de aplicación:
Los rodamientos YRT se utilizan ampliamente en diversos campos, incluidos brazos robóticos industriales, máquinas herramienta, equipos de impresión, dispositivos médicos y equipos aeroespaciales. Su versatilidad y alto rendimiento los convierten en la opción preferida para numerosas aplicaciones de ingeniería.

Precauciones para el uso de rodamientos para tocadiscos YRT:
1. Mantenga limpio el rodamiento y su entorno.
Incluso las partículas de polvo microscópicas pueden afectar negativamente a los rodamientos.
2. Úselo con cuidado
Los impactos fuertes durante el uso pueden provocar rayones y hendiduras, lo que puede provocar accidentes.
3. Utilice herramientas adecuadas
Evite sustituir herramientas existentes; Utilice sólo herramientas adecuadas.
4. Tenga cuidado con la corrosión de los rodamientos
El sudor en las manos puede causar oxidación durante la operación, así que asegúrese de usar las manos limpias y guantes si es posible.

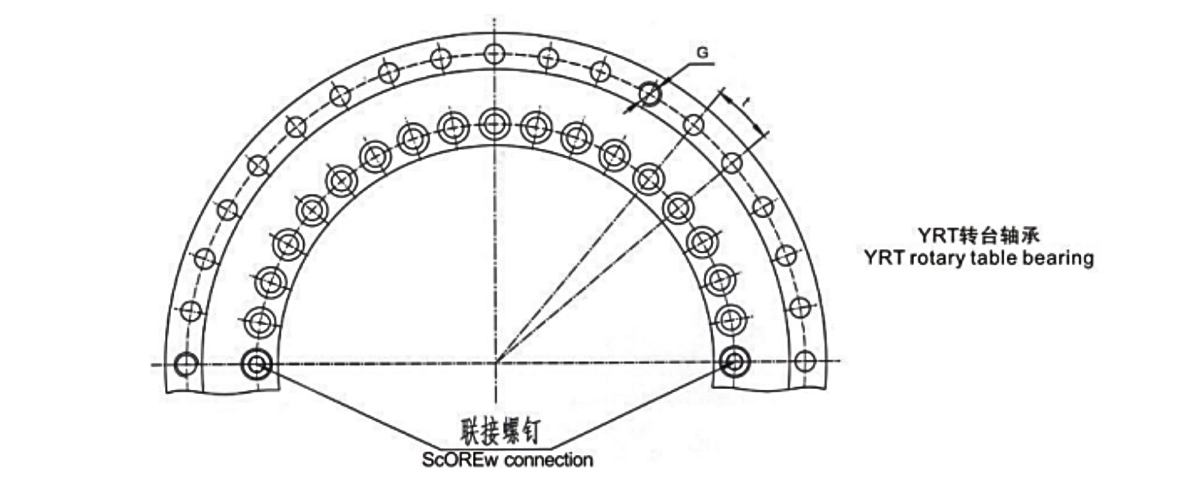

tornillo
conexión
cANTIreAD 		Conectar
agujeros para tornillos 		Tono
t 		Apretanreo
par
de tornillo 		Californiarga nominal básica Velocidad limitada Fricción
momento 		Peso Tipo de rodamiento
axiales radiales
Dinámico estática Dinámico estática
mamá Ca coa cr cor Lubricación con grasa
GRAMO cANTIreAD cANTIreADXt nm kn rpm nm ≈kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

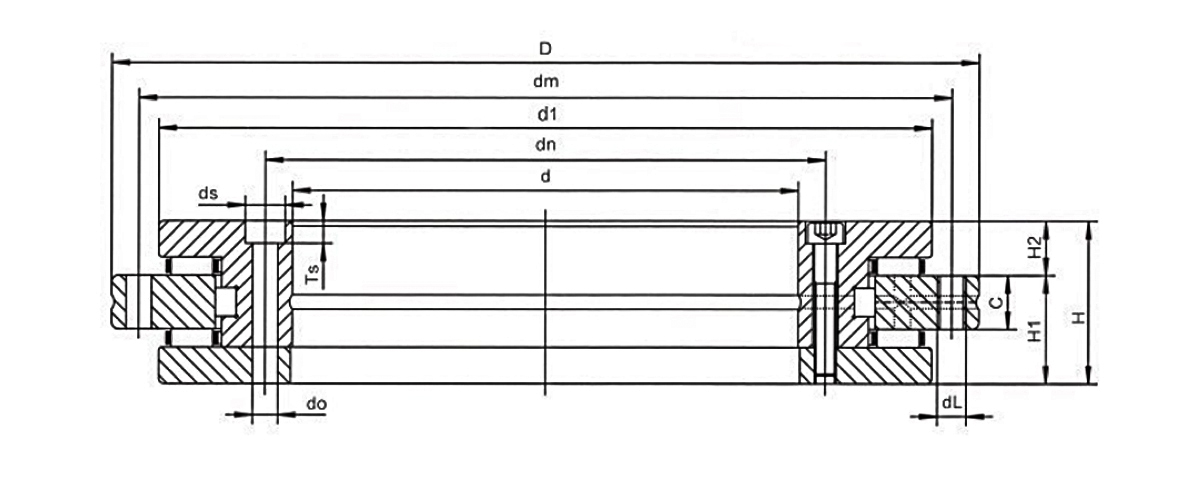

Tipo de rodamiento Dimensión general Los agujeros de fijación
d D h h1 h2 C d1 dn DM anillo interior Anillo exterior
Unidad: milímetros hacer ds ts cANTIreAD dL cANTIreAD
milímetros milímetros
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
