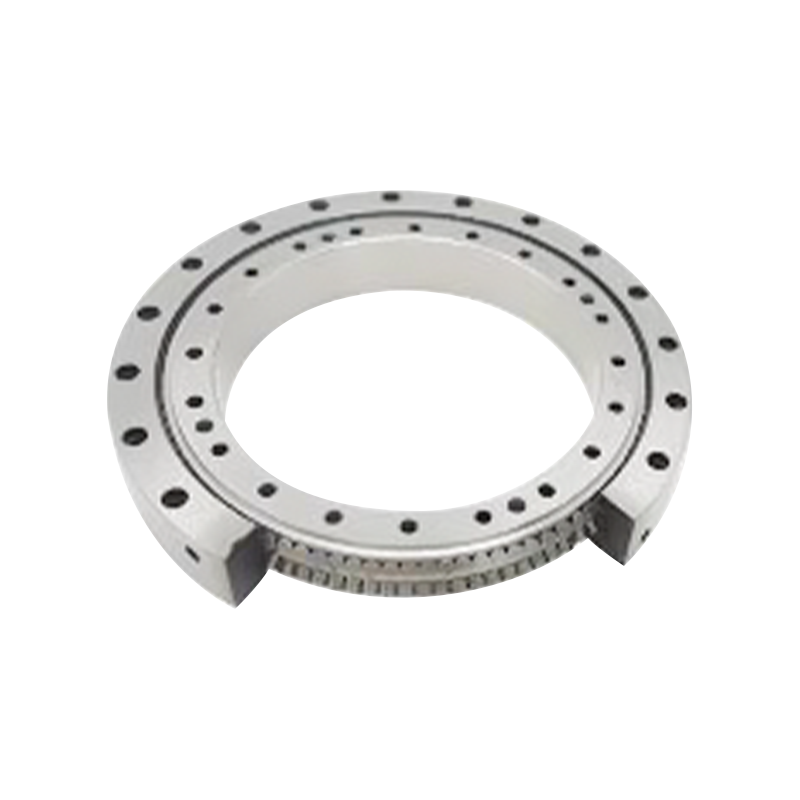

Rodamiento de rodillos cruzados de alto rendimiento RW

Rodamientos de rodillos cruzados de alto rendimiento RW (anillos interiores y exteriores integrales, con orificios de montaje)

El rodamiento de rodillos cruzados tipo RW presenta una construcción de anillo interior y exterior integrada, logrando una alta rigidez de los componentes. Los orificios para los pernos de montaje están mecanizados en los anillos interiores y exteriores; sus dimensiones y cantidad están optimizadas para reducir efectivamente la deformación de la superficie rodante durante la instalación, asegurando así un rendimiento rotacional estable. Además, para mejorar la precisión del mecanizado, este producto cumple con los requisitos de alta precisión de rotación.

Contáctenos
ANTERIOR：Rodamiento de junta giratoria ligero CRBT SIGUIENTE: Rodamiento reductor armónico de precisión
  • Descripción
  • Especificaciones
  • Contáctenos

Características del rodamiento:
·Miniaturización y Alta Rigidez: Los rodillos de pequeño diámetro dispuestos en una configuración de doble fila a intervalos de 45° logran miniaturización y alta rigidez.
·Alta precisión rotacional: La estructura de anillo interior y exterior integrada permite un movimiento giratorio de alta precisión.
·Tiempo de instalación reducido: Los orificios de montaje en los anillos interiores y exteriores facilitan la fijación directa, lo que reduce significativamente el tiempo de instalación de ejes y carcasas de soporte.

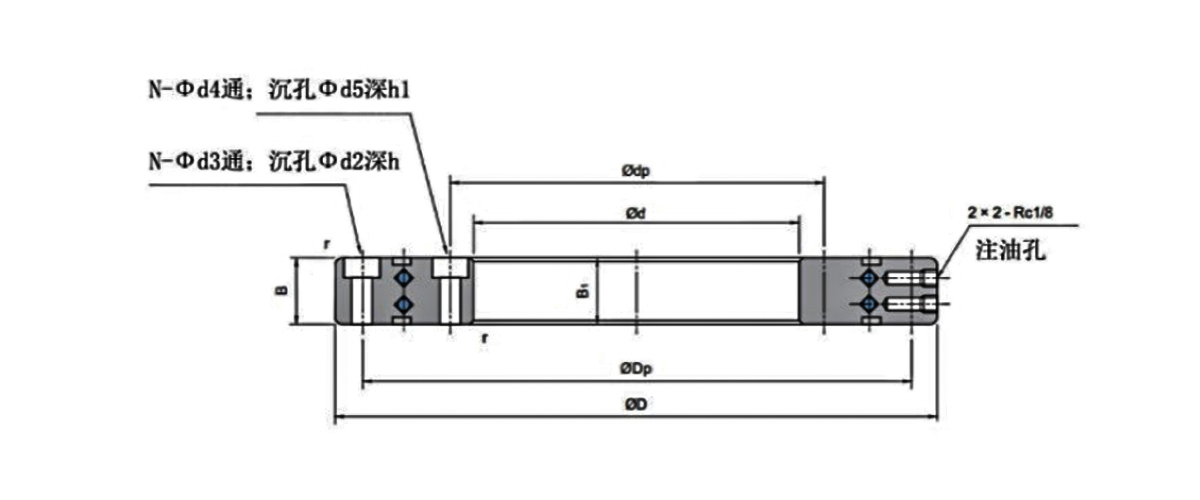

Tipo ree roreamiento reimensiones principales Relación entre los agujeros de montaje. Hombro
dimensiones 		Clasificación de carga básica
(radiales) 		peso
d re B B1 dp anillo interior
agujeros de montaje 		dp exterior
agujeros de montaje 		ds reh cr cor
milímetros milímetros milímetros kn kn kilos
rw145 100 185 20 20 115 12-Φ4.6 a través del orificio, Φ8.5profundidad de avellanado15 170 12-φ4.6 orificio pasante, Φ8.5profundidad de avellanado15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 Orificio pasante 12-φ6, profundidad de avellanado φ1022,5 182 Orificio pasante 12-φ6, profundidad de avellanado φ1022,5° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 Orificio pasante 16-φ6, profundidad de avellanado φ1022,5 222 Orificio pasante 16-φ6, profundidad de avellanado φ1022,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 orificio pasante, Φ11 profundidad de avellanado 24,5 270 24-φ7 orificio pasante, Φ11 profundidad de avellanado 24,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 20-φ6 orificio pasante, Φ10 profundidad del avellanado 30 260 20-φ6 orificio pasante, φ10 profundidad de avellanado 30 217 245 87 215 9.90
RW250 200 300 40 40 220 20-φ6 orificio pasante, φ10 profundidad de avellanado 30 280 20-Φ6 a través del orificio, Φ10profundidad del avellanado30 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9.3 orificio pasante, ①14.5 profundidad de avellanado 28 350 24-φ9.3 orificio pasante, φ14.5 profundidad de avellanado28 285 315 101 288 22.00
RW323 260 385 50 50 282 24-φ7 orificio pasante, Φ12 profundidad de avellanado 38 363 24-Φ7 orificio pasante, Φ12profundidad de avellanado38 302 343 168 422 24.00
RW388 325 450 50 50 347 Orificio pasante 30-φ9.3, profundidad de avellanado φ14.59" 428 30-φ9.3 orificio pasante, ①14.5 profundidad de avellanado9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9.3 orificio pasante, φ14.5 profundidad de avellanado 35 505 32-φ9.3 orificio pasante, φ14.5 profundidad de avellanado 35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 orificio pasante, φ15 profundidad de avellanado9 502 36-φ10 orificio pasante, ①15 profundidad de avellanado9 440 480 208 634 31.00
RW530 460 600 50 50 486 40-Φ10 a través del orificio, Φ15profundidad del avellanado9 574 Orificio pasante 40-φ10, profundidad de avellanado φ159 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 orificio pasante, φ18 profundidad de avellanado 11 720 32-φ12 orificio pasante, φ18 profundidad de avellanado 11 640 690 314 902 92.00
RW760 650 870 60 60 690 32-φ14 orificio pasante, φ20 profundidad de avellanado 13 830 32-φ14 orificio pasante, φ20 profundidad de avellanado 13 735 785 336 1030 138.00
