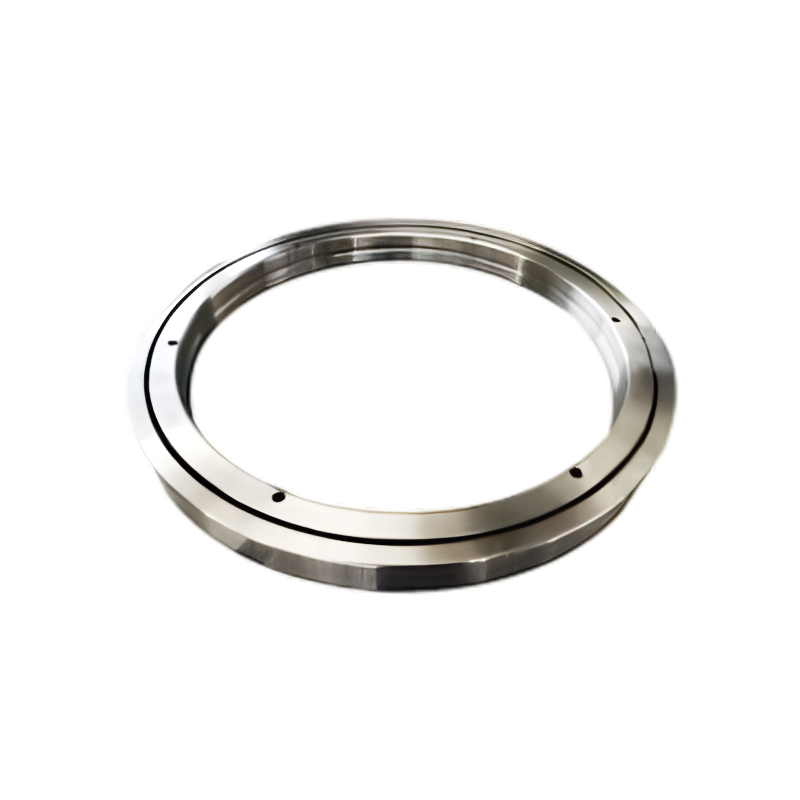

Rodamiento de rodillos cilíndricos transversales RE

Los rodamientos de rodillos cruzados tipo RE son rodamientos de rodillos cruzados de anillo interior dividido y de anillo exterior de una sola pieza. Son un tipo de rodamiento con estructura de anillo exterior giratorio. Las dimensiones principales de los rodamientos de rodillos cruzados tipo RE son las mismas que las de los rodamientos de rodillos cruzados tipo RB. Son más adecuados para aplicaciones que requieren una alta precisión de rotación del anillo exterior. Los rodamientos de rodillos cruzados tipo RE cuentan con precarga optimizada, alta rigidez y alta precisión de rotación del rodillo guía. Son adecuados para aplicaciones que requieren una alta precisión de rotación del anillo exterior. El diseño compacto y de paredes delgadas contribuye al diseño liviano de estructuras relacionadas, y la estructura de anillo exterior integral es más adecuada para aplicaciones que requieren una alta precisión rotacional del anillo exterior, logrando una precisión rotacional estable a nivel de μm.

Contáctenos
PREV：Rodamiento de rodillos transversales de precisión RB SIGUIENTE：Rodamientos de rodillos cruzados serie RU
  • Descripción
  • Especificaciones
  • Contáctenos

Características del rodamiento
1. Alta precisión: La precisión puede alcanzar los grados P4 y P2;
2. Alta rigidez: Todos los rodamientos de esta serie están precargados;
3. Alta capacidad de carga: Puede soportar cargas axiales, cargas radiales y cargas de vuelco.
4. Tamaño compacto: El tamaño compacto del rodamiento ahorra espacio en la máquina anfitriona.
6. Capacidad de alta velocidad de rotación
7. Reducción de la longitud del eje y de los costes de mecanizado; cambios limitados en la geometría debido a la expansión térmica.
8. Los separadores de nailon dan como resultado un bajo momento de inercia, un bajo par de arranque y un fácil control de la indexación angular.
9. Precarga optimizada, alta rigidez y alta precisión en el movimiento del rodillo guía.
10. El acero carburizado proporciona una excelente resistencia al impacto y al desgaste de la superficie.
11. Sencillo pero bien lubricado.

Preguntas frecuentes:
El anillo interior o exterior dividido, una vez asegurado con pernos y tuercas, no se puede separar y se puede instalar directamente en la carcasa del cojinete. Sin embargo, un montaje incorrecto del bloque espaciador interno afectará significativamente el rendimiento rotacional y la tensión sobre los elementos rodantes; por lo tanto, no desmonte el rodamiento arbitrariamente.
1. La unión entre el anillo interior o exterior a veces puede estar ligeramente desalineada. Antes de instalarlo en la carcasa del rodamiento, afloje los pernos que sujetan el anillo interior o exterior y corríjalos con un martillo de plástico antes de la instalación.
2. No aplique fuerza externa a los pernos de conexión durante la instalación o el desmontaje. 3. Preste atención a las tolerancias dimensionales de los componentes instalados para garantizar que la brida de sujeción lateral pueda sujetar firmemente el anillo interior o exterior desde el lateral.

Aplicaciones:
Ampliamente utilizado en mesas giratorias de precisión, juntas giratorias de brazos robóticos, dispositivos médicos, instrumentos de medición, etc.

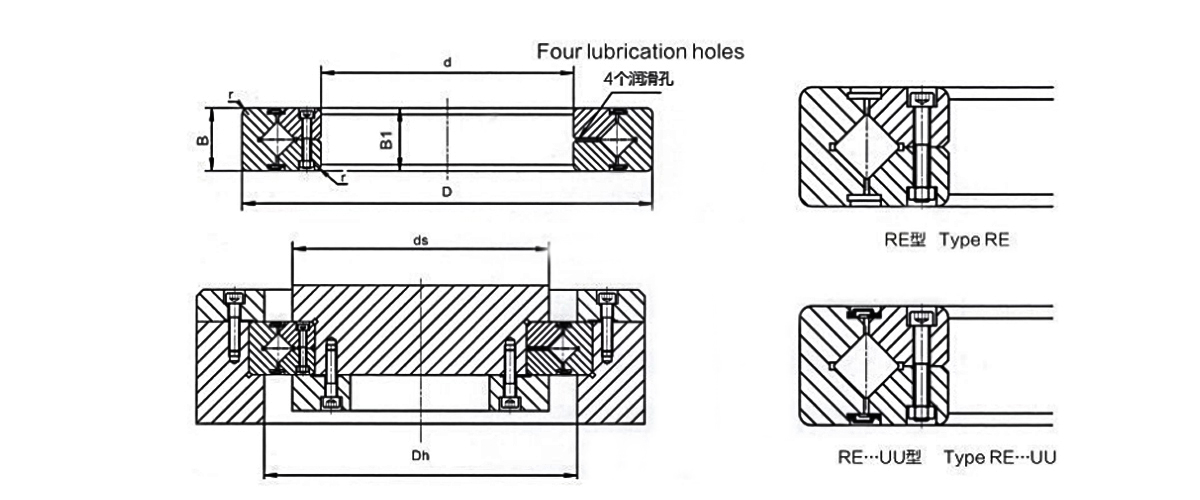

Tipo de rodamiento Dimensión Tamaño del hombro Clasificación de carga básica (radial) Peso
Diámetro interior Diámetro de ZGOTr Diámetro del paso del rodillo
r 		Altura Chamfer Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Tipo de rodamiento Dimensión Tamaño del hombro Clasificación de carga básica (raniai) Peso
Diámetro interior Diámetro de ZGOTr Diámetro de paso de Aoller Altura Chamfer Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
