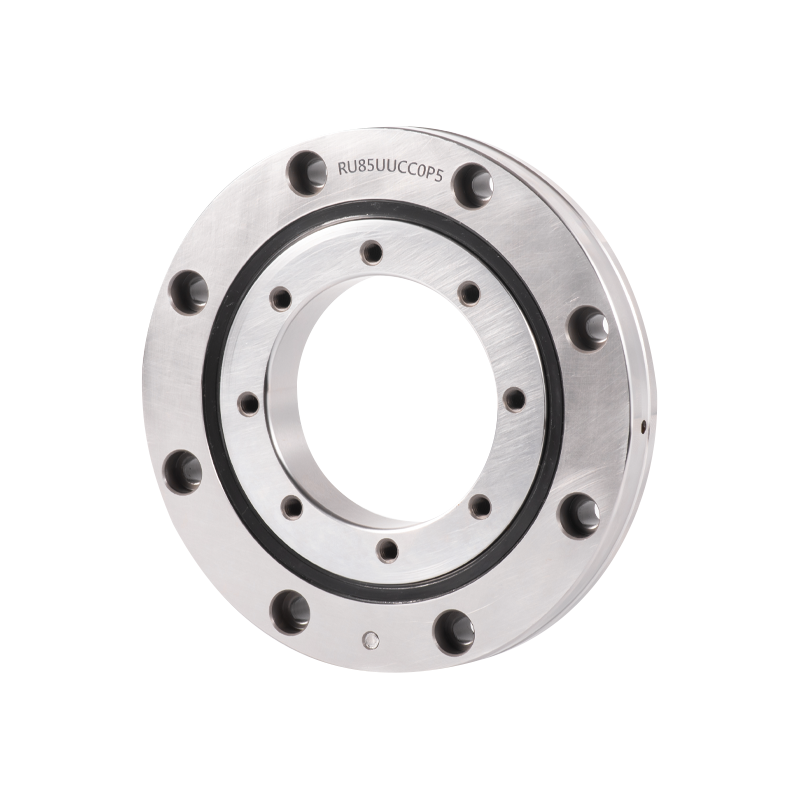

Los rodamientos de la serie RU cuentan con un diseño de anillo interior y exterior integrado, ambos con orificios de montaje, lo que elimina la necesidad de bridas de fijación o asientos de soporte adicionales, lo que simplifica el proceso de instalación. Su estructura integral garantiza que la instalación prácticamente no tenga impacto en el rendimiento, logrando una excelente precisión de rotación y una salida de par estable, lo que la hace perfectamente adecuada para diversas aplicaciones que involucran la rotación del anillo interior o exterior.
Principios técnicos y desempeño
Como rodamiento de rodillos cruzados de alta precisión, su estructura interna consta de rodillos cilíndricos dispuestos perpendicularmente entre sí en ranuras en V de 90°, separados por espaciadores. Este diseño único le permite soportar simultáneamente cargas compuestas multidireccionales, incluidas cargas radiales, axiales y de torsión.
·Alta rigidez y compacidad: Las dimensiones de los aros interior y exterior del rodamiento están extremadamente miniaturizadas, con un diseño ultrafino que se acerca a los límites físicos, manteniendo al mismo tiempo una rigidez excepcionalmente alta. La precisión rotacional alcanza los grados P5, P4 y P2.
·Par suave y bajo: Los espaciadores entre los rodillos evitan eficazmente la inclinación y la fricción mutua, reduciendo significativamente el par de rotación y evitando el contacto unilateral o el atasco de los rodillos que puede ocurrir con los retenedores de placas tradicionales.
·Precisión ajustable: El diseño del anillo interior dividido (o anillo exterior) permite un ajuste preciso del juego del rodamiento. El movimiento giratorio de alta precisión se mantiene incluso bajo precarga.
·Fácil instalación: El anillo partido, los rodillos y el retenedor están preensamblados y fijados en fábrica para evitar la separación, lo que simplifica aún más la instalación en el sitio.
·Comparación de rendimiento: En comparación con los modelos tradicionales, los rodamientos de la serie RU, con sus rodillos dispuestos en cruz, pueden soportar cargas en todas las direcciones con un solo juego de rodamientos, aumentando la rigidez de 3 a 4 veces.
Aplicaciones típicas
Esta serie de rodamientos se utiliza ampliamente en equipos con requisitos extremadamente altos de precisión, rigidez y confiabilidad, tales como:
·Robots Industriales: Articulaciones críticas como la cintura y el codo.
·Máquinas Herramienta de Precisión: Mesas giratorias de centro de mecanizado, placas indexadoras de precisión
·Dispositivos Médicos: Equipos de tomografía computarizada, robots quirúrgicos.
·Medición e Inspección: Instrumentos de medición de precisión, plataformas ópticas.
·Defensa y Aeroespacial: Antenas de radar, dispositivos de comunicación por satélite.
·Fabricación de semiconductores: Equipos de fabricación de circuitos integrados, equipos de procesamiento de objetos
| Tipo ree roreamiento | reimensión | Tamaño del homsegundoro | Clasificación de carga básica (radial) | peso | ||||||
| diámetro interior | reiámetro exterior | Diámetro de paso del rodillo | altura | chaflan | cr | cor | ||||
| d | D | dpw | b | Rmín | ds | Dh | kn | kn | kilos | |
| RU 28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 |
| RU 42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 |
| RU 66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 |
| RU 85(G) RU85X | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 |
| RU 124(G) RU 124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
| RU 148(G) RU 148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
| RU 178(G) RU 178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
| RU 228(G) RU 228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 |
| RU 297(G) RU 297X | 210 | 380 | 297.5 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
| RU 445(G) RU 445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
