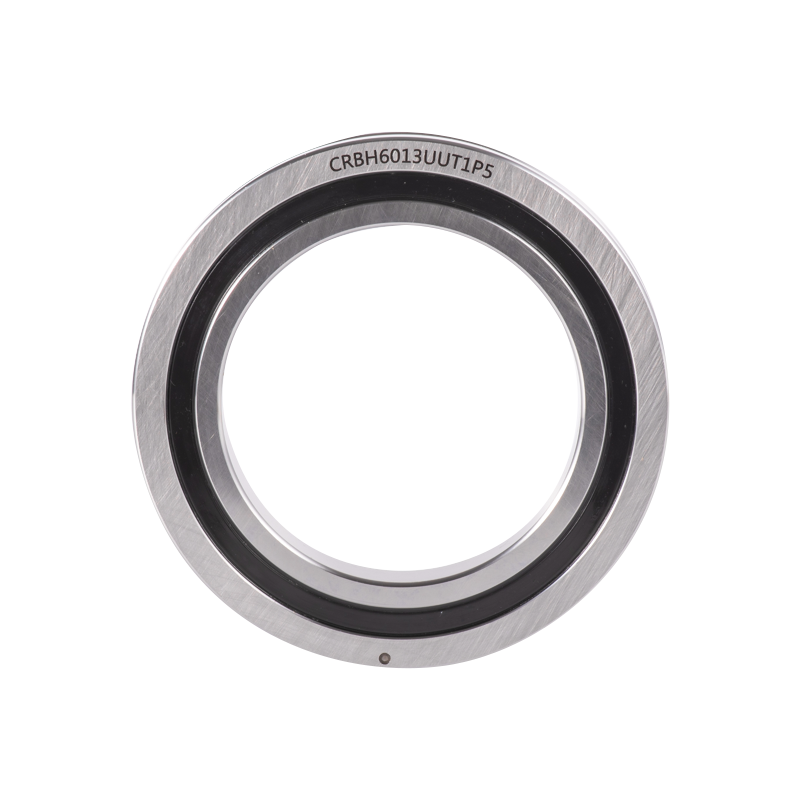

Cojinete de precisión ultrafino CRBH

El rodamiento de precisión ultrafino CRBH es una versión ultrafina del tipo RU, que presenta alta rigidez y alta precisión. Este modelo carece de orificios de montaje en los anillos interior y exterior, lo que requiere bridas y asientos de soporte para su instalación. El rodamiento consta de un anillo exterior, un anillo interior y bloques protectores de plástico rodantes. El anillo exterior presenta un patrón de rejilla y está asegurado por tres anillos de apriete, adecuados para aplicaciones donde gira el anillo interior.

Contáctenos
PREV：Rodamiento de rodillos de cruz delgada RA SIGUIENTE：Rodamiento de precisión de perfil delgado SX
  • Descripción
  • Especificaciones
  • Contáctenos

Ventajas de los rodamientos
1. Alta rigidez y alta precisión: Los rodillos cilíndricos dispuestos ortogonalmente entre los anillos interior y exterior mejoran la rigidez y la precisión de funcionamiento.
2. Diseño del separador: Se instalan separadores entre los rodillos para garantizar una rotación suave.
3. Fácil instalación: Los orificios de montaje en los anillos interior y exterior facilitan una rápida instalación en el equipo.
4. Opciones de tipo abierto y sellado: Los rodamientos sellados están equipados con juntas especiales de caucho sintético para mayor protección.

Puntos de venta
Delgado y de alta precisión: Precisión de hasta P2 y P4, adecuada para aplicaciones rotativas de alta precisión.
Diseño de sección transversal delgada: Rigidez significativamente mejorada en comparación con los rodamientos tradicionales.

Aplicaciones
Los rodamientos tipo CRBH son adecuados para aplicaciones que requieren dimensiones de sección transversal pequeñas y rotación de alta precisión, como mesas giratorias de precisión, juntas giratorias de brazos robóticos, dispositivos médicos e instrumentos de medición.

Comparación de ventajas
En comparación con los rodamientos de bolas, los rodamientos tipo CRBH mejoran significativamente la rigidez a través de la estructura de contacto lineal de los rodillos cilíndricos. En comparación con los rodamientos de bolas de contacto angular de doble fila, su diseño de sección transversal más pequeña aumenta la rigidez de 3 a 4 veces, cumpliendo con requisitos de rendimiento más altos.

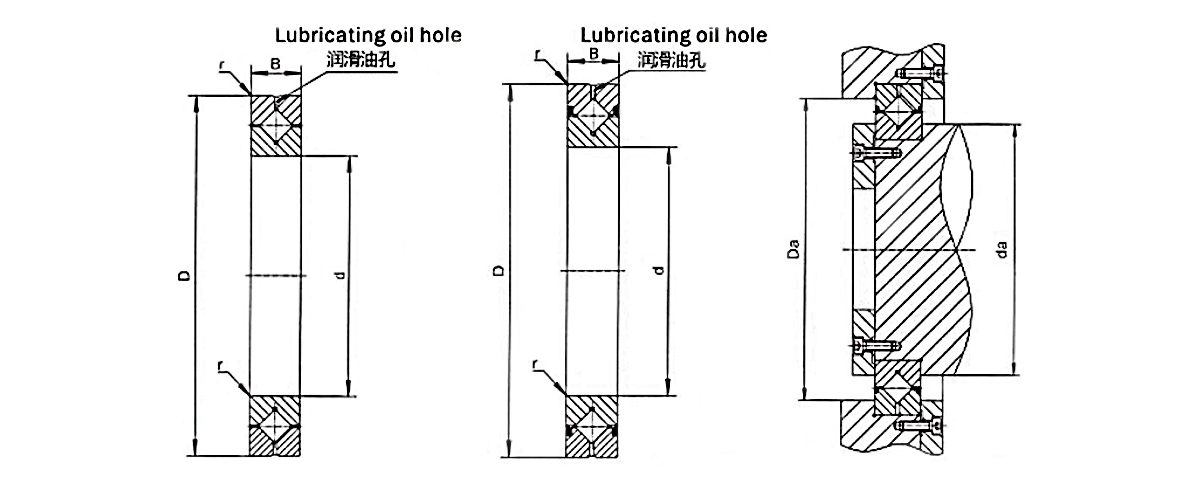

Tipo de rodamiento Dimensión Tamaño del hombro Clasificación de carga básica (rad Peso
Diámetro interior Diámetro de ZGOTr Alto Chamfer Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH 5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH 6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH 8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH 9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
