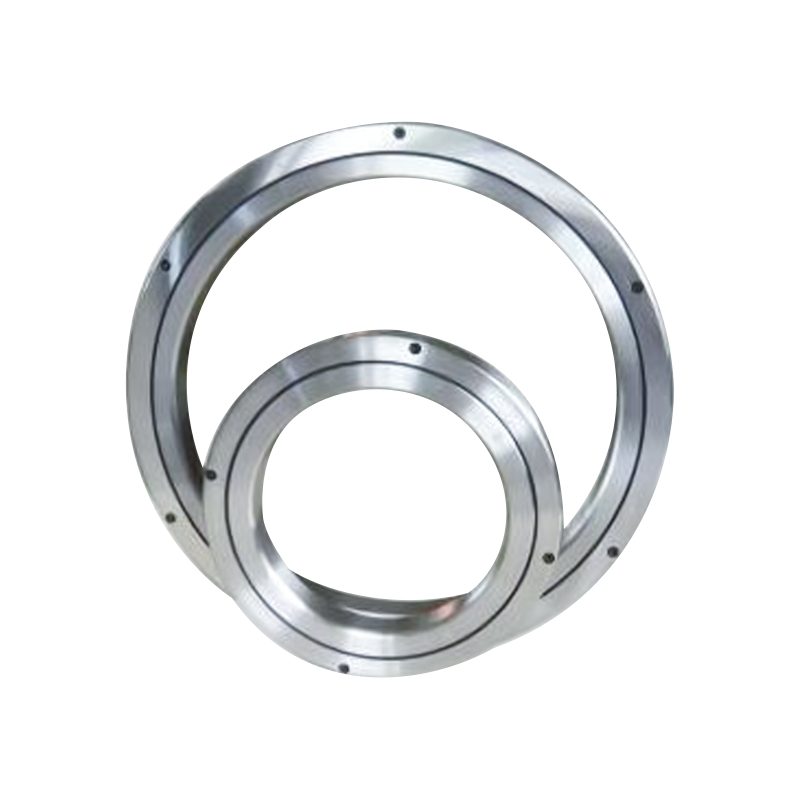

Rodamiento de rodillos transversales de precisión RB

Los rodamientos de rodillos cruzados tipo RB (anillo interior integral, anillo exterior dividido) emplean un diseño estructural especial que consta de dos juegos de rodillos cruzados, cada juego desplazado 90 grados. Esta estructura confiere al rodamiento tipo RB alta rigidez y capacidad de carga cuando se somete a momentos radiales, axiales y de inclinación. Al mismo tiempo, la disposición cruzada de los rodillos aprovecha eficazmente el espacio interno del rodamiento, haciendo que el rodamiento tipo RB sea de tamaño más compacto.

Contáctenos
PREV：Cojinete de precisión de alta velocidad YRTS SIGUIENTE：Rodamiento de rodillos cilíndricos transversales RE
  • Descripción
  • Especificaciones
  • Contáctenos

Características de los rodamientos:
1. Alta precisión: La precisión puede alcanzar los grados P4 y P2;
2. Alta rigidez: Toda esta serie de rodamientos tiene precarga;
3. Alta capacidad de carga: Puede soportar cargas axiales, cargas radiales y cargas de vuelco;
4. Tamaño compacto: El pequeño tamaño del rodamiento ahorra espacio en la máquina anfitriona.

Ventajas de los rodamientos de rodillos cruzados de precisión RB en comparación con los rodamientos tradicionales:
1. Aspectos estructurales: La estructura de los rodamientos de rodillos cruzados de precisión RB es mucho más sencilla que la de los rodamientos tradicionales. A través de múltiples filas de elementos rodantes cilíndricos se puede lograr una considerable capacidad de carga axial y radial y un momento de vuelco, lo que da como resultado una estructura mucho más simple.
Los rodamientos tradicionales requieren múltiples conjuntos dispuestos secuencialmente para lograr el mismo efecto, lo que simplifica enormemente el diseño y el montaje. La estructura de rodamientos giratorios combinados de rodillos de tres filas y la estructura de canalización de una sola fila de rodamientos de rodillos cruzados requieren significativamente menos espacio y son mucho más fáciles de ensamblar en comparación con los rodamientos tradicionales.
2. Instalare: Los rodamientos de rodillos cruzados de las series RU, XU y XSU también cuentan con orificios de montaje, lo que logra una instalación y un rendimiento comparables.
3. Mantenimiento: Los rodamientos de rodillos cruzados están diseñados con orificios y ranuras de lubricación, lo que facilita la lubricación. Utilizan grasa de calidad aeronáutica, lo que reduce la necesidad de cambios frecuentes de grasa y garantiza la estabilidad y la vida útil de los rodamientos.

Aplicaciones:
Los rodamientos tipo RB se utilizan ampliamente en máquinas herramienta, maquinaria industrial, robots y equipos de automatización. Pueden soportar rotación a alta velocidad y cargas complejas manteniendo al mismo tiempo alta precisión y rigidez. Por lo tanto, los rodamientos tipo RB son especialmente adecuados para equipos que requieren posicionamiento y estabilidad de alta precisión, como mesas de trabajo y mecanismos articulados.

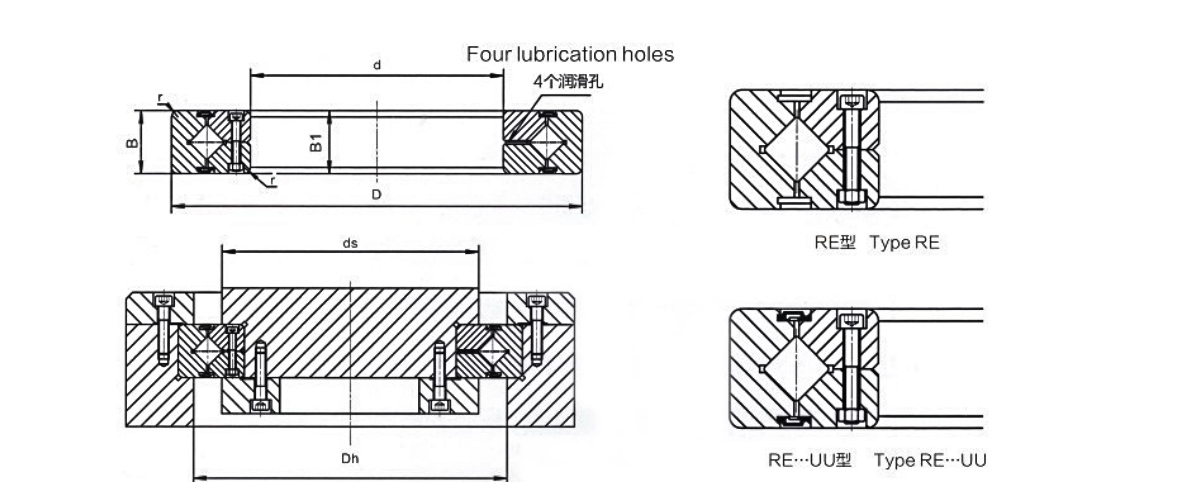

Tipo de rodamiento Dimensión Tamaño del hombro Clasificación de carga básica (radial) Peso
Diámetro interior Diámetro de ZGOTr Diámetro del paso del rodillo Altura Chamfer Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Tipo de rodamiento Dimensión Tamaño del hombro Clasificación de carga básica radial Peso
Diámetro de Irmer Diámetro de ZGOTr Diámetro del paso del rodillo Altura Chamfer Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
