Rodamiento de precisión de perfil delgado SX

Hogar / Cojinete / Rodamiento de rodillos transversales / Rodamiento de precisión de perfil delgado SX

Rodamiento de precisión de perfil delgado SX

Los rodamientos de precisión de tipo delgado SX presentan un diseño ultrafino, con una dimensión de sección transversal más pequeña en comparación con los rodamientos de tipo RB y al mismo tiempo mantienen el mismo diámetro del muñón. Debido a este diseño ultrafino, ni los anillos internos ni los externos tienen orificios de montaje, por lo que se requieren bridas y asientos de soporte para su instalación. Se utilizan normalmente en aplicaciones que requieren rotación del anillo interior.

Contáctenos
PREV：Cojinete de precisión ultrafino CRBH SIGUIENTE：Rodamiento de rodillos transversales integrado RAU
  • Descripción
  • Especificaciones
  • Contáctenos

Ventajas del producto
Los rodamientos de rodillos transversales de la serie SX son un tipo especial de rodamiento con un anillo interior dividido y un anillo exterior giratorio. Los rodillos están dispuestos en forma de cruz, lo que les permite soportar cargas en todas las direcciones. En comparación con los modelos tradicionales, su rigidez aumenta entre 3 y 4 veces. El anillo interior o exterior es una estructura de dos partes y la holgura del rodamiento es ajustable. Incluso bajo precarga, se puede lograr un movimiento de rotación de alta precisión. Presentan alta precisión, alta rigidez, alta capacidad de carga y tamaño pequeño. Se utilizan comúnmente como cojinetes esféricos lisos en robots industriales y ofrecen una rigidez entre 3 y 4 veces mayor que los modelos tradicionales.

Características del producto
Rodamientos de alta precisión y alta rigidez con diseño de sección transversal de paredes delgadas

¿Para qué se utilizan los rodamientos?
·Robótica: Se utiliza en articulaciones y partes giratorias de brazos robóticos que requieren un movimiento preciso.
·Máquinas herramientas CNC: La precisión y la capacidad de carga son fundamentales en aplicaciones de mesas giratorias y husillos.
·Dispositivos médicos: Se requiere un movimiento suave y preciso en dispositivos como robots quirúrgicos y equipos de imágenes.
·Instrumentos ópticos: El posicionamiento estable es fundamental en equipos de alta precisión, como telescopios y microscopios.
·Componentes aeroespaciales: Se utiliza en sistemas de control de vuelo y mecanismos satelitales que requieren alta confiabilidad y precisión.

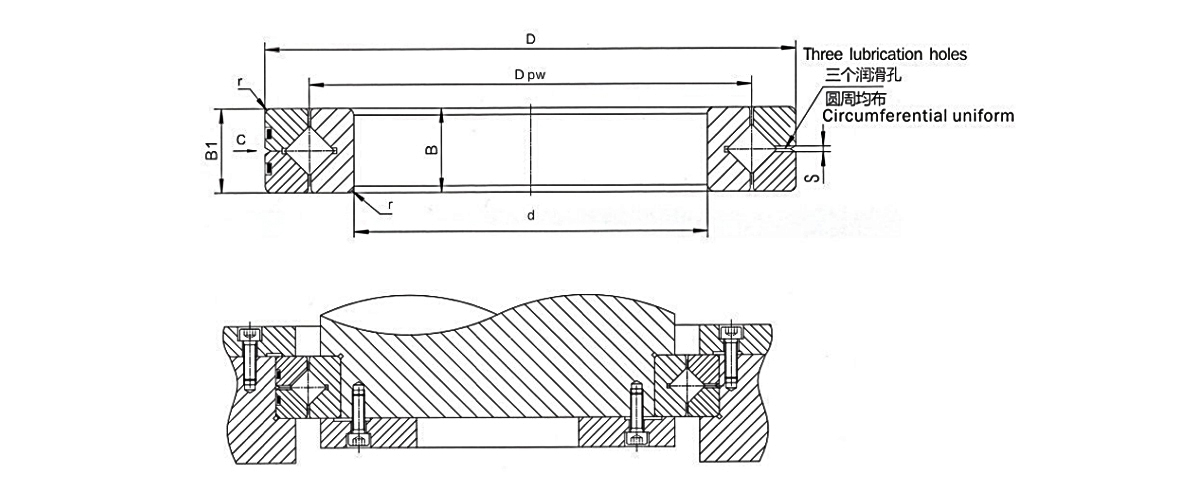

Tipo de rodamiento Dimensión Clasificación de carga básica (axial) Clasificación de carga básica (radial) Peso
Diámetro interior Diámetro de ZGOTr Diámetro del paso del rodillo Alto Agujeros de aceite Chamfer Ca Coa Cr Cor
d D Dpw B B1 S rmin KN KN KN KN kg
SX011814 70 90 80 10 1.2 0.6 18 60 12 30 0.3
SX011818 90 115 102 13 1.2 1 26 96 17 47 0.4
SX011820 100 125 112 13 1.2 1 28 106 18 52 0.5
SX011824 120 150 135 16 1.5 1 41 153 26 75 0.8
SX011828 140 175 157 18 1.5 1.1 64 237 41 116 1.1
SX011832 160 200 180 20 1.5 1.1 69 272 44 133 1.7
SX011836 180 225 202 22 2 1.1 98 381 63 187 2.3
SX011840 200 250 225 24 2 1.5 106 425 68 208 3.1
SX011848 240 300 270 28 2 2 149 612 95 300 5.3
SX011860 300 380 340 38 2.5 2.1 245 1027 156 504 12
SX011868 340 420 380 38 2.5 2.1 265 1148 167 563 13.5
SX011880 400 500 450 46 2.5 2.1 385 1699 244 833 24
SX0118/500 500 620 560 56 2.5 3 560 2538 355 1244 44
