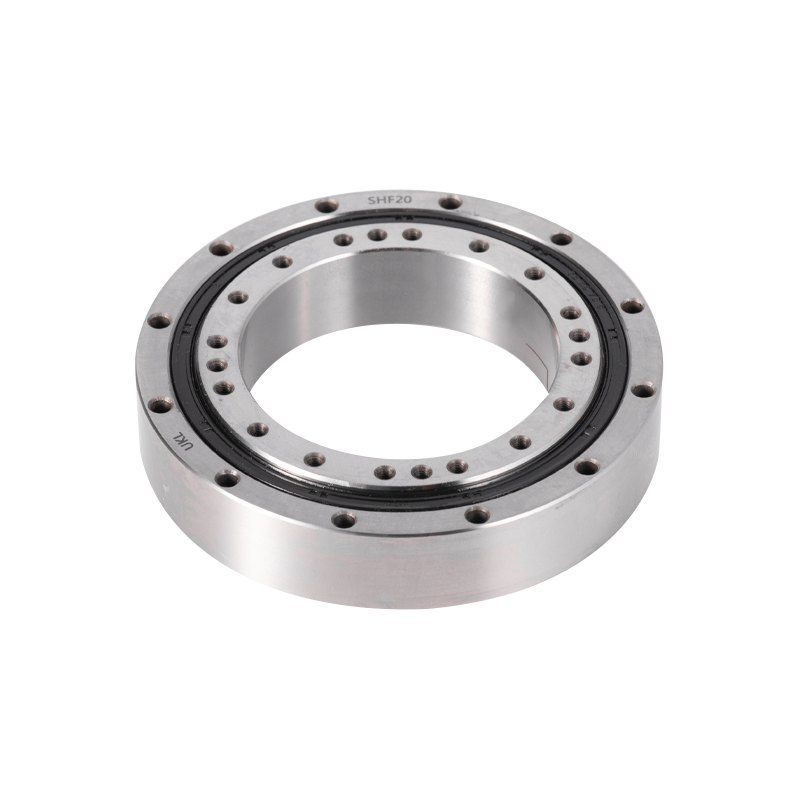

Cojinete de accionamiento armónico de alta rigidez integrado serie SHF(G)

Tanto el anillo interior como el exterior son estructuras integrales y la instalación prácticamente no tiene impacto en el rendimiento, lo que garantiza una precisión rotacional y un par estables. Son muy fáciles de usar y adecuados para varias series de reductores armónicos SHF.

Contáctenos
PREV：Rodamiento reductor de alta rigidez CSF G SIGUIENTE：Rodamientos de rodillos cruzados XSU
  • Descripción
  • Especificaciones
  • Contáctenos

Características del producto
Rodamientos de soporte rígidos personalizables de alta precisión y alta capacidad de carga.

Ventajas de SHF(G):
Caracterizado por alta capacidad de torque, alta rigidez, alta precisión de posicionamiento, alta precisión rotacional, alta eficiencia, alta estabilidad, tamaño ultrapequeño y peso ultraligero.

Amplias aplicaciones
Automatización industrial y articulaciones de brazos robóticos, robots humanoides, equipos de producción de LCD semiconductores, equipos fotovoltaicos, instrumentos ópticos, máquinas herramienta de precisión y varios otros campos.

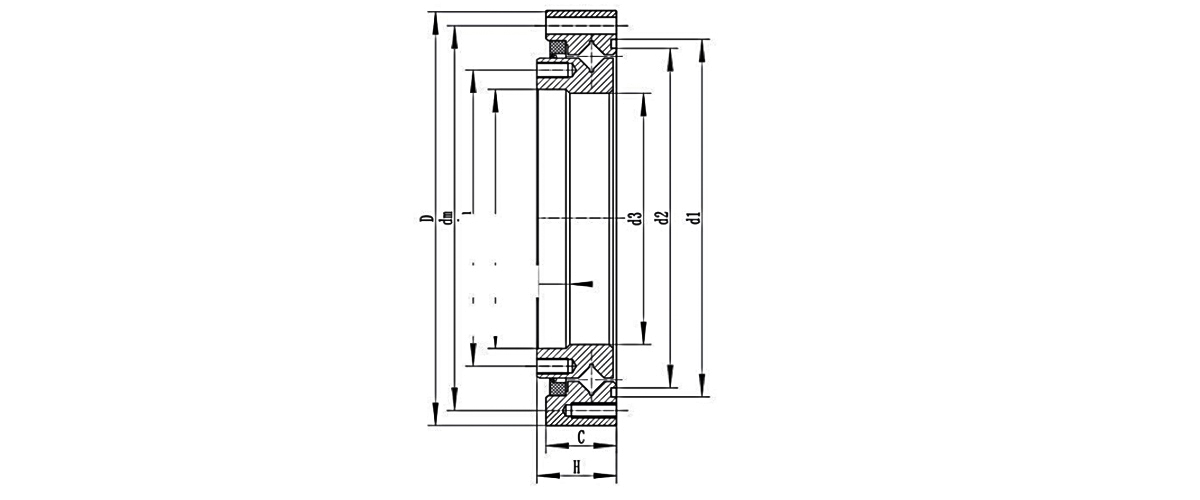

Tipo de rodamiento Dimensión total (mm) Tamaño del orificio de instalación (PCD y SPEC) Clasificación de carga básica Peso
Cr Cor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3.4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4.5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5.5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6.5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
