Rodamiento reductor de alta rigidez CSF G

Hogar / Cojinete / Rodamiento de rodillos transversales / Rodamiento reductor de alta rigidez CSF G

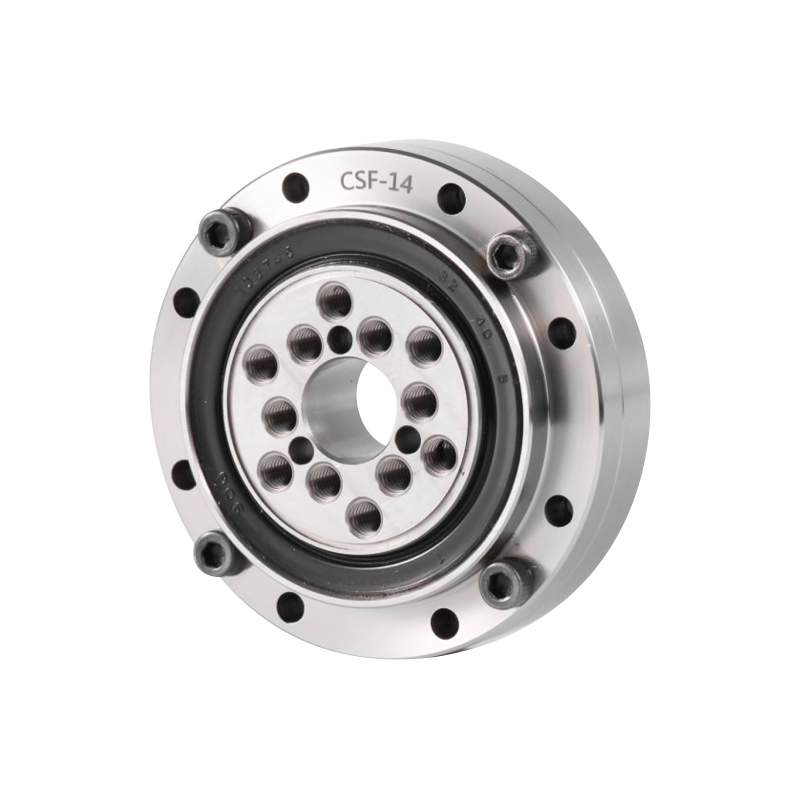

Rodamiento reductor de alta rigidez CSF G

Estructura y diseño del producto:
Esta serie de rodamientos presenta un anillo interior integral y un diseño de anillo exterior de dos piezas, lo que elimina la necesidad de bridas y carcasas de rodamientos durante la instalación. Esto simplifica el proceso de instalación y lo hace rápido y sencillo, especialmente adecuado para varios reductores armónicos CSF(G). Este diseño estructural mejora significativamente la eficiencia del equipo.

Contáctenos
PREV：Reductor armónico de precisión SIGUIENTE：Cojinete de accionamiento armónico de alta rigidez integrado serie SHF(G)
  • Descripción
  • Especificaciones
  • Contáctenos

Materiales y proceso de fabricación
·Selección de materiales: El acero para rodamientos GCr15 se utiliza para garantizar una excelente resistencia al desgaste y resistencia al desgaste, adaptándose a entornos de alta carga y alta velocidad.
·Proceso de tratamiento térmico:
Anillo exterior: utiliza un proceso de enfriamiento integral para mejorar la resistencia de la estructura del anillo exterior y mejorar la durabilidad.
Anillo interior: emplea un proceso de enfriamiento de alta frecuencia para mejorar la dureza y la resistencia al desgaste en el área de contacto de la pista de rodadura, lo que garantiza una vida útil más larga y una mayor estabilidad operativa.

Ventajas del producto:
·Alta capacidad de par y alta rigidez: Capaz de soportar grandes torques y cargas, cumplir con altos requisitos de rigidez y garantizar un funcionamiento estable a largo plazo.
·Alta precisión de posicionamiento y rotación: Proporciona un control rotacional preciso, cumpliendo con los requisitos de posicionamiento de alta precisión.
·Alta eficiencia y alta estabilidad: A través de un diseño optimizado y una fabricación precisa, proporciona una excelente eficiencia operativa y estabilidad. Tamaño pequeño y peso ligero: el diseño de precisión permite que este rodamiento sea compacto y liviano, lo que lo hace adecuado para aplicaciones de alta precisión con espacio limitado.

Áreas de aplicación:
·Articulaciones robóticas y componentes giratorios
·Equipos médicos: como robots quirúrgicos y equipos de diagnóstico
·Equipos aeroespaciales: requisitos de estabilidad y posicionamiento de alta precisión
·Máquinas de soldar multiestación, radar de comunicación, radar meteorológico: componentes mecánicos que requieren alta precisión y estabilidad
·Tablas de indexación rotativas de precisión, máquinas herramienta de precisión, instrumentos de prueba de precisión
·Mesas giratorias de precisión, grandes radiotelescopios y telescopios ópticos: adecuadas para equipos de precisión que requieren alta estabilidad y exactitud.

Tipo de rodamiento Dimensión total (mm) Tamaño del orificio de instalación (PCD y SPEC) Peso
D d C H B dm dn dl kg
LCR(G)-14 55 11 16 16.5 13.5 49 8-φ3,5 23 6-M4 17 6-M4 0.15
LCR(G)-17 62 10 16 16.5 13.5 56 10-φ3,5 27 6-M5 19 6-M5 0.24
LCR(G)-20 70 14 16 16.5 13.5 64 12-φ3,5 32 8-M6 24 8-M5 0.3
LCR(G)-25 85 20 18 18.5 16.5 79 16-φ3,5 42 8-M8 30 8-M6 0.45
LCR(G)-32 112 26 21.5 22.5 19 104 16-φ4.5 55 8-M10 40 8-M8 0.9
LCR(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
LCR(G)-50 157 32/40 30 31 28 147 16-φ5.5 84 8-M14 60 8-M14 2.8
LCR(G)-65 210 44/52 37 39 35 198 20-φ6,5 110 8-M16 80 8-M16 7.9
