Unidades de rodamientos colgantes

Inicio / Cojinete / Cojinetes montados / Unidades de rodamientos colgantes

Unidades de rodamientos colgantes

Las unidades de rodamientos colgantes son un diseño de unidad de rodamiento de bolas montadas, UCHA2 es el sufijo de este tipo de unidad de rodamiento, la unidad de rodamiento tiene rodamientos de chumacera de acero cromado UC y carcasa HA con materiales de hierro fundido. Las unidades de rodamientos colgantes son un diseño de unidad de rodamiento de bolas montadas, UCHA2 es el sufijo de este tipo de unidad de rodamiento, la unidad de rodamiento tiene rodamientos de chumacera de acero cromado UC y carcasa HA con materiales de hierro fundido.

El rodamiento de inserción de la serie UC tiene la misma estructura interna que el rodamiento rígido de bolas, pero el rodamiento de inserción tiene la superficie exterior esférica del anillo exterior y el anillo interior más ancho.

Contáctenos
ANTERIOR：Rodamientos montados en novia de 3 pernos SIGUIENTE: No hay artículo siguiente
  • Especificaciones
  • Contáctenos

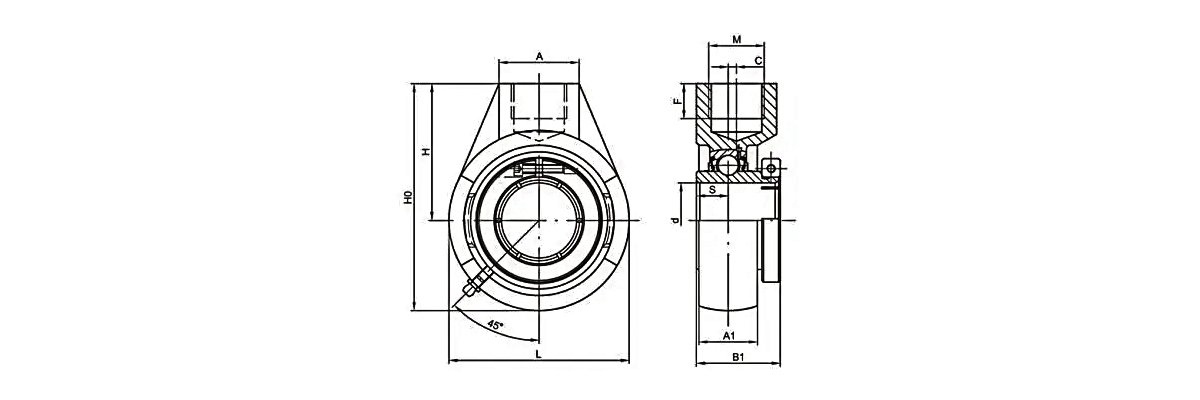

Unireare No. Diámetro del eje del carrete Dimensiones (mm) peso
(kg)
re yo holayoayoa h ONU mETRO(pulg) f c ONU1 segONUreo S
(es) (mm)
uchun204 20 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
uchun204-12 3/4 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
UCHA205 25 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-14 7/8 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-15 15/16 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-16 1/1 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA206 30 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-17 1/16 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-18 1/8 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-19 3/16 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-20 1/4 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA207 35 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-20 1/4 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-21 5/16 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-22 3/8 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-23 7/16 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA208 40 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA208-24 1/2 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA208-25 9/16 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA209 45 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-26 5/8 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-27 16/11 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-28 3/4 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA210 50 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-30 7/8 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-31 1-15/16 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-32 1/2 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA211 55 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-32 1/2 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-34 1/8 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-35 3/16 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA212 60 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-36 1/4 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-38 3/8 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-39 7/16 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA213 65 166 200 117 70 G1-1/2 32 9.5 44 65.1 25.4
UCHA213-40 1/2 166 200 117 70 G1-1/2 32 9.5 44 65.1 25.4

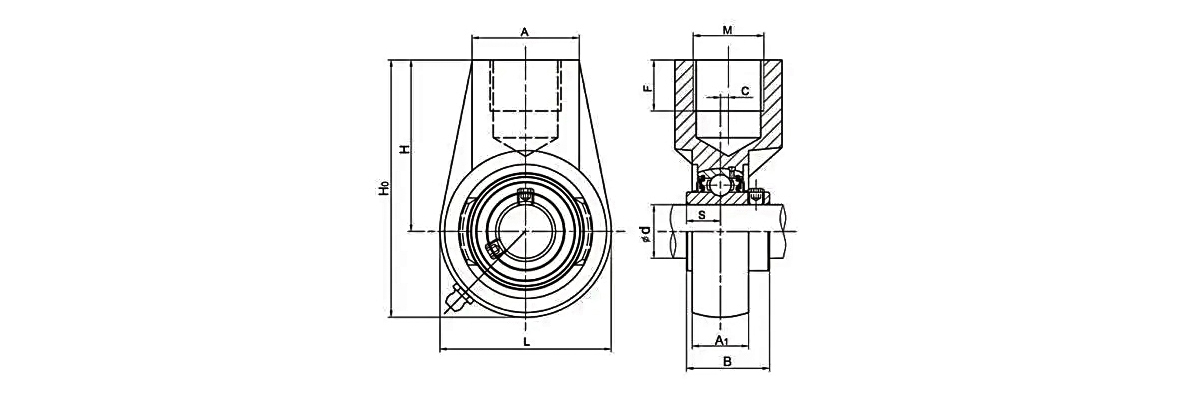

Unireare No. Diámetro del eje del carrete Dimensiones (mm) peso
(kg)
re yo holayoayoa h ONU mETRO(pulg) f c ONU1 segONUreo S
(es) (mm)
UEHA204 20 64 96 64 40 G3/4 19 0 21 33 12.7 0.77
UEHA204-12 3/4 64 96 64 40 G3/4 19 0 21 33 12.7 0.77
UEHA205 25 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
UEHA205-14 7/8 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
UEHA205-15 15/16 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
UEHA205-16 1/1 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
UEHA206 30 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
UEHA206-17 1/16 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
UEHA206-18 1/8 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
UEHA206-19 3/16 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
UEHA206-20 1/4 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
UEHA207 35 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
UEHA207-20 1/4 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
UEHA207-21 5/16 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
UEHA207-22 3/8 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
UEHA207-23 7/16 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
UEHA208 40 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
UEHA208-24 1/2 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
UEHA208-25 9/16 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
UEHA209 45 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA209-26 5/8 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA209-27 16/11 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA209-28 3/4 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA210 50 119 142 83 48 G1 21 5 37 52.6 19 2.56
UEHA210-30 7/8 119 142 83 48 G1 21 5 37 52.6 19 2.56
UEHA210-31 1-15/16 119 142 83 48 G1 21 5 37 52.6 19 2.56
UEHA210-32 1/2 119 142 83 48 G1 21 5 37 52.6 19 2.56
UEHA211 55 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
UEHA211-32 1/2 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
UEHA211-34 1/8 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
UEHA211-35 3/16 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
UEHA212 60 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47
UEHA212-36 1/4 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47
UEHA212-38 3/8 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47
UEHA212-39 7/16 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47

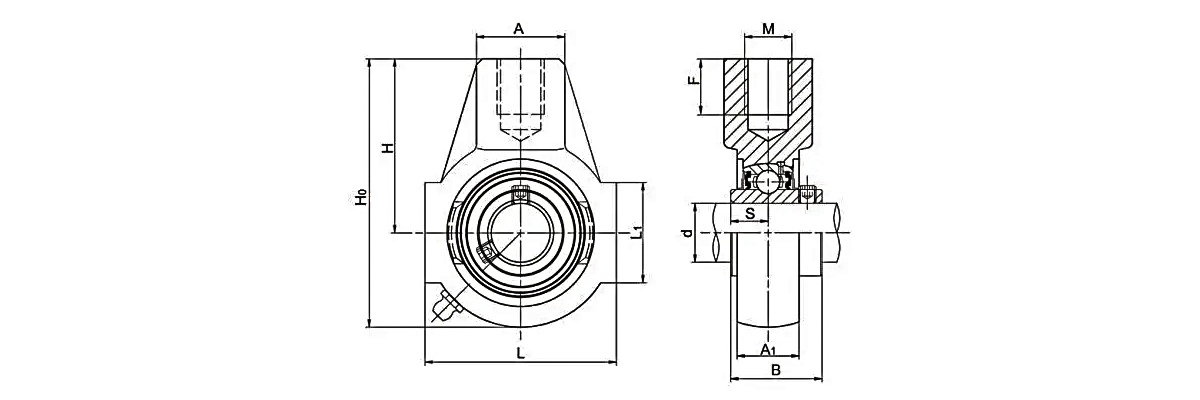

Unireare No. Diámetro del eje del carrete Dimensiones (mm) peso
re yo holayoayoa h ONU M f yo1 ONU1 segONUreo S (kg)
(es) (mm)
UCH201 12 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH201-8 1/2 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH202 15 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH202-9 9/16 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH202-10 5/8 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH203 17 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH203-11 16/11 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH204 20 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH204-12 3/4 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCH205 25 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCH205-14 7/8 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCH205-15 15/16 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCH205-16 1/1 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCH206 30 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCH206-17 16/11 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCH206-18 1/8 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCH206-19 3/16 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCH206-20 1/4 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCH207 35 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCH207-20 1/4 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCH207-21 5/16 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCH207-22 3/8 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCH207-23 7/16 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCH208 40 101 135 85 40 M24 24 45 33 49.2 19 1.82
UCH208-24 1/2 101 135 85 40 M24 24 45 33 49.2 19 1.82
UCH208-25 9/16 101 135 85 40 M24 24 45 33 49.2 19 1.82
UCH209 45 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCH209-26 5/8 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCH209-27 16/11 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCH209-28 3/4 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCH210 50 110 145 90 40 M24 24 46 40 51.6 19 2.13
UCH210-30 7/8 110 145 90 40 M24 24 46 40 51.6 19 2.13
UCH210-31 1-15/16 110 145 90 40 M24 24 46 40 51.6 19 2.13
UCH210-32 1/2 110 145 90 40 M24 24 46 40 51.6 19 2.13

Productos recomendados

Ingeniería del futuro del movimiento
Acerca de UKL
Fundada en 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) es China Unidades de rodamientos colgantes proveedores y OEM/ODM Unidades de rodamientos colgantes empresa, una empresa integrada industrial y comercial que se enfoca en la fabricación de precisión, combinando I+D, producción y ventas.
La empresa se especializa en soluciones de rodamientos de alto rendimiento, brindando soporte técnico para industrias globales con demandas excepcionalmente altas de precisión y fiabilidad.

Con más de 200 profesionales calificados y una base de producción completamente modernizada, las instalaciones de UKL cubren todo el proceso de fabricación: forjado, recocido, torneado, tratamiento térmico, rectificado y ensamblaje automatizado.
Aprovechando más de 15 años de experiencia en exportación OEM/ODM, UKL responde rápidamente a las necesidades del cliente, ofreciendo servicios flexibles y personalizados para clientes en Europa, Asia, África y Medio Oriente.

Ukl Bearing Manufacturing Co.,Ltd Más sobre nosotros Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    años

    Experiencia en la industria

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversidad de modelos

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Número de empleados

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valor anual de las exportaciones

Ukl Bearing Manufacturing Co.,Ltd
Certificado de honor
Noticias
Conocimiento del sector Cojinetes montados

En los sistemas mecánicos industriales, la facilidad de instalación y la estabilidad de una unidad de rodamiento son tan críticas como el propio rodamiento. Rodamientos montados (también conocidas como unidades con carcasa) constan de un rodamiento, generalmente de bolas o de rodillos, preinstalado en una carcasa duradera. Este diseño permite el empernado directo a los marcos o superficies de la máquina, eliminyo la necesidad de un mecanizado complejo de la carcasa interna.

como profesional Fábrica de rodamientos y empresa de fabricación de rodamientos en China. , UKL rodamientos Manufacturing Co., Ltd. (Wuxi) propociona una amplia gama de rodamientos de bolas montados and rodamientos de rodillos montados . Nuestras unidades están diseñadas para una instalación rápida y una confiabilidad excepcional, brindando sopote técnico para industrias globales en entornos exigentes.

Comprender la diferencia: unidades de bola y de rodillo

La elección entre una unidad montada sobre bolas o sobre rodillos depende de los requisitos de carga y velocidad de su aplicación. En UKL, optimizamos ambos diseños para lograr el máximo rendimiento.

  • Rodamientos de bolas montados: Por lo general, se basan en rodamientos rígidos de bolas con un diámetro exterior esférico. Son ideales para aplicaciones de carga ligera a moderada de alta velocidad y pueden adaptarse a desalineaciones estáticas moderadas.
  • Rodamientos de rodillos montados: Estas unidades, que utilizan rodillos esféricos o cilíndricos, están diseñadas para cargas radiales y axiales de alta resistencia. Son el estándar para sistemas transportadores de minería, construcción y de servicio pesado donde la durabilidad es la prioridad.

Clasificación técnica: tipos y configuraciones de carcasas

UKL ofrece varios estilos de carcasa para adaptarse a diferentes orientaciones de montaje y limitaciones de espacio.

Estilo de vivienda Nombre común Mejor para Aplicación típica
Bloque de almohada Serie UCP/SN Superficies de apoyo horizontales Accionamientos transportadores, ventiladores, sopladores.
Bloque de brida Serie UCF/UCFL Superficies verticales o perpendiculares Mezcladoras, maquinaria de envasado.
Unidad de recogida Serie UCT Aplicaciones tensoras Tensores de cinta transportadora
Unidad de cartucho Serie UCC Montaje preciso en orificio cilíndrico Maquinaria agrícola

La ventaja de UKL: fabricación de precisión en China

Desde 2020, UKL rodamientos Manufacturing Co., Ltd. ha combinado su base de producción modernizada con 15 años de experiencia en exportación OEM/ODM para proporcionar unidades habitacionales de clase mundial.

1. Construcción de viviendas de alta resistencia

El rendimiento de un rodamiento montado depende en gran medida del soporte. UKL utiliza alta calidad Hierro fundido (HT200) or Hierro dúctil para uso industrial estándar, y Acero inoxidable or Termoplástico para ambientes corrosivos y de calidad alimentaria. Cada alojamiento está mecanizado con precisión para garantizar un ajuste seguro del inserto del rodamiento.

2. Sistemas de sellado avanzados

La contaminación es la principal causa de falla de las unidades montadas. Nuestros rodamientos cuentan con sellos de múltiples labios (como sellos R o deflectores) que mantienen la grasa dentro y el polvo fuera. Para entornos extremos, ofrecemos sellos de triple labio especializados que proporcionan una barrera hermética contra la humedad y la arena.

3. Producción integrada y tratamiento térmico

A diferencia de muchos proveedores, UKL gestiona todo el proceso de fabricación, desde forja y recocido de los insertos de rodamiento hasta el final montaje automatizado . Nuestro proceso de tratamiento térmico garantiza que las pistas de rodadura de los rodamientos posean la dureza necesaria para soportar las vibraciones y cargas de impacto comunes en aplicaciones montadas.

4. Experiencia global y personalización

Atendiendo a clientes de Europa, Asia, África y Medio Oriente, ofrecemos unidades métricas y en pulgadas. con nuestro Capacidades OEM/ODM , podemos personalizar los tipos de grasa, los colores de la carcasa y los mecanismos de bloqueo (tornillo de fijación, collar excéntrico o manguito adaptador cónico) para satisfacer los requisitos específicos de su equipo.

Aplicaciones en industrias globales

Nuestros rodamientos montados de alto rendimiento son la columna vertebral confiable para:

  • Equipo agrícola: Plantadoras, cosechadoras y sistemas de riego.
  • Alimentos y bebidas: Líneas transportadoras y plantas embotelladoras resistentes al lavado.
  • Minería y Construcción: Transportadores y cribas de áridos de alta resistencia.
  • Manejo de materiales: Sistemas de equipaje en aeropuertos y clasificación automatizada de almacenes.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la ventaja de utilizar un rodamiento montado sobre un “bloque de almohada”?
Una chumacera (o plomada) está diseñada para soportar un eje que corre paralelo a la superficie de montaje. La principal ventaja es la facilidad de instalación; la unidad simplemente se atornilla y el anillo exterior esférico del rodamiento le permite autoalinearse con el eje, compensando pequeñas imprecisiones en el montaje.

2. ¿Cuándo debo pasar de rodamientos de bolas montados a rodamientos de rodillos montados?
Si su aplicación implica cargas de choque fuertes, vibraciones o pesos extremos (como en minería o procesamiento de madera), rodamientos de rodillos montados son necesarios. Proporcionan una capacidad de carga significativamente mayor y una vida útil más larga en condiciones difíciles en comparación con las unidades de bolas.

3. ¿Cómo garantiza UKL que sus rodamientos montados sean resistentes al lavado?
Para las industrias alimentaria y química, ofrecemos carcasas de acero inoxidable o unidades termoplásticas especializadas combinadas con inserciones de rodamientos de acero inoxidable. Están diseñados con superficies lisas para evitar la acumulación de bacterias y utilizan lubricantes de calidad alimentaria que resisten los chorros de agua a alta presión.

4. ¿Cuáles son los diferentes métodos de bloqueo del eje disponibles?
UKL ofrece tres estilos de bloqueo principales:

  • Tornillo de fijación: Sencillo y eficaz para la mayoría de aplicaciones.
  • Collar de bloqueo excéntrico: Lo mejor para ejes que giran en una dirección.
  • Manguito adaptador cónico: Proporciona un agarre de 360 grados, ideal para entornos de alta velocidad o alta vibración.

5. ¿UKL proporciona insertos de repuesto para carcasas existentes?
Sí. Como fabricante integrado, producimos una gama completa de insertos de repuesto (series UC, SA, SB, UK). Nuestros insertos están diseñados según los estándares internacionales, lo que los hace compatibles con la mayoría de las carcasas industriales estándar a nivel mundial.
