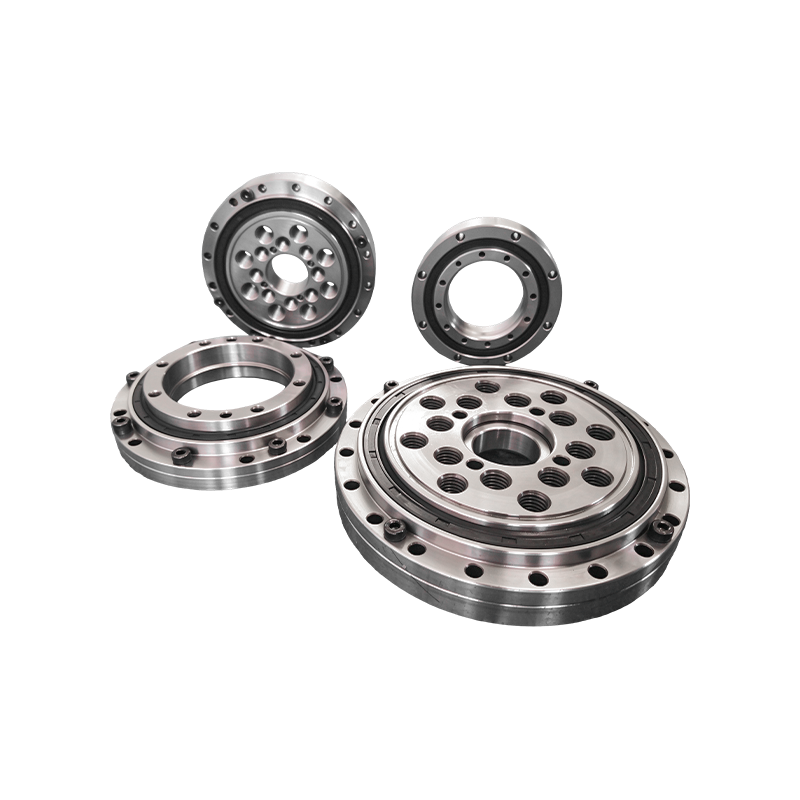

XU300515 es un rodamiento giratorio de rodillos cruzados sin dientes equipado con sellos de labio en ambos lados. Los rodillos están dispuestos ortogonalmente a lo largo de pistas de rodadura en forma de V, formando una estructura de contacto de cuatro puntos. Un solo rodamiento puede soportar simultáneamente cargas axiales, cargas radiales y momentos de vuelco. Con su diseño compacto y alta rigidez, es adecuado para mecanismos giratorios accionados por sistemas de accionamiento externos. Las aplicaciones típicas incluyen maquinaria de construcción, equipos de imágenes médicas, mesas giratorias industriales, sistemas de energía eólica y equipos de seguimiento solar.
Estructura de contacto de cuatro puntos de rodillos cruzados: Los rodillos están dispuestos ortogonalmente a lo largo de pistas de rodadura en forma de V, lo que permite que un solo rodamiento acomode simultáneamente cargas axiales, cargas radiales y momentos de vuelco. Esta configuración proporciona una alta capacidad de carga y una excelente rigidez rotacional.
Diseño sin dientes: el rodamiento no tiene dientes de engranaje integrales y está diseñado para usarse con sistemas de transmisión externos. Se puede combinar con componentes de transmisión como anillos de engranaje externos o motores de transmisión directa (DD) para cumplir con los requisitos de varios diseños de mecanismos giratorios.
Sellos de labio de doble cara: Los sellos de labio están instalados en ambos lados del rodamiento para ayudar a evitar la entrada de polvo y otros contaminantes mientras retienen el lubricante interno, lo que respalda un funcionamiento estable durante períodos prolongados en entornos industriales.
Orificios de montaje integrados: Tanto el anillo interior como el exterior están preperforados con 18 orificios de montaje de φ26 mm de diámetro. Estos orificios permiten asegurar el rodamiento directamente a la estructura coincidente con pernos, lo que elimina la necesidad de mecanizado adicional de bridas y simplifica el ensamblaje del equipo.
Dimensiones y especificaciones del núcleo
| Elemento de parámetro | Valor |
| modelo | XU300515 |
| Tipo de rodamiento | Rodamiento giratorio de rodillos cruzados (Gearless, sellado por ambos lados) |
| Diámetro interior (di) | 384 milímetros |
| Diámetro exterior (Da) | 646 milímetros |
| Altura (Al) | 86mm |
| Diámetro interior del anillo exterior (Di) | 516 milímetros |
| Diámetro exterior del anillo interior (da) | 514 milímetros |
| Altura del anillo exterior (ha) | 79mm |
| Altura del anillo interior (alta) | 79mm |
| Diámetro del círculo primitivo del anillo exterior de los orificios de montaje (La) | 598 milímetros |
| Diámetro del círculo primitivo del anillo interior de los orificios de montaje (Li) | 432 milímetros |
| Número de orificios de montaje | 18 agujeros en cada uno de los anillos interior y exterior. |
| Diámetro del orificio de montaje (dB) | 26 milímetros |
| Peso | Aprox. 114,8 kilos |
Capacidad de carga y rendimiento
| Parámetro | Valor |
| Clasificación de carga dinámica básica, axial (Ca) | 650.000 N (650 kN) |
| Clasificación de carga estática básica, axial (C0a) | 1.300.000 N (1.300 kN) |
| Clasificación de carga dinámica básica, radial (Cr) | 460.000 N (460 kN) |
| Clasificación de carga estática básica, radial (C0r) | 640.000 N (640 kN) |
| Carga radial máxima (pernos) | 313.200 norte |
| Rango de precarga del rodamiento (VSP) | 0 ~ 0,03mm |
| Rango de temperatura de funcionamiento | -30 ℃ ~ 80 ℃ |
