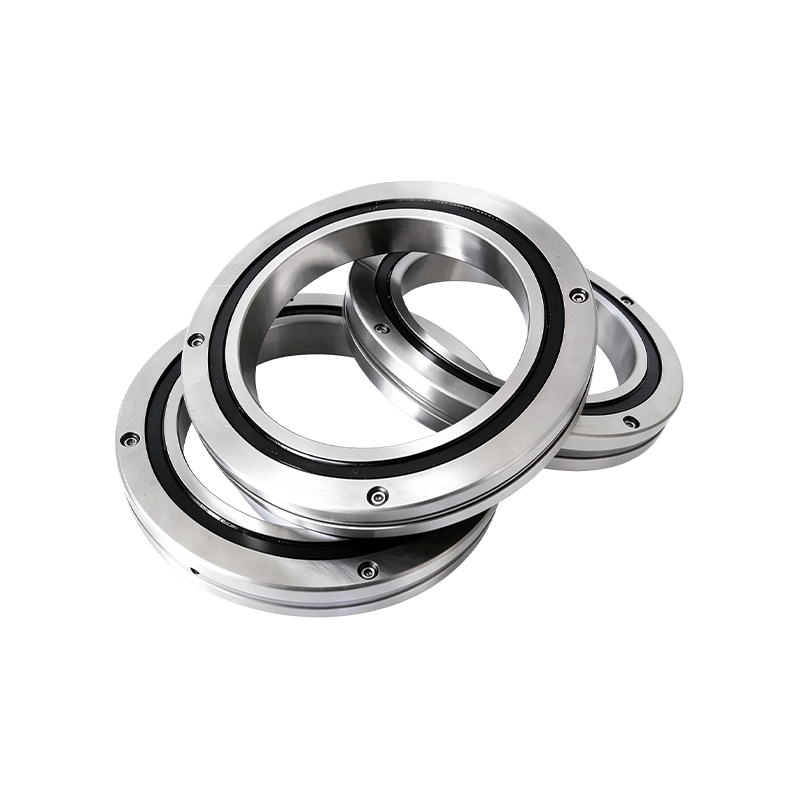

CRBT605AC1P5 pertenece a la serie de rodamientos de rodillos cruzados ultrafinos. Presenta un diseño abierto sin sellos ni separadores entre los rodillos, lo que reduce el par de fricción y permite una rotación más suave y flexible. Con un diseño integrado de aro interior y exterior, el rodamiento soporta la rotación tanto del aro interior como del aro exterior. A pesar de su espacio de instalación extremadamente compacto, puede soportar simultáneamente cargas radiales, cargas axiales bidireccionales y momentos de vuelco. Combinando una construcción liviana con alta precisión, es adecuado para aplicaciones rotativas de precisión con restricciones estrictas de espacio y peso.
Diseño integrado de anillos interior y exterior: Los anillos interior y exterior cuentan con una estructura integrada, que se adapta tanto a la rotación del anillo interior como a la rotación del anillo exterior para adaptarse a diferentes configuraciones de instalación.
Construcción ultrafina y ligera: el rodamiento tiene una altura de sección transversal de sólo 5,5 mm y un ancho de sólo 5 mm. En comparación con la serie CRBS liviana convencional, su espesor es de aproximadamente el 69 %, el área de la sección transversal es de aproximadamente el 43 % y el peso es de aproximadamente el 38 % de los valores de referencia correspondientes, lo que reduce significativamente el peso y ahorra espacio de instalación.
Disposición de rodillos cruzados de 90°: Los rodillos están dispuestos ortogonalmente en una pista en forma de V. Un solo rodamiento puede acomodar simultáneamente cargas radiales, cargas axiales bidireccionales y momentos de vuelco, simplificando el mecanismo giratorio general.
Separación de rodillos mediante espaciadores: Los separadores se colocan entre los rodillos. En comparación con un diseño de rodillos de complemento completo, esta configuración reduce el par de fricción y permite velocidades de funcionamiento más altas.
Diseño sin orificios de montaje: el rodamiento en sí no tiene orificios de montaje. La retención axial debe lograrse mediante una tapa terminal o una placa de sujeción.
Este rodamiento es adecuado para componentes giratorios de precisión sujetos a estrictos requisitos de peso y espacio de instalación.
Dimensiones y especificaciones del núcleo
| Elemento de parámetro | Valor |
| modelo | CRBT605AC1P5 |
| Tipo de rodamiento | Rodamiento de rodillos cruzados ultrafino (Tipo abierto, con separadores) |
| Diámetro interior (d) | 60 milímetros |
| Diámetro exterior (D) | 71mm |
| Ancho (B) | 5 milímetros |
| Diámetro del círculo primitivo del rodillo (dp) | 64,7 milímetros |
| Chaflán (rmin) | 0,15 milímetros |
| Dimensión del hombro (ds / Dh) | 62,5mm/67mm |
| Peso | Aprox. 0,038 kilogramos |
Capacidad de carga y rendimiento
| Parámetro | Valor |
| Clasificación de carga dinámica básica (Cr) | 2,63 kN |
| Clasificación de carga estática básica (Cor) | 4,09 kN |
| Carga dinámica radial (lbf) | 591 libras |
| Carga estática radial (lbf) | 919 libras |
| Velocidad de referencia (lubricación con grasa) | 1.145 rpm |
| Limitación de velocidad (lubricación con aceite) | 2290 rpm |
