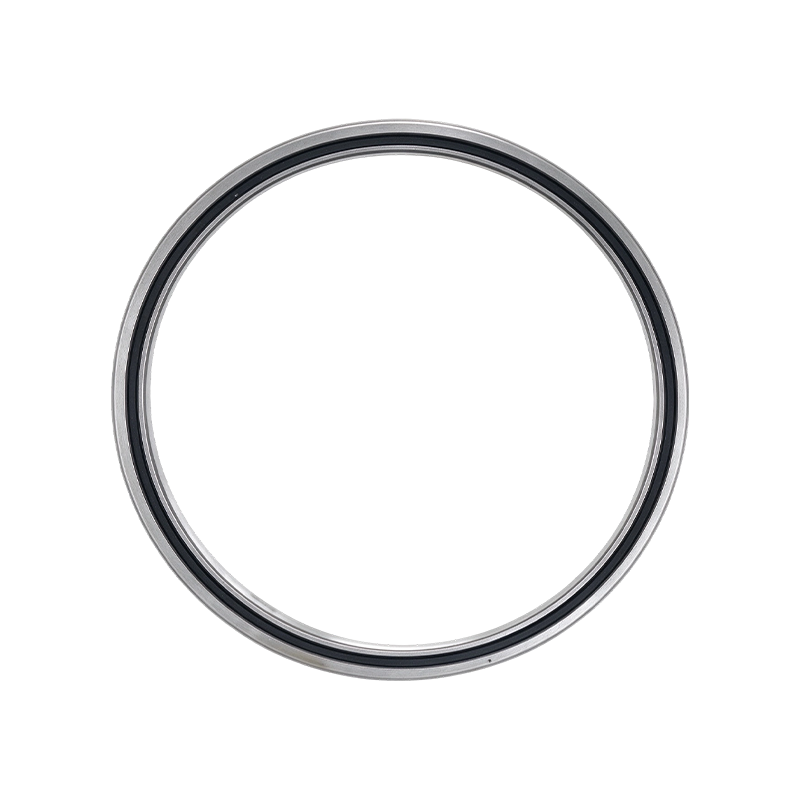

RAU20013 es un rodamiento de rodillos cruzados ultrafino de la serie RAU, que presenta una estructura de anillo interior y exterior integrada. A diferencia de la serie RB, que adopta un diseño de anillo exterior dividido, la serie RAU admite tanto la rotación del anillo interior como la rotación del anillo exterior, lo que ofrece una mayor flexibilidad de instalación y una gama más amplia de aplicaciones. Con una sección transversal extremadamente delgada, este rodamiento tiene un ancho de solo 13 mm y un peso de aproximadamente 0,71 kg para un diámetro de 200 mm, lo que ayuda a reducir el peso del equipo y ahorrar espacio de instalación en maquinaria compacta. Los rodillos están dispuestos ortogonalmente a 90° dentro de la pista de rodadura en forma de V, lo que permite que un solo rodamiento soporte simultáneamente cargas radiales, cargas axiales bidireccionales y momentos de vuelco. Esta capacidad de carga integrada lo hace adecuado para varios mecanismos giratorios de precisión. El rodamiento en sí no tiene orificios de montaje y requiere cubiertas de extremo y placas de sujeción para la fijación axial.
Estructura integrada de anillo interior y exterior: La serie RAU presenta un diseño de anillo interior y exterior integrado, que admite tanto la rotación del anillo interior como la rotación del anillo exterior. En comparación con los rodamientos de la serie RB que cuentan con un anillo exterior dividido, esta estructura proporciona mayor flexibilidad para diferentes configuraciones de instalación.
Sección transversal ultrafina y diseño liviano: el área de la sección transversal se reduce en un 57 % en comparación con la serie RA convencional. Con un espesor de sólo 13 mm y un peso de aproximadamente 0,71 kg para un diámetro de 200 mm, el rodamiento cumple con los requisitos de equipos livianos e instalaciones en espacios reducidos.
Disposición ortogonal de los rodillos cruzados: Los rodillos están dispuestos a intervalos de 90° dentro de la pista de rodadura en forma de V. Un solo rodamiento puede soportar simultáneamente fuerzas radiales, fuerzas axiales bidireccionales y momentos de vuelco, simplificando la estructura de los mecanismos giratorios.
Cuerpo del rodamiento sin orificios de montaje: El cuerpo del rodamiento no está equipado con orificios de montaje. Se fija axialmente mediante tapas de extremo y placas de sujeción, lo que permite a los clientes diseñar estructuras de instalación de acuerdo con sus requisitos específicos.
El modelo completo consta del número de modelo básico y sufijos opcionales, que se pueden seleccionar según los requisitos de la aplicación:
RAU20013 es adecuado para componentes giratorios de precisión sujetos a estrictas restricciones de espacio y peso, incluidos:
Dimensiones y especificaciones del núcleo
| Elemento de parámetro | Valor |
| modelo | RAU20013 |
| Tipo de rodamiento | Rodamiento de rodillos cruzados ultrafino (estructura de anillo interior y exterior integrada) |
| Diámetro interior (d) | 200 milímetros |
| Diámetro exterior (D) | 226 milímetros |
| Diámetro del círculo primitivo del rodillo (dp) | 212 milímetros |
| Ancho (B) | 13 milímetros |
| Chaflán (rmin) | 0,8 milímetros |
| Dimensión del hombro (ds / Dh) | 205 milímetros / 219 milímetros |
| Peso | Aprox. 0,71 kilogramos |
Capacidad de carga y rendimiento
| Parámetro | Valor |
| Clasificación de carga dinámica básica (Cr) | 25,8 ~ 25,9 kN |
| Clasificación de carga estática básica (Cor) | 54,7kN |
| Clase de tolerancia/grado de precisión | Opcional P0, P6, P5, P4, P2 |
| Juego radial | Opcional CC0 (Precarga) / C0 (Estándar) |
| Tipo de sello | UU opcional (sellos de doble cara) / Abierto (sin símbolo) |
| Materiales de la jaula | TN Plásticos de Ingeniería |
| Material | Acero para rodamientos GCr15 |
