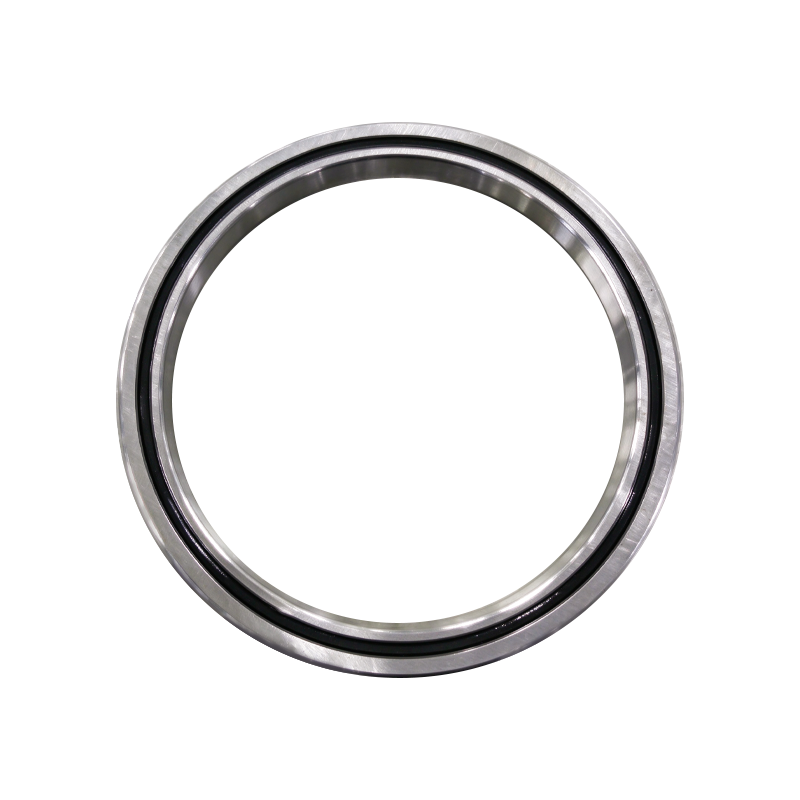

RAU16013 es un rodamiento de rodillos cruzados ultradelgado que presenta un diseño integral de aro interior y exterior, lo que permite que gire el aro interior o el aro exterior. Tiene un diámetro interior de 160 mm, un ancho de sólo 13 mm y un peso aproximado de 0,59 kg. Sus pistas de rodadura en forma de V con rodillos cruzados permiten que el rodamiento acepte simultáneamente cargas radiales, cargas axiales en ambas direcciones y cargas de momento. Están disponibles los grados de precisión P5, P4 y P2, junto con varias opciones de sellado. El rodamiento es adecuado para articulaciones de robots, mesas giratorias de precisión, equipos de inspección óptica y sistemas de imágenes médicas.
Anillos interiores y exteriores integrales para rotación bidireccional: A diferencia de la serie RB, la serie RAU presenta anillos interiores y exteriores integrales. En comparación con la serie RA, que tiene un anillo exterior dividido, el RAU16013 admite la rotación tanto del anillo interior como del anillo exterior, lo que ofrece una mayor flexibilidad en el diseño del equipo. La serie RA, por el contrario, se utiliza principalmente en aplicaciones de alta precisión que implican la rotación del aro interior.
Sección transversal ultrafina y ligera: El rodamiento presenta espesores de pared de aro interior y exterior reducidos, con un diámetro interior de 160 mm, un ancho de solo 13 mm y un peso aproximado de 0,59 kg. Su diseño compacto y liviano lo hace adecuado para equipos de precisión con estrictas limitaciones de espacio y peso.
Canalizaciones en forma de V con rodillos cruzados: Los rodillos están dispuestos ortogonalmente en pistas de rodadura en forma de V. Esta configuración permite que un solo rodamiento acomode simultáneamente cargas radiales, cargas axiales en ambas direcciones y cargas de momento, lo que ayuda a simplificar la estructura mecánica general y reducir la necesidad de múltiples rodamientos.
Modelo de ejemplo: RAU16013UUCC0P5 indica un rodamiento RAU16013 con sellos en ambos lados, una configuración precargada y grado de precisión P5.
El RAU16013 está diseñado para conjuntos giratorios de precisión donde el espacio y el peso de instalación son estrictamente limitados.
Dimensiones y especificaciones del núcleo
| Elemento de parámetro | Valor |
| modelo | RAU16013 |
| Tipo de rodamiento | Rodamiento de rodillos cruzados ultrafino (estructura de anillo interior y exterior integrada) |
| Diámetro interior (d) | 160 milímetros |
| Diámetro exterior (D) | 186 milímetros |
| Diámetro del círculo primitivo del rodillo (Dpw) | 172 milímetros |
| Ancho (B) | 13 milímetros |
| Chaflán (rmin) | 0,8 milímetros |
| Dimensión del hombro (ds / Dh) | 165 milímetros / 179 milímetros |
| Peso | Aprox. 0,59 kilogramos |
Capacidad de carga y rendimiento
| Parámetro | Valor |
| Clasificación de carga dinámica básica (Cr) | 23,3kN |
| Clasificación de carga estática básica (Cor) | 44,9kN |
| Clase de tolerancia/grado de precisión | Opcional P5 / P4 / P2 |
| Tipo de sello | UU opcional (sellos de doble cara) / U (sello de una cara) |
| Materiales de la jaula | TN Plásticos de Ingeniería |
| Material | Acero para rodamientos GCr15 |
