Rodamiento de extremo de varilla de precisión SIBP/SABP

Inicio / Cojinete / Cojinete del extremo de la varilla / Rodamiento de extremo de varilla de precisión SIBP/SABP

Rodamiento de extremo de varilla de precisión SIBP/SABP

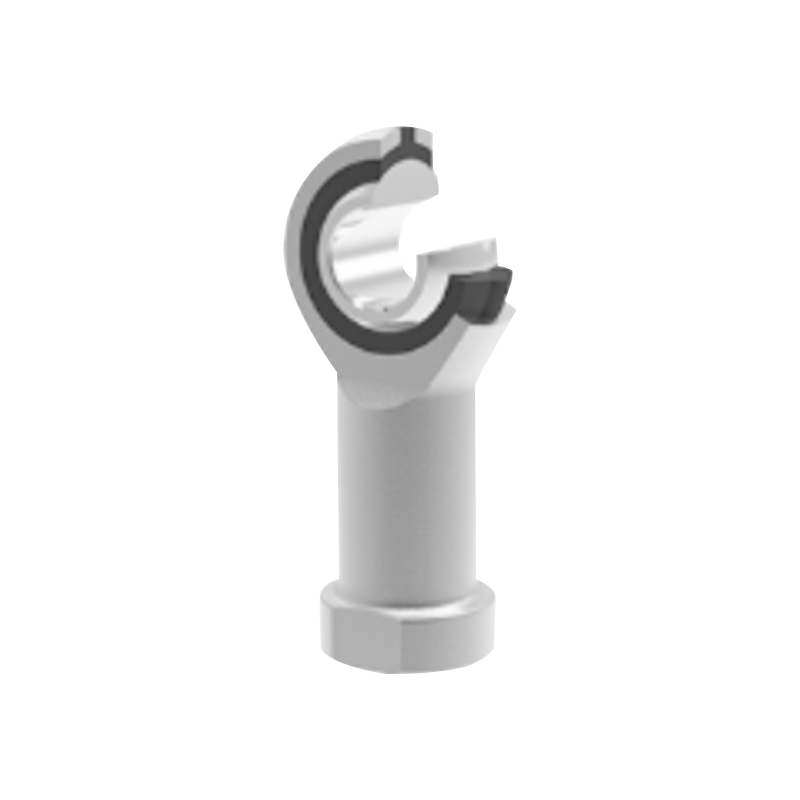

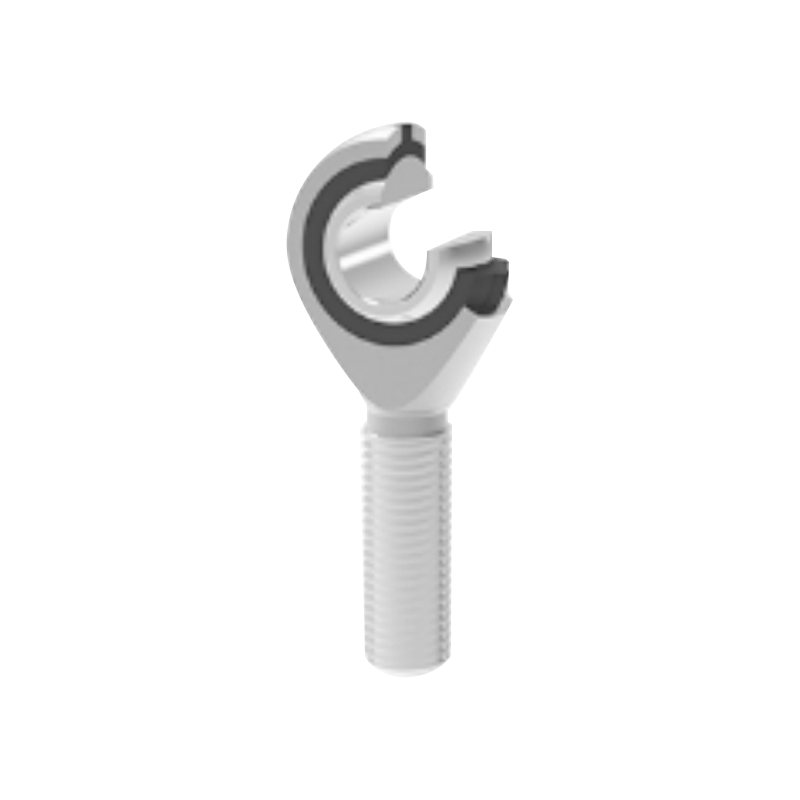

Esta serie consta de rodamientos esféricos compactos y autolubricantes con extremo de vástago, que comprenden un cuerpo de extremo de vástago, un Anillo interior y un revestimiento de plástico de PTFE. El cuerpo del extremo del vástago está fabricado en acero al carbono con superficie galvanizada; El aro interior está fabricado de acero para rodamientos, templado y cromado esféricamente duro. Su superficie deslizante se acopla directamente con el plástico PTFE, logrando un funcionamiento sin lubricación.

Contáctenos
ANTERIOR：Rodamientos de extremo de biela autolubricantes sin mantenimiento SIK/SAK SIGUIENTE: Rodamiento de extremo de varilla autolubricante roscado SIZP con inserto de PTFE
  • Descripción
  • Especificaciones
  • Contáctenos

·Número de producto:
SIBP…N 5～20
SABP…N 5～20
·Par de fricción deslizante: Acero / Plástico PTFE
·Rango de temperatura de funcionamiento: -40℃～+75℃
·Opciones de personalización:
Personalización del hilo: Se admite la personalización de pasos no estándar o precisión de rosca especial.
Rosca izquierda: El número de modelo y la marca de rosca izquierda deben incluir "L" e "izquierda". Ejemplo:
Hilo interno: SILBP20N M20×1,5 izquierda 6H
Hilo externo: SALBP20N M20×1,5 izquierda 6g
Se encuentran disponibles cojinetes de extremo de varilla con diferentes pasos o requisitos especiales de precisión de rosca.
Si es una rosca a la izquierda, el modelo del rodamiento y la marca de la rosca deben marcarse con "L" e "izquierda", por ejemplo: SILBP20N M20×1.5 izquierda 6H, SALBP20N M20×1.5 izquierda 6g.

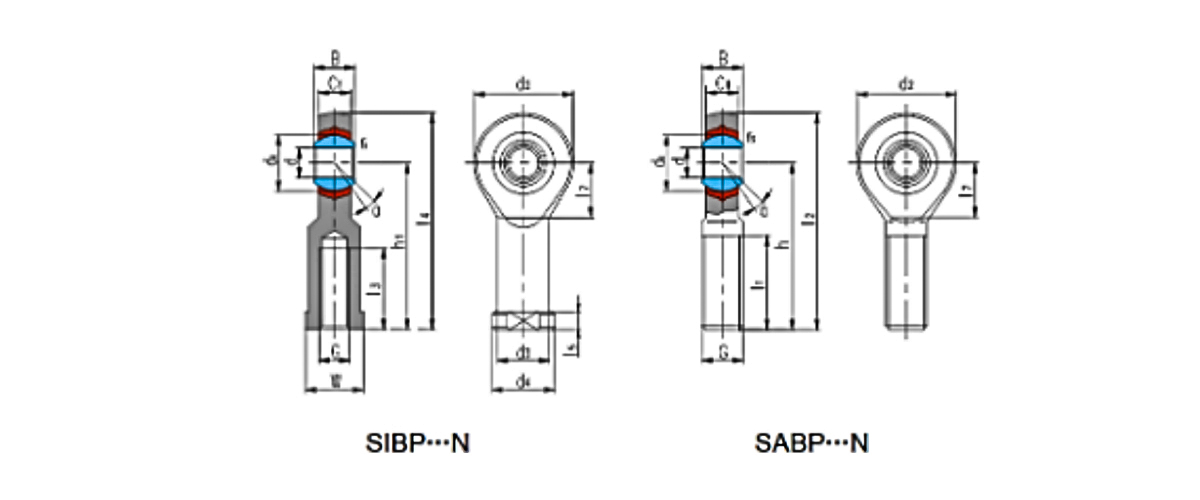

Rodamiento No. Dimensiones
mm/pulgarea 		Clasificaciones de carga
kN 		Peso
≈kg
d b dₖ C₁
máximo 		d₂ G
6H 		h₁ I₃
mín. 		I₄ I₅ I₇ W d₃ d₄ rₛ
mín		 α°
≈ 		Dinámico Estática
SIbP5N 5 8 11.112 6 16 M5 27 14 35 4 b 9 9 11 0.3 13 3.25 5.3 0.016
SIbP6N 6 9 12.7 6.75 18 M6 30 14 39 5 9 11 10 13 0.3 13 4.25 6.B 0.028
SIBP8N 8 12 15.88 9 22 M8 36 17 47 5 11 14 12.5 16 0.3 14 7.1 114 0.044
SIBP10N 10 14 19.05 10.5 26 M10 43 21 56 6.5 13 17 15 19 0.3 14 9.8 14.3 0.072
SIBP12N 12 16 22.23 12 30 M12 50 24 65 6.5 15 19 17.5 22 0.3 13 13.2 17 0.108
SIBP14N 14 19 25.4 13.5 34 M14 57 27 74 8 16 22 20 25 0.3 16 17 27.5 0.161
SIBP16N 16 21 28.58 15 38 M16 64 33 83 8 17.5 22 22 27 0.3 15 21.4 34.5 0.225
SIBP18N 18 23 31.75 16.5 42 M18×1,5 71 36 92 10 19.5 27 25 31 0.6 15 26 41.5 0.295
SIBP20N 20 25 34.93 18 48 M20×1,5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 50 0.382

Rodamiento No. Dimensiones
mm/pulgarea 		Clasificaciones de carga
kn 		Peso
≈kg
d b dₖ C₁
máximo 		d₂ GRAMORAMO
6g 		h I₁
mín		 I₂ I₇ rₛ
mín		 α°
≈ 		Dinámico Estática
SABP6N 5 8 11.112 6 16 M5 33 20 41 - 0.3 13 3.25 5.3 0.016
SABP6N 6 9 12.7 6.75 18 M6 36 22 45 - 0.3 13 4.25 6.B 0.026
SABP8N b 12 15.88 9 22 M8 42 25 53 - 0.3 14 7.1 10 0.044
SABP10N 10 14 19.05 10.5 26 M10 48 29 61 - 0.3 14 9.8 12.5 0.072
SABP12N 12 16 22.23 12 30 M12 54 33 69 - 0.3 13 13.2 15 0.108
SABP14N 14 19 25.4 13.5 34 M14 80 38 77 - 0.3 16 17 25.5 0.161
SABP16N 16 21 28.58 15 38 M16 86 40 85 - 0.3 15 21.4 34.5 0.225
SABP18N 18 23 31.75 16.5 42 M18×1,5 72 44 93 23 0.6 15 26 41.5 0.295
SABP20N 20 25 34.93 18 46 M20×1,5 78 47 101 25 0.6 15 31 50 0.382
