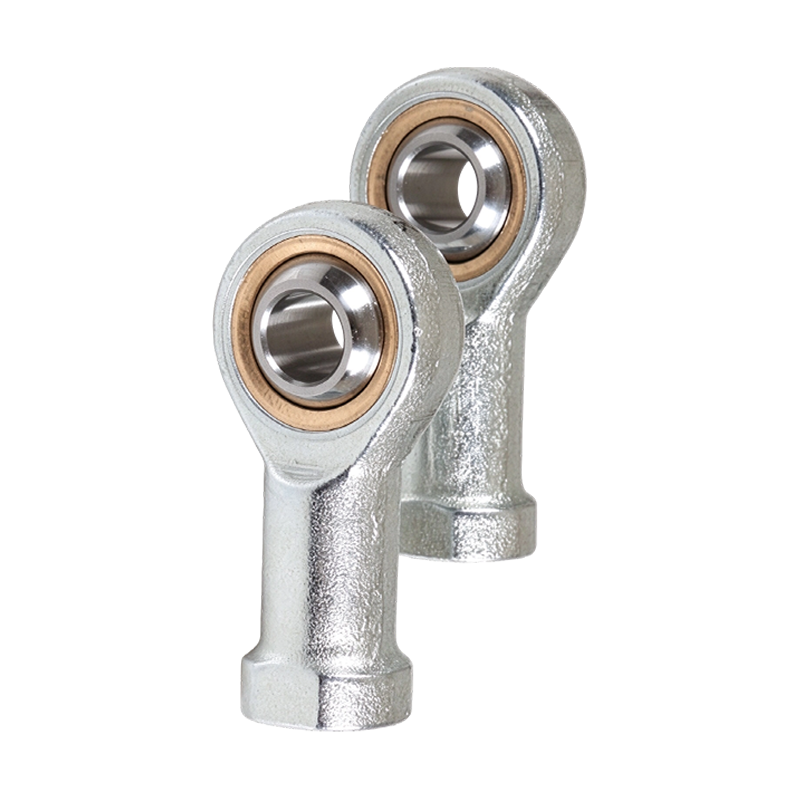

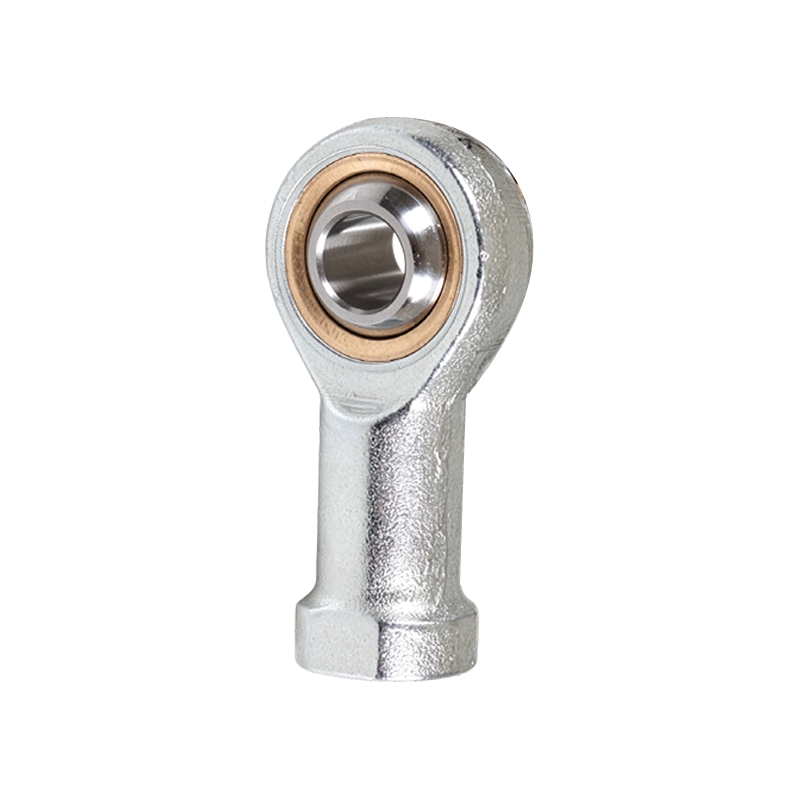

SI5T/K Cojinete de extremo de varilla autolubricante M5 Junta de rosa de hilo femenino

Material & Environmental Specifications

1. Carcasa del extremo del vástago: acero al carbono con revestimiento de zinc para evitar la oxidación
2. Perno de bola interior: acero para rodamientos GCr15, templado a HRC58-64, superficie esférica cromada dura
3. Par de fricción deslizante: revestimiento compuesto de PTFE de acero, autolubricante sin aceite
4. Temperatura de funcionamiento: -30 ℃ ~ 80 ℃, temperatura máxima a corto plazo hasta 120 ℃
5. Tipo de movimiento: Oscilación de baja velocidad, autoalineación de inclinación de ángulo pequeño. Not suitable for high-speed rotation.



Ventajas del producto

• Autolubricación sin mantenimiento : Revestimiento compuesto de PTFE, no requiere engrase ni engrasador. Listo para usar inmediatamente después de la instalación para reducir significativamente el trabajo de mantenimiento.
• Self-aligning Compensation : Ángulo de giro máximo de 13°, compensa el error coaxial de instalación y permite la desalineación del eje para liberar la tensión del ensamblaje.
• Compacto y ligero : Tamaño miniatura con un peso de solo 16 g, ideal para un diseño de mecanismo liviano.
• Capacidad de carga estable : Maneja cargas alternas radiales, axiales y combinadas. El perno esférico templado ofrece buena resistencia al desgaste y al impacto.
• Resistencia a la corrosión y fácil montaje : Superficie recubierta de zinc contra la corrosión. Female thread for simple mounting. Los SI5T/K derechos y SIL5T/K izquierdos están disponibles para ajustar la longitud del eslabón mediante el emparejamiento de roscas derecha e izquierda.
• Estructura sellada : Mejor sellado en comparación con el tipo estándar sin grasa PHS5, adecuado para equipos donde el relleno de lubricante es inconveniente.

Limitaciones : Sólo para aplicaciones oscilantes de baja velocidad, no para rotación continua de alta velocidad. El revestimiento de PTFE no se recomienda para condiciones de trabajo con presión extremadamente alta o polvo abrasivo intenso.

Especificación de la serie

SI…T/K es una gama completa de cojinetes de cabeza de rótula autolubricantes (articulaciones de roseta). Tamaños de serie completa:

• SI5T/K M5×0,8
• SI6T/K M6×1.0
• SI8T/K M8×1,25
• SI10T/K M10×1,5

Sufijo L = Rosca a izquierdas (p. ej. SIL5T/K); versión de acero inoxidable disponible bajo pedido (sufijo X ).

Aplicaciones típicas

Las juntas de roseta en miniatura para cargas ligeras SI5TK se utilizan comúnmente para bielas y mecanismos de vaivén:

1. Equipos de automatización: actuadores pequeños, tirantes de cilindros, varillas de empuje micro servo, bielas ajustables
2. Robots y modelos: robots educativos, articulaciones de brazos robóticos, aviones RC, enlaces de modelos de autos de carrera
3. Maquinaria de embalaje ligero: pequeños mecanismos oscilantes, tirantes de paso ajustable
4. Accesorios y plantillas de prueba: soportes ajustables, mecanismos de empuje y tracción de bajo empuje
5. Maquinaria general: extremos de cilindros hidráulicos pequeños, varillajes de equipos de fitness, máquinas de prueba

Nota de selección : Este rodamiento está diseñado para oscilación alternativa de baja velocidad y no debe usarse para rotación de alta velocidad. Para un margen de seguridad, se recomienda mantener la carga de trabajo real dentro de 1/3 de la carga nominal estática.
