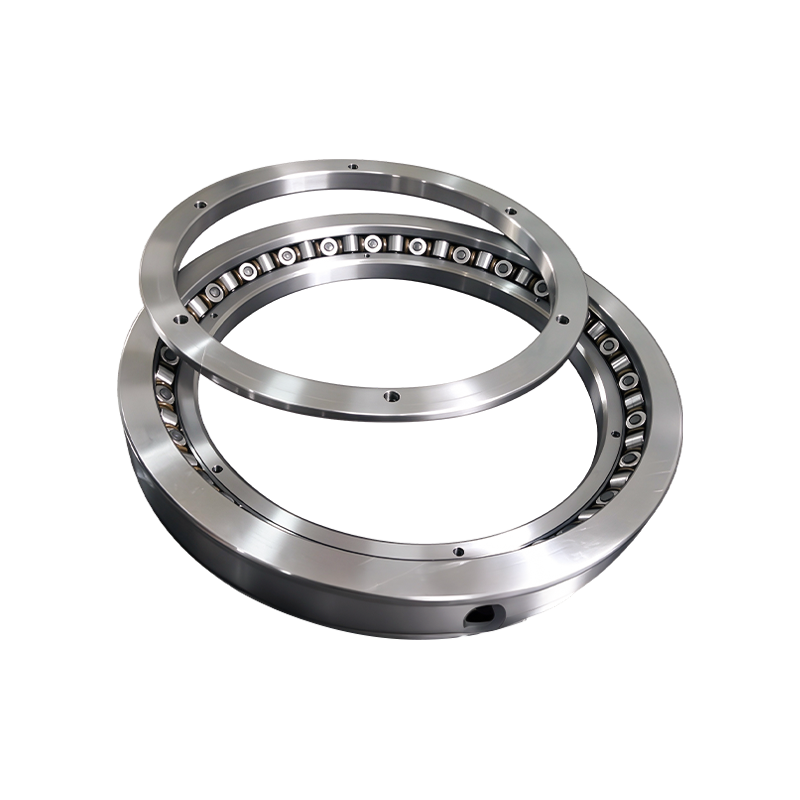

Rodamiento de rodillos cónicos cruzados precargado XR855053 para un alto momento de inclinación

Características y ventajas del producto

Rigidez excepcional y alta resistencia a momentos de vuelco: La empinada geometría cónica de los rodillos cónicos proporciona un tramo de carga eficaz que puede extenderse mucho más allá del propio ancho del rodamiento, permitiéndole soportar importantes momentos de vuelco. El tramo de soporte efectivo y la disposición de rodillos de doble fila mejoran significativamente la estabilidad operativa y reducen la deformación bajo cargas pesadas.

Capacidad de alta velocidad y pérdidas por fricción reducidas: En comparación con los rodamientos de rodillos cilíndricos cruzados, los rodillos cónicos ofrecen características de rodadura favorables y soportan velocidades límite más altas. El rodamiento también presenta un par de fricción y un par de arranque más bajos. Si bien mantiene una alta capacidad de carga, puede adaptarse a condiciones operativas que implican velocidades de rotación relativamente más altas.

Sección transversal compacta y centro de gravedad giratorio inferior: El diseño transversal compacto ayuda a reducir el centro de gravedad del conjunto giratorio manteniendo al mismo tiempo una alta rigidez. Esto hace que el rodamiento sea adecuado para mesas giratorias de precisión de gran tamaño con espacio de instalación limitado y proporciona una solución de soporte eficaz para equipos giratorios de precisión de alta resistencia.

Precarga de fábrica para una fácil instalación y precisión a largo plazo: Los rodamientos de la serie XR están precargados de fábrica, lo que elimina la necesidad de realizar ajustes de holgura en el sitio. La precarga ayuda a adaptarse, hasta cierto punto, a los efectos de la expansión térmica del eje, lo que respalda la precisión de posicionamiento a largo plazo en máquinas herramienta y equipos rotativos.

Aplicaciones

Con su combinación de construcción de gran tamaño, gran capacidad de carga y alta precisión, el XR855053 es adecuado para una amplia gama de mecanismos giratorios de precisión grandes y resistentes.

Mesas giratorias para máquinas herramienta grandes: adecuadas para mesas de trabajo giratorias en tornos verticales, mandrinadoras verticales y rectificadoras verticales, así como mesas giratorias de indexación CNC de alta precisión. Su alta rigidez y resistencia a los momentos de vuelco ayudan a mantener la estabilidad de la mesa durante operaciones de corte pesadas.

Radar y equipo militar: Se utiliza en pedestales de antenas de radar y sistemas de soporte giratorio para torretas militares, donde el rodamiento debe soportar cargas combinadas causadas por las fuerzas del viento, la vibración y el peso del conjunto giratorio.

Equipo de construcción de servicio pesado: Adecuado para conjuntos rotativos en maquinaria de construcción grande, incluidas las tuneladoras.

Otras aplicaciones: Aplicable a grandes mesas de trabajo giratorias, equipos de medición de precisión de alta resistencia y otros sistemas de eje giratorio donde el espacio de instalación es limitado y una alta rigidez es esencial.

Precauciones de instalación y funcionamiento

1. Limpieza a fondo antes de la instalación

Los rodamientos de rodillos cónicos son sensibles a la contaminación. Antes de la instalación, limpie minuciosamente la carcasa del cojinete, el eje y todos los componentes coincidentes. Asegúrese de que todas las piezas estén libres de rebabas, bordes afilados, suciedad y otros contaminantes.

2. Garantizar una rigidez adecuada de los componentes acoplados

Un requisito crítico para los rodamientos de rodillos cónicos cruzados es una rigidez suficiente tanto del alojamiento del rodamiento como del eje. Si alguno de los componentes carece de la rigidez adecuada, las condiciones operativas de alto par pueden causar concentraciones de tensión en las áreas de contacto entre los rodillos y las pistas de rodadura, comprometiendo directamente el rendimiento del rodamiento. Verifique la rigidez de la carcasa del cojinete y la resistencia de los pernos de montaje. Se debe prestar especial atención a la verificación estructural en aplicaciones que implican momentos de vuelco sustanciales.

3. Instalación simplificada con precarga configurada de fábrica

Los rodamientos precargados de la serie XR solo requieren que las bridas de montaje (6 y 7) estén fijadas a la base con pernos, ya que la precarga viene preestablecida de fábrica y no requiere ajuste en sitio.

La secuencia de montaje estándar es la siguiente: coloque el conjunto de cojinete y brida (componentes 1 y 4), asegure primero el componente 6, luego asegure el conjunto que consta de los componentes 2 y 5, instale el componente 8 y, finalmente, asegure los componentes 3 y 7.

4. Prueba de rotación y mantenimiento de lubricación después de la instalación

Después del montaje, realice una prueba de rotación para verificar el buen funcionamiento y comprobar si hay resistencia o ruido anormal. La configuración estándar utiliza lubricación con grasa e incluye puertos de lubricación integrados. Asegúrese de que la lubricación sea adecuada y se aplique correctamente, e inspeccione periódicamente el sistema de lubricación para confirmar que permanece en buenas condiciones de funcionamiento.

5. Evite sobrecargas y cargas de impacto

No opere el rodamiento más allá de sus parámetros nominales. Minimice la exposición a cargas de impacto para evitar daños a las pistas y rodillos y ayudar a extender la vida útil del rodamiento.
