Cojinete de novia de 2 pernos

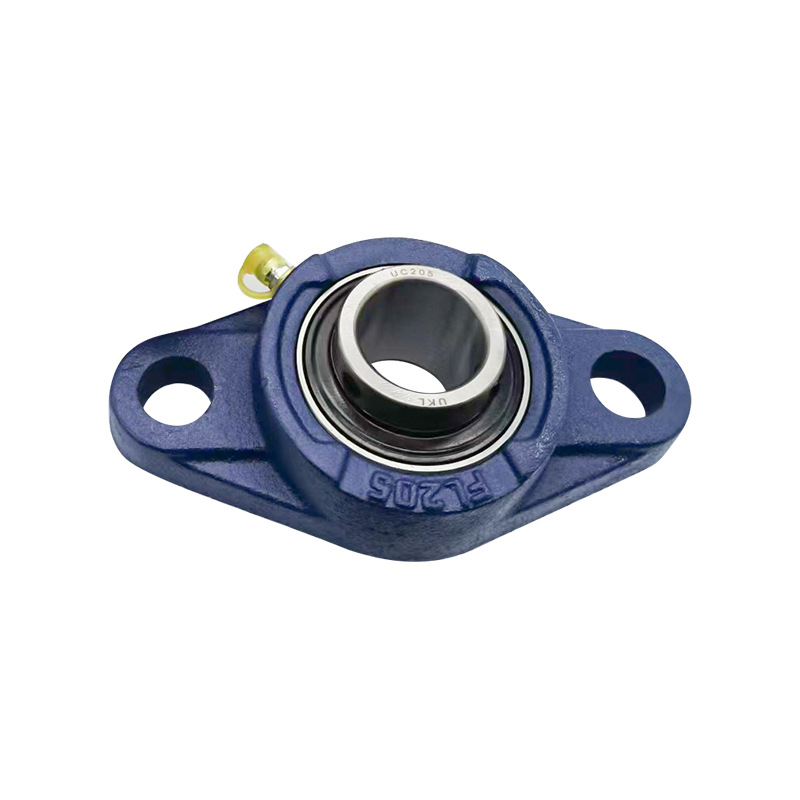

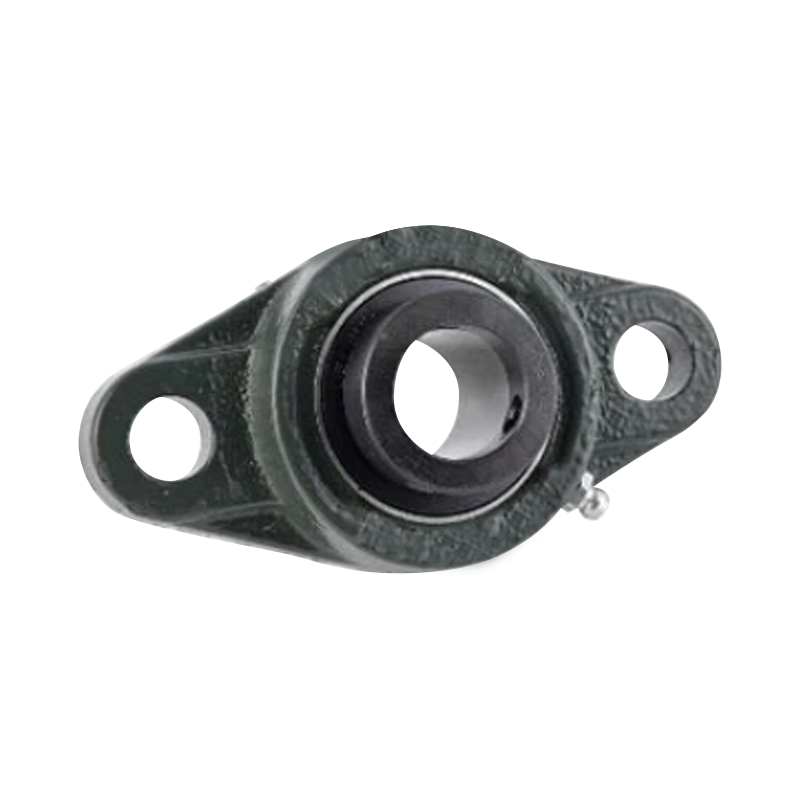

La unidad de rodamiento de novia de 2 pernos de la serie UCFL es un tipo de diseño de unidad de rodamiento de bolas montada, consta de una carcasa UCFL y un rodamiento de chumacera tipo UC, NA, UE, Reino Unido, SB, tornillo de fijación y bloqueo excéntrico. El material de la carcasa FL puede ser hierro fundido, acero fundido, plástico y diseño de acero inoxidable, cada una de las carcasas y cojinetes de inserción se pueden intercambiar entre sí.

Contáctenos
ANTERIOR：Cojinete de novia de 4 pernos SIGUIENTE: Registrador de unidades de rodamientos
  • Especificaciones
  • Contáctenos

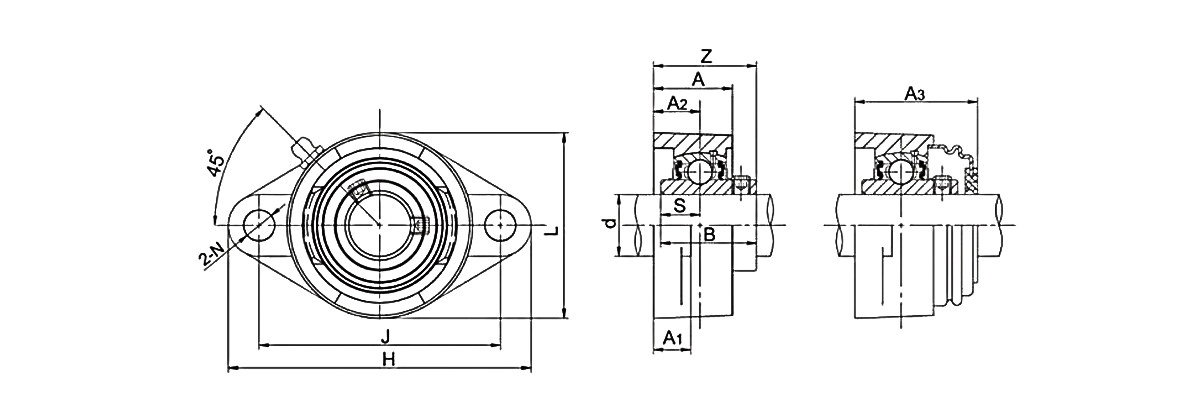

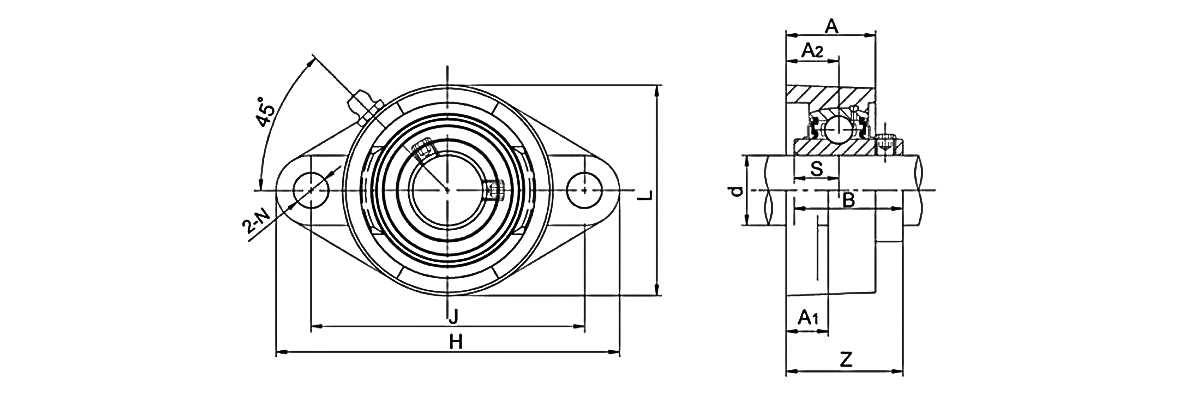

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight (kg)
d H J A2 A1 A N L B s z A3
(in) (mm)
UCWFL201 12 97 76.5 15 11 25.5 11.5 55 27.4 11.5 30.9 - M10 0.52
UCWFL202 15 97 76.5 15 11 25.5 11.5 55 27.4 11.5 30.9 - M10 0.48
UCWFL203 17 97 76.5 15 11 25.5 11.5 55 27.4 11.5 30.9 - M10 0.37
UCFL201 12 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL201-8 1/2 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL202 15 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL202-9 9/16 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL202-10 5/8 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL203 17 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL203-11 11/16 113 90 15 11 25.5 12 60 31 12.7 33.3 - M10 0.51
UCFL204 20 113 90 15 11 25.5 12 60 31 12.7 33.3 38.2 M10 0.51
UCFL204-12 3/4 113 90 15 11 25.5 12 60 31 12.7 33.3 38.2 M10 0.51
UCFL205 25 130 99 16 13 27 16 68 34.1 14.3 35.8 40 M14 0.6
UCFL205-14 7/8 130 99 16 13 27 16 68 34.1 14.3 35.8 40 M14 0.6
UCFL205-15 15/16 130 99 16 13 27 16 68 34.1 14.3 35.8 40 M14 0.6
UCFL205-16 1 130 99 16 13 27 16 68 34.1 14.3 35.8 40 M14 0.6
UCFL206 30 148 117 18 13 31 16 80 38.1 15.9 40.2 44 M14 0.9
UCFL206-17 1-1/16 148 117 18 13 31 16 80 38.1 15.9 40.2 44 M14 0.9
UCFL206-18 1-1/8 148 117 18 13 31 16 80 38.1 15.9 40.2 44 M14 0.9
UCFL206-19 1-3/16 148 117 18 13 31 16 80 38.1 15.9 40.2 44 M14 0.9
UCFL206-20 1-1/4 148 117 18 13 31 16 80 38.1 15.9 40.2 44 M14 0.9
UCFL207 35 160 130 19 15 34 16 90 42.9 17.5 44.4 48.5 M14 1.2
UCFL207-20 1-1/4 160 130 19 15 34 16 90 42.9 17.5 44.4 48.5 M14 1.2
UCFL207-21 1-5/16 160 130 19 15 34 16 90 42.9 17.5 44.4 48.5 M14 1.2
UCFL207-22 1-3/8 160 130 19 15 34 16 90 42.9 17.5 44.4 48.5 M14 1.2
UCFL207-23 1-7/16 160 130 19 15 34 16 90 42.9 17.5 44.4 48.5 M14 1.2
UCFL208 40 175 144 21 15 36 16 100 49.2 19 51.2 55.1 M14 1.5
UCFL208-24 1-1/2 175 144 21 15 36 16 100 49.2 19 51.2 55.1 M14 1.5
UCFL208-25 1-9/16 175 144 21 15 36 16 100 49.2 19 51.2 55.1 M14 1.5
UCFL209 45 188 148 22 16 38 19 108 49.2 19 52.2 57 M16 1.9
UCFL209-26 1-5/8 188 148 22 16 38 19 108 49.2 19 52.2 57 M16 1.9
UCFL209-27 1-11/16 188 148 22 16 38 19 108 49.2 19 52.2 57 M16 1.9
UCFL209-28 1-3/4 188 148 22 16 38 19 108 49.2 19 52.2 57 M16 1.9
UCFL210 50 197 157 22 16 40 19 115 51.6 19 54.6 60 M16 2.2
UCFL210-30 1-7/8 197 157 22 16 40 19 115 51.6 19 54.6 60 M16 2.2
UCFL210-31 1-15/16 197 157 22 16 40 19 115 51.6 19 54.6 60 M16 2.2
UCFL210-32 2 197 157 22 16 40 19 115 51.6 19 54.6 60 M16 2.2
UCFL211 55 224 184 25 18 43 19 125 55.6 22.2 58.4 63 M16 3
UCFL211-32 2 224 184 25 18 43 19 125 55.6 22.2 58.4 63 M16 3
UCFL211-34 2-1/8 224 184 25 18 43 19 125 55.6 22.2 58.4 63 M16 3
UCFL211-35 2-3/16 224 184 25 18 43 19 125 55.6 22.2 58.4 63 M16 3
UCFL212 60 250 202 29 18 48 23 140 65.1 25.4 68.7 73.5 M20 4
UCFL212-36 2-1/4 250 202 29 18 48 23

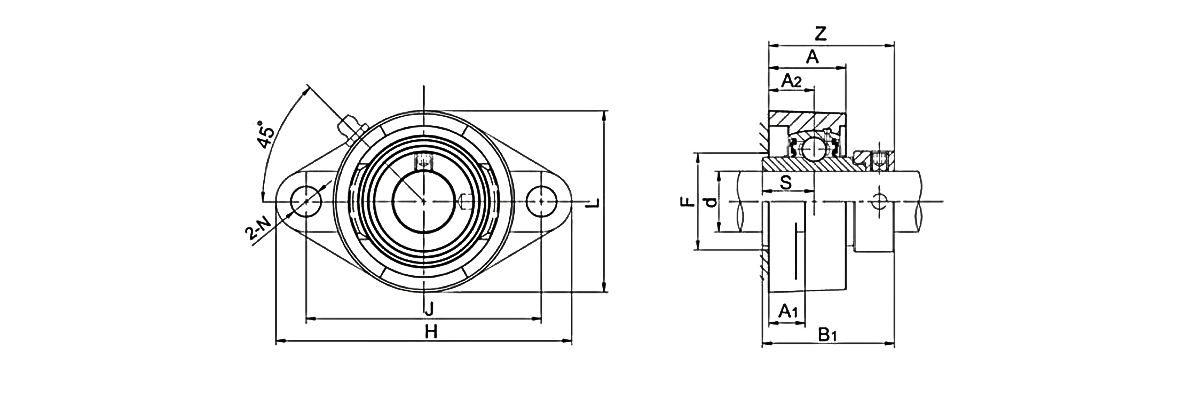

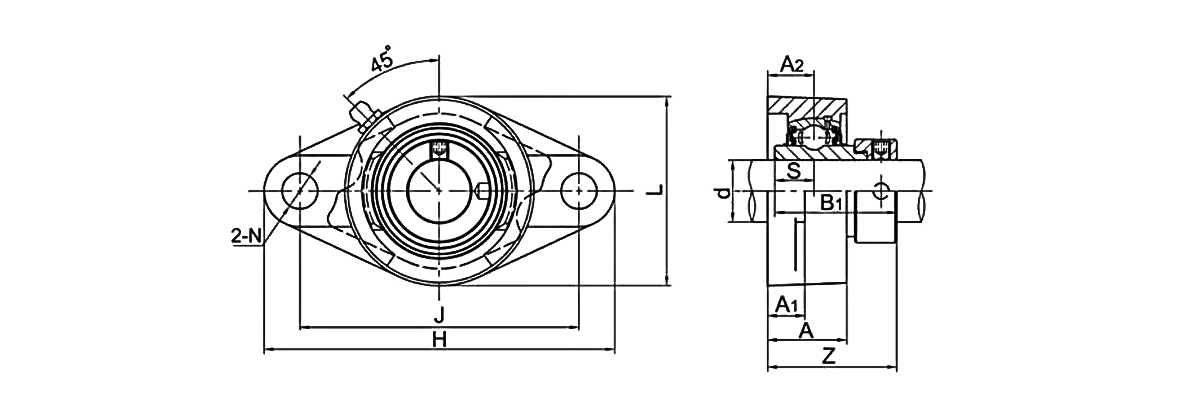

Unit No. Shaft Dia Dimensions (mm) Bolt Size Weight
d H J A2 A1 A N L B1 s z F
(in) (mm) (mm) (kg)
NAFL201S 12 97 76.5 15 11 25.5 11.5 55 37.3 13.9 38.2 - M10 0.48
NAFL201-8S 1/2 97 76.5 15 11 25.5 11.5 55 37.3 13.9 38.2 - M10 0.48
NAFL202S 15 97 76.5 15 11 25.5 11.5 55 37.3 13.9 38.2 - M10 0.48
NAFL202-10S 5/8 97 76.5 15 11 25.5 11.5 55 37.3 13.9 38.2 - M10 0.48
NAFL203S 17 97 76.5 15 11 25.5 11.5 55 37.3 13.9 38.2 - M10 0.48
NAFL203-11S 11/16 97 76.5 15 11 25.5 11.5 55 37.3 13.9 38.2 - M10 0.48
NAFL201 12 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL201-8 1/2 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL202 15 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL202-10 5/8 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL203 17 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL203-11 11/16 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL204 20 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL204-12 3/4 113 90 15 11 25.5 12 60 43.7 17.1 41.6 32 M10 0.73
NAFL205 25 130 99 16 13 27 16 68 44.4 17.5 42.9 36 M14 0.8
NAFL205-14 7/8 130 99 16 13 27 16 68 44.4 17.5 42.9 36 M14 0.8
NAFL205-15 15/16 130 99 16 13 27 16 68 44.4 17.5 42.9 36 M14 0.8
NAFL205-16 1 130 99 16 13 27 16 68 44.4 17.5 42.9 36 M14 0.8
NAFL206 30 148 117 18 13 31 16 80 48.4 18.3 48.1 42 M14 1.2
NAFL206-17 1-1/16 148 117 18 13 31 16 80 48.4 18.3 48.1 42 M14 1.2
NAFL206-18 1-1/8 148 117 18 13 31 16 80 48.4 18.3 48.1 42 M14 1.2
NAFL206-19 1-3/16 148 117 18 13 31 16 80 48.4 18.3 48.1 42 M14 1.2
NAFL206-20 1-1/4 148 117 18 13 31 16 80 48.4 18.3 48.1 42 M14 1.2
NAFL207 35 160 130 19 15 34 16 90 51.1 18.8 51.3 50 M14 1.6
NAFL207-20 1-1/4 160 130 19 15 34 16 90 51.1 18.8 51.3 50 M14 1.6
NAFL207-21 1-5/16 160 130 19 15 34 16 90 51.1 18.8 51.3 50 M14 1.6
NAFL207-22 1-3/8 160 130 19 15 34 16 90 51.1 18.8 51.3 50 M14 1.6
NAFL207-23 1-7/16 160 130 19 15 34 16 90 51.1 18.8 51.3 50 M14 1.6
NAFL208 40 175 144 21 15 36 16 100 56.3 21.4 55.9 55 M14 1.9
NAFL208-24 1-1/2 175 144 21 15 36 16 100 56.3 21.4 55.9 55 M14 1.9
NAFL208-25 1-9/16 175 144 21 15 36 16 100 56.3 21.4 55.9 55 M14 1.9
NAFL209 45 188 148 22 16 38 19 108 56.3 21.4 56.9 60 M16 2.3
NAFL209-26 1-5/8 188 148 22 16 38 19 108 56.3 21.4 56.9 60 M16 2.3
NAFL209-27 1-11/16 188 148 22 16 38 19 108 56.3 21.4 56.9 60 M16 2.3
NAFL209-28 1-3/4 188 148 22 16 38 19 108 56.3 21.4 56.9 60 M16 2.3
NAFL210 50 197 157 22 16 40 19 115 62.7 24.6 60.1 64 M16 2.6
NAFL210-30 1-7/8 197 157 22 16 40 19 115 62.7 24.6 60.1 64 M16 2.6
NAFL210-31 1-15/16 197 157 22 16 40 19 115 62.7 24.6 60.1 64 M16 2.6
NAFL211 55 224 184 25 18 43 19 125 71.4 27.8 68.6 71 M16 3.8
NAFL211-32 2 224 184 25 18 43 19 125 71.4 27.8 68.6 71 M16 3.8
NAFL211-34 2-1/8 224 184 25 18 43 19 125 71.4 27.8 68.6 71 M16 3.8
NAFL211-35 2-3/16 224 184 25 18 43 19 125 71.4 27.8 68.6 71 M16 3.8
NAFL212 60 250 202 29 18 48 23 140 77.8 31 75.8 78 M20 4.8
NAFL212-36 2-1/4 250 202 29 18 48 23 140 77.8 31 75.8 78 M20 4.8
NAFL212-38 2-3/8 250 202 29 18 48 23 140 77.8 31 75.8 78 M20 4.8
NAFL212-39 2-7/16 250 202 29 18 48 23 140 77.8 31 75.8 78 M20 4.8
NAFL213 65 258 210 30 22 50 23 153 85.7 34.1 81.6 85 M20 6
NAFL213-40 2-1/2 258 210 30 22 50 23 153 85.7 34.1 81.6 85 M20 6
NAFL214 70 265 216 31 22 54 23 160 85.7 34.1 82.6 91 M20 6.3
NAFL214-44 2-3/4 265 216 31 22 54 23 160 85.7 34.1 82.6 91 M20 6.3
NAFL215 75 275 225 34 22 56 23 165 92.1 37.3 88.8 96 M20 7.2
NAFL215-48 3 275 225 34 22 56 23 165 92.1 37.3 88.8 96 M20 7.2

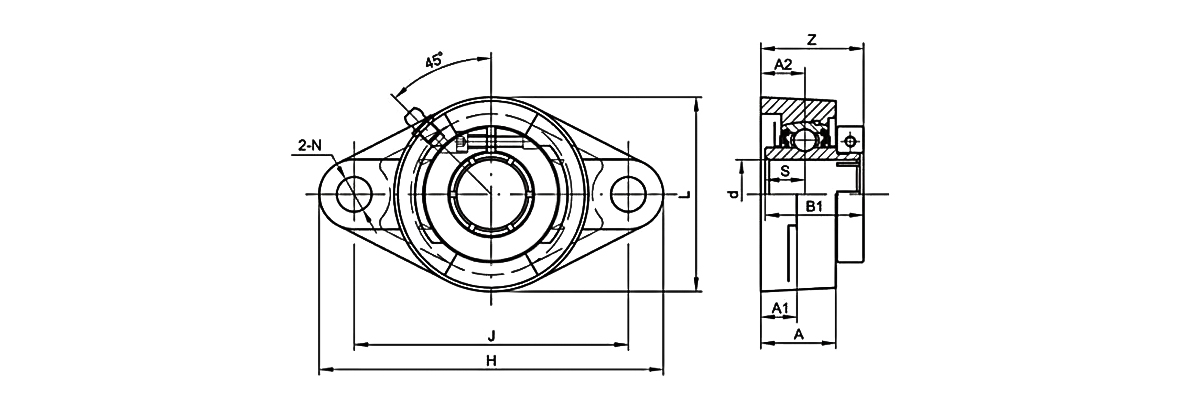

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight (kg)
d H J A2 A1 A N L B1 S Z
(in) (mm)
UEFL204 20 113 90 15 11 25.5 12 60 33 12.7 35.3 M10 0.47
UEFL204-12 3/4 113 90 15 11 25.5 12 60 33 12.7 35.3 M10 0.47
UEFL205 25 130 99 16 13 27 16 68 35.4 14.3 37.1 M14 0.64
UEFL205-14 7/8 130 99 16 13 27 16 68 35.4 14.3 37.1 M14 0.64
UEFL205-15 15/16 130 99 16 13 27 16 68 35.4 14.3 37.1 M14 0.64
UEFL205-16 1 130 99 16 13 27 16 68 35.4 14.3 37.1 M14 0.64
UEFL206 30 148 117 18 13 31 16 80 39.8 15.9 41.9 M14 0.95
UEFL206-17 1-1/16 148 117 18 13 31 16 80 39.8 15.9 41.9 M14 0.95
UEFL206-18 1-1/8 148 117 18 13 31 16 80 39.8 15.9 41.9 M14 0.95
UEFL206-19 1-3/16 148 117 18 13 31 16 80 39.8 15.9 41.9 M14 0.95
UEFL206-20 1-1/4 148 117 18 13 31 16 80 39.8 15.9 41.9 M14 0.95
UEFL207 35 160 130 19 15 34 16 90 43.9 17.5 45.4 M14 1.27
UEFL207-20 1-1/4 160 130 19 15 34 16 90 43.9 17.5 45.4 M14 1.27
UEFL207-21 1-5/16 160 130 19 15 34 16 90 43.9 17.5 45.4 M14 1.27
UEFL207-22 1-3/8 160 130 19 15 34 16 90 43.9 17.5 45.4 M14 1.27
UEFL207-23 1-7/16 160 130 19 15 34 16 90 43.9 17.5 45.4 M14 1.27
UEFL208 40 175 144 21 15 36 16 100 50.2 19 52.2 M14 1.62
UEFL208-24 1-1/2 175 144 21 15 36 16 100 50.2 19 52.2 M14 1.62
UEFL208-25 1-9/16 175 144 21 15 36 16 100 50.2 19 52.2 M14 1.62
UEFL209 45 188 148 22 16 38 19 108 50.2 19 53.2 M16 2.02
UEFL209-26 1-5/8 188 148 22 16 38 19 108 50.2 19 53.2 M16 2.02
UEFL209-27 1-11/16 188 148 22 16 38 19 108 50.2 19 53.2 M16 2.02
UEFL209-28 1-3/4 188 148 22 16 38 19 108 50.2 19 53.2 M16 2.02
UEFL210 50 197 157 22 16 40 19 115 52.6 19 55.6 M16 2.27
UEFL210-30 1-7/8 197 157 22 16 40 19 115 52.6 19 55.6 M16 2.27
UEFL210-31 1-15/16 197 157 22 16 40 19 115 52.6 19 55.6 M16 2.27
UEFL210-32 2 197 157 22 16 40 19 115 52.6 19 55.6 M16 2.27
UEFL211 55 224 184 25 18 43 19 125 56.6 22.2 59.4 M16 3.34
UEFL211-32 2 224 184 25 18 43 19 125 56.6 22.2 59.4 M16 3.34
UEFL211-34 2-1/8 224 184 25 18 43 19 125 56.6 22.2 59.4 M16 3.34
UEFL211-35 2-3/16 224 184 25 18 43 19 125 56.6 22.2 59.4 M16 3.34
UEFL212 60 250 202 29 18 48 23 140 66.6 25.4 70.2 M20 4.3
UEFL212-36 2-1/4 250 202 29 18 48 23 140 66.6 25.4 70.2 M20 4.3
UEFL212-38 2-3/8 250 202 29 18 48 23 140 66.6 25.4 70.2 M20 4.3
UEFL212-39 2-7/16 250 202 29 18 48 23 140 66.6 25.4 70.2 M20 4.3

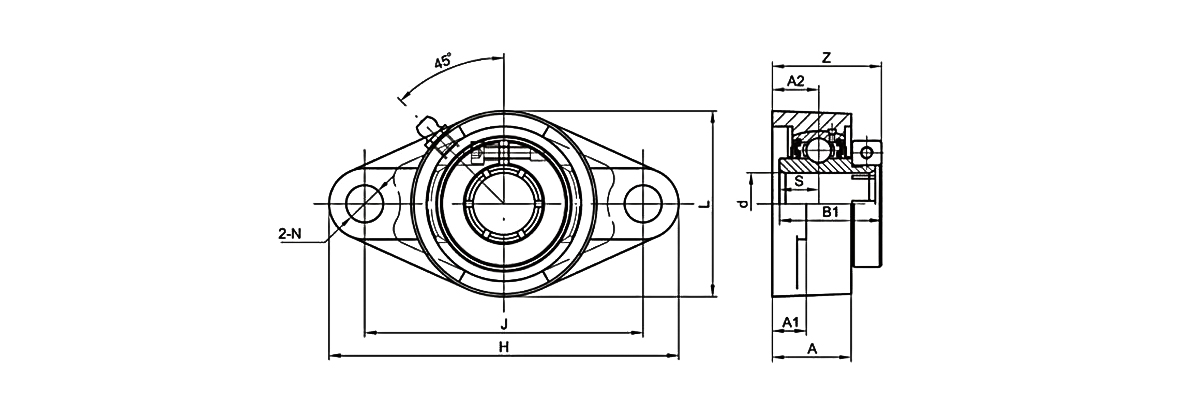

Unit No. Shaft Dia Dimensions (mm) Bolt Size (mm) Weight
d H J A2 A1 A N L S1 z (kg)
(in) (mm)
UKFL205 H2305 20 130 99 16 13 27 16 68 18.5 34.5 M14 0.6
UKFL205 HE2305 3/4 130 99 16 13 27 16 68 18.5 34.5 M14 0.6
UKFL206 H2306 25 148 117 18 13 31 16 80 20.5 38.5 M14 0.96
UKFL206 HS2306 7/8 148 117 18 13 31 16 80 20.5 38.5 M14 0.96
UKFL206 HA2306 15/16 148 117 18 13 31 16 80 20.5 38.5 M14 0.96
UKFL206 HE2306 1 148 117 18 13 31 16 80 20.5 38.5 M14 0.96
UKFL207 H2307 30 160 130 19 15 34 16 90 22.5 41.5 M14 1.3
UKFL207 HS2307 1-1/8 160 130 19 15 34 16 90 22.5 41.5 M14 1.3
UKFL207 HA2307 1-3/16 160 130 19 15 34 16 90 22.5 41.5 M14 1.3
UKFL208 H2308 35 175 144 21 15 36 16 100 24.5 45.5 M14 1.6
UKFL208 HE2308 1-1/4 175 144 21 15 36 16 100 24.5 45.5 M14 1.6
UKFL208 HS2308 1-3/8 175 144 21 15 36 16 100 24.5 45.5 M14 1.6
UKFL209 H2309 40 188 148 22 16 38 19 108 26 48 M16 2
UKFL209 HA2309 1-7/16 188 148 22 16 38 19 108 26 48 M16 2
UKFL209 HE2309 1-1/2 188 148 22 16 38 19 108 26 48 M16 2
UKFL210 H2310 45 197 157 22 16 40 19 115 27.5 49.5 M16 2.3
UKFL210 HS2310 1-5/8 197 157 22 16 40 19 115 27.5 49.5 M16 2.3
UKFL210 HA2310 1-11/16 197 157 22 16 40 19 115 27.5 49.5 M16 2.3
UKFL210 HE2310 1-3/4 197 157 22 16 40 19 115 27.5 49.5 M16 2.3
UKFL211 H2311 50 224 184 25 18 43 19 125 28.5 53.5 M16 3.3
UKFL211 HS2311 1-7/8 224 184 25 18 43 19 125 28.5 53.5 M16 3.3
UKFL211 HA2311 1-15/16 224 184 25 18 43 19 125 28.5 53.5 M16 3.3
UKFL211 HE2311 2 224 184 25 18 43 19 125 28.5 53.5 M16 3.3
UKFL212 H2312 55 250 202 29 18 48 23 140 31 60 M20 4
UKFL212 HS2312 2-1/8 250 202 29 18 48 23 140 31 60 M20 4
UKFL213 H2313 60 258 210 30 22 50 23 155 32 62 M20 5.1
UKFL213 HA2313 2-3/16 258 210 30 22 50 23 155 32 62 M20 5.1
UKFL213 HE2313 2-1/4 258 210 30 22 50 23 155 32 62 M20 5.1
UKFL213 HS2313 2-3/8 258 210 30 22 50 23 155 32 62 M20 5.1
UKFL215 H2315 65 275 225 34 22 56 23 165 35.5 69.5 M20 6.4
UKFL215 HA2315 2-7/16 275 225 34 22 56 23 165 35.5 69.5 M20 6.4
UKFL215 HE2315 2-1/2 275 225 34 22 56 23 165 35.5 69.5 M20 6.4
UKFL216 H2316 70 290 233 34 22 58 25 180 39 73 M22 8
UKFL216 HA2316 2-11/16 290 233 34 22 58 25 180 39 73 M22 8
UKFL216 HE2316 2-3/4 290 233 34 22 58 25 180 39 73 M22 8

Unit No. Shaft Dia Dimensions (mm) Bolt Size Weight
d H J A2 A1 A N L B s z (mm) (in) (kg)
(in) (mm)
UCFLX05 25 141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1
UCFLX05-13 13/16 141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1
UCFLX05-14 7/8 141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1
UCFLX05-15 15/16 141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1
UCFLX05-16 1 141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1
UCFLX06 30 156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-17 1-1/16 156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-18 1-1/8 156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-19 1-3/16 156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-20 1-1/4 156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX07 35 171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2
UCFLX07-21 1-5/16 171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2
UCFLX07-22 1-3/8 171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2
UCFLX07-23 1-7/16 171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2
UCFLX08 40 179 148 22 16 40 16 111 49.2 19 52.2 M14 1/2 2.2
UCFLX08-24 1-1/2 179 148 22 16 40 16 111 49.2 19 52.2 M14 1/2 2.2
UCFLX08-25 1-9/16 179 148 22 16 40 16 111 49.2 19 52.2 M14 1/2 2.2
UCFLX09 45 189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-26 1-5/8 189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-27 1-11/16 189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-28 1-3/4 189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-29 1-13/16 189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX10 50 216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
UCFLX10-30 1-7/8 216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
UCFLX10-31 1-15/16 216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
UCFLX10-32 2 216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4

Unit No. Shaft Dia Dimensions(mm) Bolt size (mm) Weight (kg)
H J A2 A1 A N L B s Z
UCFL305 25 150 113 16 13 29 19 80 38 15 39 M16 1.1
UCFL306 30 180 134 18 15 32 23 90 43 17 44 M20 1.6
UCFL307 35 185 141 20 16 36 23 100 48 19 49 M20 2
UCFL308 40 200 158 23 17 40 23 112 52 19 56 M20 2.6
UCFL309 45 230 177 25 18 44 25 125 57 22 60 M22 3.63
UCFL310 50 240 187 28 19 48 25 140 61 22 67 M22 4.6
UCFL311 55 250 198 30 20 52 25 150 66 25 71 M22 5.3
UCFL312 60 270 212 33 22 56 31 160 71 26 78 M27 6.4
UCFL313 65 295 240 33 25 58 31 175 75 30 78 M27 8.2
UCFL314 70 315 250 36 28 61 35 185 78 33 81 M30 10
UCFL315 75 320 260 39 30 66 35 195 82 32 89 M30 11
UCFL316 80 355 285 38 32 68 38 210 86 34 90 M33 14.3
UCFL317 85 370 300 44 32 74 38 220 96 40 100 M33 16.2
UCFL318 90 385 315 44 36 76 38 235 96 40 100 M33 19.2
UCFL319 95 405 330 59 40 94 41 250 103 41 121 M36 21.8
UCFL320 100 440 360 59 40 94 44 270 108 42 125 M39 26.5
UCFL321 105 440 360 59 40 94 44 270 112 44 127 M39 28.2
UCFL322 110 470 390 60 42 96 44 300 117 46 131 M39 33.1
UCFL324 120 520 430 65 48 110 47 330 126 51 140 M42 45.7
UCFL326 130 550 460 65 50 115 47 360 135 54 146 M42 57.5
UCFL328 140 600 500 75 60 125 51 400 145 59 161 M45 79.7

Unit No. Shaft Dia Dimensions (mm) Bolt Size (mm) Weight
d H J L A2 A1 A N B1 S Z (kg)
(in) (mm)
NAFLU201S 12 99 76.5 57 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFLU201-8S 1/2 99 76.5 57 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFLU202S 15 99 76.5 57 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFLU202-10S 5/8 99 76.5 57 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFLU203S 17 99 76.5 57 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFLU203-11S 11/16 99 76.5 57 15 11 24.5 11.5 37.3 13.9 38.4 M10 0.66
NAFLU201 12 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU201-8 1/2 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU202 15 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU202-10 5/8 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU203 17 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU203-11 11/16 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU204 20 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU204-12 3/4 112.5 90 61 19 15 29.5 11.5 43.7 17 45.5 M10 0.73
NAFLU205 25 123 99 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.8
NAFLU205-14 7/8 123 99 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.8
NAFLU205-15 15/16 123 99 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.8
NAFLU205-16 1 123 99 70 19 15 30 11.5 44.4 17.4 45.9 M10 0.8
NAFLU206 30 142 116.5 82 20 13 32.5 11.5 48.4 18.2 50.1 M10 1.2
NAFLU206-18 1-1/8 142 116.5 82 20 13 32.5 11.5 48.4 18.2 50.1 M10 1.2
NAFLU206-19 1-3/16 142 116.5 82 20 13 32.5 11.5 48.4 18.2 50.1 M10 1.2
NAFLU206-20 1-1/4 142 116.5 82 20 13 32.5 11.5 48.4 18.2 50.1 M10 1.2
NAFLU207 35 158 130 94 21 17 36 14 51.1 18.8 53.3 M12 1.6
NAFLU207-20 1-1/4 158 130 94 21 17 36 14 51.1 18.8 53.3 M12 1.6
NAFLU207-21 1-5/16 158 130 94 21 17 36 14 51.1 18.8 53.3 M12 1.6
NAFLU207-22 1-3/16 158 130 94 21 17 36 14 51.1 18.8 53.3 M12 1.6
NAFLU207-23 1-7/16 158 130 94 21 17 36 14 51.1 18.8 53.3 M12 1.6
NAFLU208 40 172 143.5 103 24 17 39 14 56.3 21.4 58.9 M12 1.9
NAFLU208-24 1-1/2 172 143.5 103 24 17 39 14 56.3 21.4 58.9 M12 1.9
NAFLU208-25 1-9/16 172 143.5 103 24 17 39 14 56.3 21.4 58.9 M12 1.9
NAFLU209 45 180 148.5 108 24 18 40 16 56.3 21.4 58.9 M14 2.3
NAFLU209-26 1-5/8 180 148.5 108 24 18 40 16 56.3 21.4 58.9 M14 2.3
NAFLU209-27 1-11/16 180 148.5 108 24 18 40 16 56.3 21.4 58.9 M14 2.3
NAFLU209-28 1-3/4 180 148.5 108 24 18 40 16 56.3 21.4 58.9 M14 2.3
NAFLU210 50 190 157 114 28 20 45 18 62.7 24.6 66.1 M16 2.6
NAFLU210-30 1-7/8 190 157 114 28 20 45 18 62.7 24.6 66.1 M16 2.6
NAFLU210-31 1-15/16 190 157 114 28 20 45 18 62.7 24.6 66.1 M16 2.6
NAFLU210-32 2 190 157 114 28 20 45 18 62.7 24.6 66.1 M16 2.6
NAFLU211 55 217 184 128 31 21 48 18 71.4 27.7 74.6 M16 3.8
NAFLU211-32 2 217 184 128 31 21 48 18 71.4 27.7 74.6 M16 3.8
NAFLU211-34 2-1/8 217 184 128 31 21 48 18 71.4 27.7 74.6 M16 3.8
NAFLU211-35 2-3/16 217 184 128 31 21 48 18 71.4 27.7 74.6 M16 3.8
NAFLU212 60 237 202 138 34 21 53 18 77.8 30.9 80.8 M16 4.8
NAFLU212-36 2-1/4 237 202 138 34 21 53 18 77.8 30.9 80.8 M16 4.8
NAFLU212-38 2-3/8 237 202 138 34 21 53 18 77.8 30.9 80.8 M16 4.8
NAFLU212-39 2-7/16 237 202 138 34 21 53 18 77.8 30.9 80.8 M16 4.8
NAFLU213 65 256 210 152 38 22 56 21 85.7 34.1 89.6 M18 6
NAFLU213-40 2-1/2 256 210 152 38 22 56 21 85.7 34.1 89.6 M18 6
NAFLU214 70 264 216 157 38 23 58 21 85.7 34.1 89.6 M18 6.3
NAFLU214-44 2-3/4 264 216 157 38 23 58 21 85.7 34.1 89.6 M18 6.3
NAFLU215 75 275 225 164 41 24 62 21 92.1 37.3 95.8 M18 7.2
NAFLU215-47 2-15/16 275 225 164 41 24 62 21 92.1 37.3 95.8 M18 7.2
NAFLU215-48 3 275 225 164 41 24 62 21 92.1 37.3 95.8 M18 7.2

Unit No. Shaft Dia Dimensions (mm) Boit Size (mm) Weight (kg)
d H J A2 A1 A N L B s z
(in) (mm)
UCFT201 12 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT201-8 1/2 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT202 15 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT202-9 9/16 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT202-10 5/8 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT203 17 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT203-11 11/16 99 76.2 15.1 11 25 10.5 54 27.4 11.5 31 M8 0.4
UCFT204 20 112 89.7 14.3 11 25 10.5 60 31 12.7 32.6 M8 0.45
UCFT204-12 3/4 112 89.7 14.3 11 25 10.5 60 31 12.7 32.6 M8 0.45
UCFT205 25 124 98.8 15.9 13 27 12.5 70 34.1 14.3 35.6 M10 0.66
UCFT205-13 13/16 124 98.8 15.9 13 27 12.5 70 34.1 14.3 35.6 M10 0.66
UCFT205-14 7/8 124 98.8 15.9 13 27 12.5 70 34.1 14.3 35.6 M10 0.66
UCFT205-15 15/16 124 98.8 15.9 13 27 12.5 70 34.1 14.3 35.6 M10 0.66
UCFT205-16 1 124 98.8 15.9 13 27 12.5 70 34.1 14.3 35.6 M10 0.66
UCFT206 30 141 116.7 17.9 13 30 12.5 83 38.1 15.9 40.1 M10 0.86
UCFT206-17 1-1/16 141 116.7 17.9 13 30 12.5 83 38.1 15.9 40.1 M10 0.86
UCFT206-18 1-1/8 141 116.7 17.9 13 30 12.5 83 38.1 15.9 40.1 M10 0.86
UCFT206-19 1-3/16 141 116.7 17.9 13 30 12.5 83 38.1 15.9 40.1 M10 0.86
UCFT206-20 1-1/4 141 116.7 17.9 13 30 12.5 83 38.1 15.9 40.1 M10 0.86
UCFT207 35 156 130.2 19.1 14 34 14 95 42.9 17.5 44.5 M12 1.31
UCFT207-20 1-1/4 156 130.2 19.1 14 34 14 95 42.9 17.5 44.5 M12 1.31
UCFT207-21 1-5/6 156 130.2 19.1 14 34 14 95 42.9 17.5 44.5 M12 1.31
UCFT207-22 1-3/8 156 130.2 19.1 14 34 14 95 42.9 17.5 44.5 M12 1.31
UCFT207-23 1-7/16 156 130.2 19.1 14 34 14 95 42.9 17.5 44.5 M12 1.31
UCFT208 40 171 143.7 21 14 38 14 105 49.2 19 51.2 M12 1.53
UCFT208-24 1-1/2 171 143.7 21 14 38 14 105 49.2 19 51.2 M12 1.53
UCFT208-25 1-9/16 171 143.7 21 14 38 14 105 49.2 19 51.2 M12 1.53
UCFT209 45 179 148.4 21.8 14 40 16 111 49.2 19 52 M14 1.73
UCFT209-26 1-5/8 179 148.4 21.8 14 40 16 111 49.2 19 52 M14 1.73
UCFT209-27 1-11/16 179 148.4 21.8 14 40 16 111 49.2 19 52 M14 1.73
UCFT209-28 1-3/4 179 148.4 21.8 14 40 16 111 49.2 19 52 M14 1.73
UCFT210 50 189 157.2 22.2 14 40 16 116 51.6 19 54.8 M14 2.28
UCFT210-29 1-13/16 189 157.2 22.2 14 40 16 116 51.6 19 54.8 M14 2.28
UCFT210-30 1-7/8 189 157.2 22.2 14 40 16 116 51.6 19 54.8 M14 2.28
UCFT210-31 1-15/16 189 157.2 22.2 14 40 16 116 51.6 19 54.8 M14 2.28
UCFT210-32 2 189 157.2 22.2 14 40 16 116 51.6 19 54.8 M14 2.28
UCFT211 55 216 184.2 25.4 21 44 18 133 55.6 22.2 58.8 M16 2.72
UCFT211-32 2 216 184.2 25.4 21 44 18 133 55.6 22.2 58.8 M16 2.72
UCFT211-33 2-1/16 216 184.2 25.4 21 44 18 133 55.6 22.2 58.8 M16 2.72
UCFT211-34 2-1/8 216 184.2 25.4 21 44 18 133 55.6 22.2 58.8 M16 2.72
UCFT211-35 2-3/16 216 184.2 25.4 21 44 18 133 55.6 22.2 58.8 M16 2.72

Unit No. Shaft Dia Dimensions (mm) Boit Size (mm) Weight (kg)
d H J A2 A1 A N L B1 S Z
(in) (mm)
UEFT204 20 112 89.7 14.3 11 25 10.5 60 33 12.7 34.6 M8 0.51
UEFT204-12 3/4 112 89.7 14.3 11 25 10.5 60 33 12.7 34.6 M8 0.51
UEFT205 25 124 98.8 15.9 13 27 12.5 70 35.4 14.3 36.9 M10 0.72
UEFT205-13 13/16 124 98.8 15.9 13 27 12.5 70 35.4 14.3 36.9 M10 0.72
UEFT205-14 7/8 124 98.8 15.9 13 27 12.5 70 35.4 14.3 36.9 M10 0.72
UEFT205-15 15/16 124 98.8 15.9 13 27 12.5 70 35.4 14.3 36.9 M10 0.72
UEFT205-16 1 124 98.8 15.9 13 27 12.5 70 35.4 14.3 36.9 M10 0.72
UEFT206 30 141 116.7 17.9 13 30 12.5 83 39.8 15.9 41.8 M10 1.04
UEFT206-17 1-1/16 141 116.7 17.9 13 30 12.5 83 39.8 15.9 41.8 M10 1.04
UEFT206-18 1-1/8 141 116.7 17.9 13 30 12.5 83 39.8 15.9 41.8 M10 1.04
UEFT206-19 1-3/16 141 116.7 17.9 13 30 12.5 83 39.8 15.9 41.8 M10 1.04
UEFT206-20 1-1/4 141 116.7 17.9 13 30 12.5 83 39.8 15.9 41.8 M10 1.04
UEFT207 35 156 130.2 19.1 14 34 14 95 43.9 17.5 45.5 M12 1.48
UEFT207-20 1-1/4 156 130.2 19.1 14 34 14 95 43.9 17.5 45.5 M12 1.48
UEFT207-21 1-5/6 156 130.2 19.1 14 34 14 95 43.9 17.5 45.5 M12 1.48
UEFT207-22 1-3/8 156 130.2 19.1 14 34 14 95 43.9 17.5 45.5 M12 1.48
UEFT207-23 1-7/16 156 130.2 19.1 14 34 14 95 43.9 17.5 45.5 M12 1.48
UEFT208 40 171 143.7 21 14 38 14 105 50.2 19 52.2 M12 1.86
UEFT208-24 1-1/2 171 143.7 21 14 38 14 105 50.2 19 52.2 M12 1.86
UEFT208-25 1-9/16 171 143.7 21 14 38 14 105 50.2 19 52.2 M12 1.86
UEFT209 45 179 148.4 21.8 14 40 16 111 50.2 19 53 M14 2.14
UEFT209-26 1-5/8 179 148.4 21.8 14 40 16 111 50.2 19 53 M14 2.14
UEFT209-27 1-11/16 179 148.4 21.8 14 40 16 111 50.2 19 53 M14 2.14
UEFT209-28 1-3/4 179 148.4 21.8 14 40 16 111 50.2 19 53 M14 2.14
UEFT210 50 189 157.2 22.2 14 40 16 116 52.6 19 55.8 M14 2.26
UEFT210-29 1-13/16 189 157.2 22.2 14 40 16 116 52.6 19 55.8 M14 2.26
UEFT210-30 1-7/8 189 157.2 22.2 14 40 16 116 52.6 19 55.8 M14 2.26
UEFT210-31 1-15/16 189 157.2 22.2 14 40 16 116 52.6 19 55.8 M14 2.26
UEFT210-32 2 189 157.2 22.2 14 40 16 116 52.6 19 55.8 M14 2.26
UEFT211 55 216 184.2 25.4 21 44 18 133 56.6 22.2 59.8 M16 3.31
UEFT211-32 2 216 184.2 25.4 21 44 18 133 56.6 22.2 59.8 M16 3.31
UEFT211-33 2-1/16 216 184.2 25.4 21 44 18 133 56.6 22.2 59.8 M16 3.31
UEFT211-34 2-1/8 216 184.2 25.4 21 44 18 133 56.6 22.2 59.8 M16 3.31
UEFT211-35 2-3/16 216 184.2 25.4 21 44 18 133 56.6 22.2 59.8 M16 3.31

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight

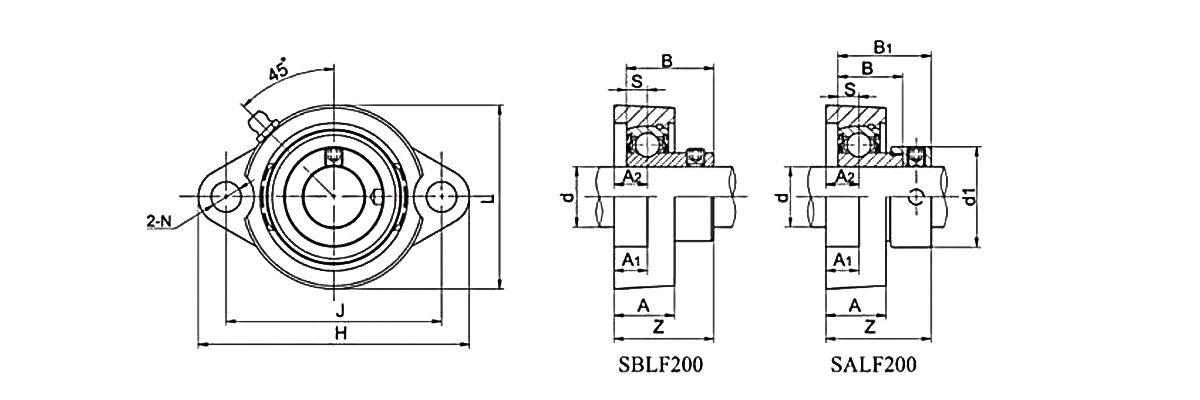

d H J A2 A1 A N L B s z (kg)
(in) (mm)
SBLF201 12 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.27
SBLF201-8 1/2 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.27
SBLF202 15 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.25
SBLF202-9 9/16 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.25
SBLF202-10 5/8 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.25
SBLF203 17 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.25
SBLF203-11 11/16 81 63.5 9.5 9.5 18 8 56 22 6 25.5 M6 0.25
SBLF204 20 90 71.5 11 11 20 10 61 25 7 29 M8 0.33
SBLF204-12 3/4 90 71.5 11 11 20 10 61 25 7 29 M8 0.33
SBLF205 25 95 76 11 11 20 10 64 27 7.5 30.5 M8 0.38
SBLF205-14 7/8 95 76 11 11 20 10 64 27 7.5 30.5 M8 0.38
SBLF205-15 15/16 95 76 11 11 20 10 64 27 7.5 30.5 M8 0.38
SBLF205-16 1 95 76 11 11 20 10 64 27 7.5 30.5 M8 0.38
SBLF206 30 113 90.5 12 12 22.5 12 76 30 8 34 M10 0.56
SBLF206-17 1-11/16 113 90.5 12 12 22.5 12 76 30 8 34 M10 0.56
SBLF206-18 1-1/8 113 90.5 12 12 22.5 12 76 30 8 34 M10 0.56
SBLF206-19 1-3/16 113 90.5 12 12 22.5 12 76 30 8 34 M10 0.56
SBLF206-20 1-1/4 113 90.5 12 12 22.5 12 76 30 8 34 M10 0.56
SBLF207 35 122 100 13 13 24 12 89 32 8.5 36.5 M10 0.8
SBLF207-20 1-1/4 122 100 13 13 24 12 89 32 8.5 36.5 M10 0.8
SBLF207-21 1-5/16 122 100 13 13 24 12 89 32 8.5 36.5 M10 0.8
SBLF207-22 1-3/8 122 100 13 13 24 12 89 32 8.5 36.5 M10 0.8
SBLF207-23 1-7/16 122 100 13 13 24 12 89 32 8.5 36.5 M10 0.8
SBLF208 40 150 119 13.5 13 25 14 106 34 9 38.5 M12 1.48
SBLF208-24 1-1/2 150 119 13.5 13 25 14 106 34 9 38.5 M12 1.48
SBLF208-25 1-9/16 150 119 13.5 13 25 14 106 34 9 38.5 M12 1.48

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight (kg)
d H J A2 A1 A N L B1 B s Z d1
(in) (mm)
SALF201 12 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 M6 0.28
SALF201-8 1/2 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 M6 0.28
SALF202 15 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 MS 0.28
SALF202-9 9/16 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 MS 0.28
SALF202-10 5/8 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 MS 0.28
SALF203 17 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 M6 0.28
SALF203-11 11/16 81 63.5 9.5 9.5 18 8 56 28.6 19.1 6 32.1 28.6 M6 0.28
SALF204 20 90 71.5 11 11 20 10 61 31 21.5 7 35 33.3 M8 0.33
SALF204-12 3/4 90 71.5 11 11 20 10 61 31 21.5 7 35 33.3 M8 0.33
SALF205 25 95 76 11 11 20 10 64 31.5 22 7.5 35 38.1 M8 0.42
SALF205-14 7/8 95 76 11 11 20 10 64 31.5 22 7.5 35 38.1 M8 0.42
SALF205-15 15/16 95 76 11 11 20 10 64 31.5 22 7.5 35 38.1 M8 0.42
SALF205-16 1 95 76 11 11 20 10 64 31.5 22 7.5 35 38.1 M8 0.42
SALF206 30 113 90.5 12 12 22.5 12 76 35.7 23.8 8 39.7 44.5 M10 0.6
SALF206-17 1-11/16 113 90.5 12 12 22.5 12 76 35.7 23.8 8 39.7 44.5 M10 0.6
SALF206-18 1-1/8 113 90.5 12 12 22.5 12 76 35.7 23.8 8 39.7 44.5 M10 0.6
SALF206-19 1-3/16 113 90.5 12 12 22.5 12 76 35.7 23.8 8 39.7 44.5 M10 0.6
SALF206-20 1-1/4 113 90.5 12 12 22.5 12 76 35.7 23.8 8 39.7 44.5 M10 0.6
SALF207 35 122 100 13 13 24 12 89 38.9 25.4 8.5 43.4 55.6 M10 0.85
SALF207-20 1-1/4 122 100 13 13 24 12 89 38.9 25.4 8.5 43.4 55.6 M10 0.85
SALF207-21 1-5/16 122 100 13 13 24 12 89 38.9 25.4 8.5 43.4 55.6 M10 0.85
SALF207-22 1-3/8 122 100 13 13 24 12 89 38.9 25.4 8.5 43.4 55.6 M10 0.85
SALF207-23 1-7/16 122 100 13 13 24 12 89 38.9 25.4 8.5 43.4 55.6 M10 0.85
SALF208 40 150 119 13.5 13 25 14 106 43.7 30.2 9 48.2 60.3 M12 1.48
SALF208-24 1-1/2 150 119 13.5 13 25 14 106 43.7 30.2 9 48.2 60.3 M12 1.48
SALF208-25 1-9/16 150 119 13.5 13 25 14 106 43.7 30.2 9 48.2 60.3 M12 1.48

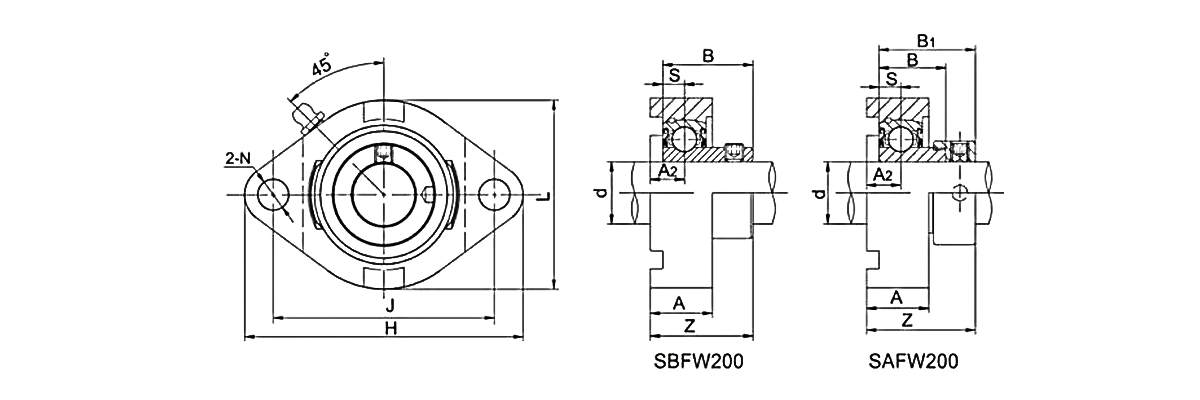

Unit No. Shaft Dia Dimensions) mm) Bolt Size (mm) Weight (kg)
d H J A2 A N L B S z
(in) (mm)
SBFW201 12 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.28
SBFW201-8 1/2 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.28
SBFW202 15 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.27
SBFW202-9 9/16 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.27
SBFW202-10 5/8 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.27
SBFW203 17 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.26
SBFW203-11 11/16 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.26
SBFW204 20 90 71 9.5 17 9 67 25 7 27.5 M8 0.37
SBFW204-12 3/4 90 71 9.5 17 9 67 25 7 27.5 M8 0.37
SBFW205 25 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFW205-14 7/8 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFW205-15 15/16 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFW205-16 1 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFW206 30 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFW206-17 1-1/16 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFW206-18 1-1/8 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFW206-19 1-3/16 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFW206-20 1-1/4 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFW207 35 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFW207-20 1-1/4 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFW207-21 1-5/16 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFW207-22 1-3/8 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFW207-23 1-7/16 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFW208 40 148 119 14.5 25 13.5 104 34 9 39.9 M12 1.2
SBFW208-24 1-1/2 148 119 14.5 25 13.5 104 34 9 39.9 M12 1.2
SBFW208-25 1-9/16 148 119 14.5 25 13.5 104 34 9 39.9 M12 1.2

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight (kg)
d H J A2 A N L B1 B S Z
(in) (mm)
SAFW201 12 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.28
SAFW201-8 1/2 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.28
SAFW202 15 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.27
SAFW202-9 9/16 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.27
SAFW202-10 5/8 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.27
SAFW203 17 81 63.5 8.5 15 7 59 28.6 22 6 31.1 M6 0.26
SAFW203-11 11/16 81 63.5 8.5 15 7 59 28.6 22 6 31.1 M6 0.26
SAFW204 20 90 71 9.5 17 9 67 31 21.5 7 33.5 M8 0.37
SAFW204-12 3/4 90 71 9.5 17 9 67 31 21.5 7 33.5 M8 0.37
SAFW205 25 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFW205-14 7/8 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFW205-15 15/16 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFW205-16 1 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFW206 30 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFW206-17 1-1/16 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFW206-18 1-1/8 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFW206-19 1-3/16 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFW206-20 1-1/4 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFW207 35 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFW207-20 1-1/4 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFW207-21 1-5/16 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFW207-22 1-3/8 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFW207-23 1-7/16 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFW208 40 148 119 14.5 25 13.5 104 43.7 30.2 9 49.2 M12 1.2
SAFW208-24 1-1/2 148 119 14.5 25 13.5 104 43.7 30.2 9 49.2 M12 1.2
SAFW208-25 1-9/16 148 119 14.5 25 13.5 104 43.7 30.2 9 49.2 M12 1.2

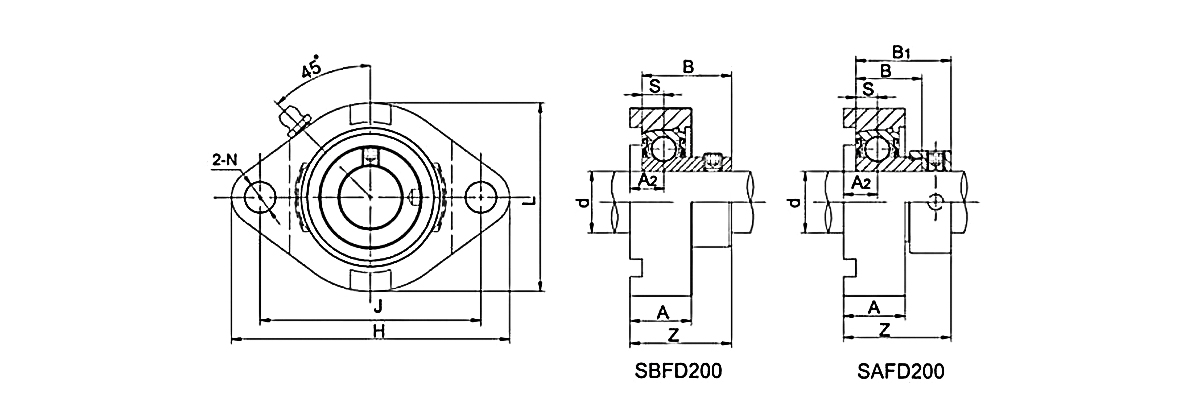

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight (kg)
d H J A2 A N L B S z
(in) (mm)
SBFD201 12 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.28
SBFD201-8 1/2 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.28
SBFD202 15 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.27
SBFD202-9 9/16 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.27
SBFD202-10 5/8 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.27
SBFD203 17 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.26
SBFD203-11 11/16 81 63.5 8.5 15 7 59 22 6 24.5 M6 0.26
SBFD204 20 90 71 9.5 17 9 67 25 7 27.5 M8 0.37
SBFD204-12 3/4 90 71 9.5 17 9 67 25 7 27.5 M8 0.37
SBFD205 25 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFD205-14 7/8 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFD205-15 15/16 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFD205-16 1 95 76 9.5 17.5 9 71 27 7.5 29 M8 0.44
SBFD206 30 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFD206-17 1-1/16 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFD206-18 1-1/8 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFD206-19 1-3/16 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFD206-20 1-1/4 113 90 12 20.5 12 84 30 8 34 M10 0.7
SBFD207 35 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFD207-20 1-1/4 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFD207-21 1-5/16 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFD207-22 1-3/8 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFD207-23 1-7/16 125 100 12.5 22 12 93 32 8.5 36 M10 0.91
SBFD208 40 148 119 14.5 25 13.5 104 34 9 39.5 M12 1.2
SBFD208-24 1-1/2 148 119 14.5 25 13.5 104 34 9 39.5 M12 1.2
SBFD208-25 1-9/16 148 119 14.5 25 13.5 104 34 9 39.5 M12 1.2

Unit No. Shaft Dia Dimensions(mm) Bolt Size (mm) Weight (kg)
d H J A2 A N L B1 B S Z
(in) (mm)
SAFD201 12 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.28
SAFD201-8 1/2 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.28
SAFD202 15 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.27
SAFD202-9 9/16 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.27
SAFD202-10 5/8 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.27
SAFD203 17 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.26
SAFD203-11 11/16 81 63.5 8.5 15 7 59 28.6 19.1 6 31.1 M6 0.26
SAFD204 20 90 71 9.5 17 9 67 31 21.5 7 33.5 M8 0.37
SAFD204-12 3/4 90 71 9.5 17 9 67 31 21.5 7 33.5 M8 0.37
SAFD205 25 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFD205-14 7/8 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFD205-15 15/16 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFD205-16 1 95 76 9.5 17.5 9 71 31.5 22 7.5 33.5 M8 0.44
SAFD206 30 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFD206-17 1-1/16 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFD206-18 1-1/8 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFD206-19 1-3/16 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFD206-20 1-1/4 113 90 12 20.5 12 84 35.7 23.8 8 39.7 M10 0.7
SAFD207 35 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFD207-20 1-1/4 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFD207-21 1-5/16 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFD207-22 1-3/8 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFD207-23 1-7/16 125 100 12.5 22 12 93 38.9 25.4 8.5 42.9 M10 0.91
SAFD208 40 148 119 14.5 25 13.5 104 43.7 30.2 9 49.2 M12 1.2
SAFD208-24 1-1/2 148 119 14.5 25 13.5 104 43.7 30.2 9 49.2 M12 1.2
SAFD208-25 1-9/16 148 119 14.5 25 13.5 104 43.7 30.2 9 49.2 M12 1.2

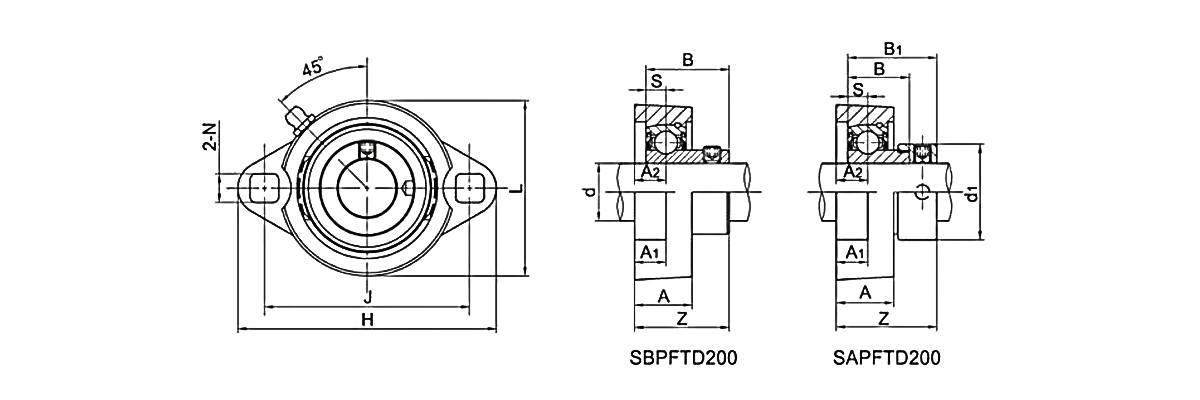

Unit No. Shaft Dia Dimensions (mm) Bolt Size Weight
d H J L A2 A A1 N s B z (mm) (in) (kg)
(in) (mm)
SBPFTD201 12 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD201-8 1/2 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD202 15 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD202-10 5/8 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD203 17 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD203-11 11/16 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD204-12 20 91 71.5 63 10.2 20 10.2 8.7 7 25 28.2 M8 5/16 0.27
SBPFTD204 3/4 91 71.5 63 10.2 20 10.2 8.7 7 25 28.2 M8 5/16 0.27
SBPFTD205-14 7/8 96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD205-15 15/16 96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD205 25 96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD205-16 1 96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD206-18 1-1/8 113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD206 30 113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD206-19 1-3/16 113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD206-20 1-1/4 113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD207-20 1-1/4 122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207-21 1-5/16 122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207-22 1-3/8 122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207 35 122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207-23 1-7/16 122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71

Unit No. Shaft Dia Dimensions (mm) Bolt Size Weight (kg)
d H J L A2 A A1 N s B B1 Z (mm) (in)
(in) (mm)
SAPFTD201 12 81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD201-8 1/2 81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD202 15 81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD202-10 5/8 81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD203 17 81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD203-11 11/16 81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD204-12 3/4 91 71.5 63 10.2 20 10.2 8.7 7.5 21.5 31 33.6 M8 5/16 0.29
SAPFTD204 20 91 71.5 63 10.2 20 10.2 8.7 7.5 21.5 31 33.6 M8 5/16 0.29
SAPFTD205-14 7/8 96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD205-15 15/16 96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD205 25 96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD205-16 1 96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD206-18 1-1/8 113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.6
SAPFTD206 30 113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.6
SAPFTD206-19 1-3/16 113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.6
SAPFTD206-20 1-1/4 113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.6
SAPFTD207-20 1-1/4 122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207-21 1-5/16 122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207-22 1-3/8 122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207 35 122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207-23 1-7/16 122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84

Productos recomendados

Ingeniería del futuro del movimiento
Acerca de UKL
Fundada en 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) es China Cojinete de novia de 2 pernos proveedores y OEM/ODM Cojinete de novia de 2 pernos empresa, una empresa integrada industrial y comercial que se enfoca en la fabricación de precisión, combinando I+D, producción y ventas.
La empresa se especializa en soluciones de rodamientos de alto rendimiento, brindando soporte técnico para industrias globales con demandas excepcionalmente altas de precisión y fiabilidad.

Con más de 200 profesionales calificados y una base de producción completamente modernizada, las instalaciones de UKL cubren todo el proceso de fabricación: forjado, recocido, torneado, tratamiento térmico, rectificado y ensamblaje automatizado.
Aprovechando más de 15 años de experiencia en exportación OEM/ODM, UKL responde rápidamente a las necesidades del cliente, ofreciendo servicios flexibles y personalizados para clientes en Europa, Asia, África y Medio Oriente.

Ukl Bearing Manufacturing Co.,Ltd Más sobre nosotros Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    años

    Experiencia en la industria

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversidad de modelos

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Número de empleados

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valor anual de las exportaciones

Ukl Bearing Manufacturing Co.,Ltd
Certificado de honor
Noticias
Conocimiento del sector Cojinetes montados

En los sistemas mecánicos industriales, la facilidad de instalación y la estabilidad de una unidad de rodamiento son tan críticas como el propio rodamiento. Rodamientos montados (también conocidas como unidades con carcasa) constan de un rodamiento, generalmente de bolas o de rodillos, preinstalado en una carcasa duradera. Este diseño permite el empernado directo a los marcos o superficies de la máquina, eliminyo la necesidad de un mecanizado complejo de la carcasa interna.

como profesional Fábrica de rodamientos y empresa de fabricación de rodamientos en China. , UKL rodamientos Manufacturing Co., Ltd. (Wuxi) propociona una amplia gama de rodamientos de bolas montados and rodamientos de rodillos montados . Nuestras unidades están diseñadas para una instalación rápida y una confiabilidad excepcional, brindando sopote técnico para industrias globales en entornos exigentes.

Comprender la diferencia: unidades de bola y de rodillo

La elección entre una unidad montada sobre bolas o sobre rodillos depende de los requisitos de carga y velocidad de su aplicación. En UKL, optimizamos ambos diseños para lograr el máximo rendimiento.

  • Rodamientos de bolas montados: Por lo general, se basan en rodamientos rígidos de bolas con un diámetro exterior esférico. Son ideales para aplicaciones de carga ligera a moderada de alta velocidad y pueden adaptarse a desalineaciones estáticas moderadas.
  • Rodamientos de rodillos montados: Estas unidades, que utilizan rodillos esféricos o cilíndricos, están diseñadas para cargas radiales y axiales de alta resistencia. Son el estándar para sistemas transportadores de minería, construcción y de servicio pesado donde la durabilidad es la prioridad.

Clasificación técnica: tipos y configuraciones de carcasas

UKL ofrece varios estilos de carcasa para adaptarse a diferentes orientaciones de montaje y limitaciones de espacio.

Estilo de vivienda Nombre común Mejor para Aplicación típica
Bloque de almohada Serie UCP/SN Superficies de apoyo horizontales Accionamientos transportadores, ventiladores, sopladores.
Bloque de brida Serie UCF/UCFL Superficies verticales o perpendiculares Mezcladoras, maquinaria de envasado.
Unidad de recogida Serie UCT Aplicaciones tensoras Tensores de cinta transportadora
Unidad de cartucho Serie UCC Montaje preciso en orificio cilíndrico Maquinaria agrícola

La ventaja de UKL: fabricación de precisión en China

Desde 2020, UKL rodamientos Manufacturing Co., Ltd. ha combinado su base de producción modernizada con 15 años de experiencia en exportación OEM/ODM para proporcionar unidades habitacionales de clase mundial.

1. Construcción de viviendas de alta resistencia

El rendimiento de un rodamiento montado depende en gran medida del soporte. UKL utiliza alta calidad Hierro fundido (HT200) or Hierro dúctil para uso industrial estándar, y Acero inoxidable or Termoplástico para ambientes corrosivos y de calidad alimentaria. Cada alojamiento está mecanizado con precisión para garantizar un ajuste seguro del inserto del rodamiento.

2. Sistemas de sellado avanzados

La contaminación es la principal causa de falla de las unidades montadas. Nuestros rodamientos cuentan con sellos de múltiples labios (como sellos R o deflectores) que mantienen la grasa dentro y el polvo fuera. Para entornos extremos, ofrecemos sellos de triple labio especializados que proporcionan una barrera hermética contra la humedad y la arena.

3. Producción integrada y tratamiento térmico

A diferencia de muchos proveedores, UKL gestiona todo el proceso de fabricación, desde forja y recocido de los insertos de rodamiento hasta el final montaje automatizado . Nuestro proceso de tratamiento térmico garantiza que las pistas de rodadura de los rodamientos posean la dureza necesaria para soportar las vibraciones y cargas de impacto comunes en aplicaciones montadas.

4. Experiencia global y personalización

Atendiendo a clientes de Europa, Asia, África y Medio Oriente, ofrecemos unidades métricas y en pulgadas. con nuestro Capacidades OEM/ODM , podemos personalizar los tipos de grasa, los colores de la carcasa y los mecanismos de bloqueo (tornillo de fijación, collar excéntrico o manguito adaptador cónico) para satisfacer los requisitos específicos de su equipo.

Aplicaciones en industrias globales

Nuestros rodamientos montados de alto rendimiento son la columna vertebral confiable para:

  • Equipo agrícola: Plantadoras, cosechadoras y sistemas de riego.
  • Alimentos y bebidas: Líneas transportadoras y plantas embotelladoras resistentes al lavado.
  • Minería y Construcción: Transportadores y cribas de áridos de alta resistencia.
  • Manejo de materiales: Sistemas de equipaje en aeropuertos y clasificación automatizada de almacenes.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la ventaja de utilizar un rodamiento montado sobre un “bloque de almohada”?
Una chumacera (o plomada) está diseñada para soportar un eje que corre paralelo a la superficie de montaje. La principal ventaja es la facilidad de instalación; la unidad simplemente se atornilla y el anillo exterior esférico del rodamiento le permite autoalinearse con el eje, compensando pequeñas imprecisiones en el montaje.

2. ¿Cuándo debo pasar de rodamientos de bolas montados a rodamientos de rodillos montados?
Si su aplicación implica cargas de choque fuertes, vibraciones o pesos extremos (como en minería o procesamiento de madera), rodamientos de rodillos montados son necesarios. Proporcionan una capacidad de carga significativamente mayor y una vida útil más larga en condiciones difíciles en comparación con las unidades de bolas.

3. ¿Cómo garantiza UKL que sus rodamientos montados sean resistentes al lavado?
Para las industrias alimentaria y química, ofrecemos carcasas de acero inoxidable o unidades termoplásticas especializadas combinadas con inserciones de rodamientos de acero inoxidable. Están diseñados con superficies lisas para evitar la acumulación de bacterias y utilizan lubricantes de calidad alimentaria que resisten los chorros de agua a alta presión.

4. ¿Cuáles son los diferentes métodos de bloqueo del eje disponibles?
UKL ofrece tres estilos de bloqueo principales:

  • Tornillo de fijación: Sencillo y eficaz para la mayoría de aplicaciones.
  • Collar de bloqueo excéntrico: Lo mejor para ejes que giran en una dirección.
  • Manguito adaptador cónico: Proporciona un agarre de 360 grados, ideal para entornos de alta velocidad o alta vibración.

5. ¿UKL proporciona insertos de repuesto para carcasas existentes?
Sí. Como fabricante integrado, producimos una gama completa de insertos de repuesto (series UC, SA, SB, UK). Nuestros insertos están diseñados según los estándares internacionales, lo que los hace compatibles con la mayoría de las carcasas industriales estándar a nivel mundial.
