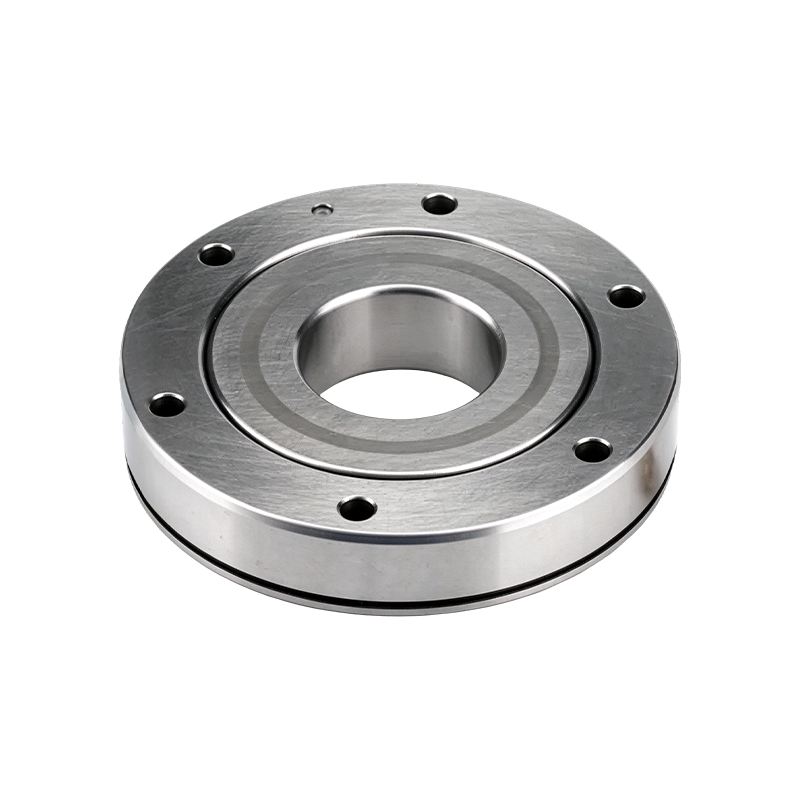

XSU080168 es un rodamiento giratorio de rodillos cruzados sin engranajes de la serie XSU, que presenta sellos de sección delgada en ambos lados y un diseño de anillo interior y exterior integrado con orificios de montaje premecanizados para una instalación conveniente. Los rodillos cilíndricos están dispuestos ortogonalmente en una pista de rodadura en forma de V de 90°, lo que permite que un solo rodamiento soporte simultáneamente cargas radiales, cargas axiales y momentos de vuelco combinados. Con grados de precisión disponibles hasta P2, este rodamiento ofrece alta rigidez y precisión de rotación estable, lo que lo hace adecuado para una amplia gama de mecanismos giratorios de precisión.
Anillos interiores y exteriores integrados con orificios de montaje premecanizados: Los anillos interior y exterior cuentan con una estructura integrada con orificios de montaje premecanizados, lo que permite una fijación directa con pernos sin bridas ni carcasas de soporte adicionales. Este diseño minimiza el impacto de la instalación en el rendimiento del rodamiento, lo que ayuda a mantener una precisión de rotación y una transmisión de par estables.
Disposición de rodillos cruzados ortogonales de 90°: Los rodillos cilíndricos están dispuestos alternativamente dentro de pistas de rodadura en forma de V. Un solo rodamiento puede soportar simultáneamente cargas radiales, cargas axiales y momentos de vuelco, lo que proporciona una gran adaptabilidad a cargas multidireccionales combinadas y al mismo tiempo mantiene una estructura compacta y una alta rigidez.
Diseño sin engranajes: El rodamiento no tiene dientes de engranaje integrales, lo que le permite funcionar con sistemas de transmisión externos. Se puede combinar con anillos de engranajes externos, motores de transmisión directa (DD) y otros componentes de transmisión para formar mecanismos giratorios de precisión, lo que ofrece flexibilidad en la configuración de la transmisión.
Sellos de sección delgada en ambos lados: Se instalan elementos de sellado de sección delgada en ambos lados del rodamiento para ayudar a prevenir la entrada de polvo y retener el lubricante interno durante períodos prolongados, lo que respalda un funcionamiento confiable en diversas condiciones de trabajo.
Opciones de alta precisión: Los grados de precisión P5, P4 y P2 están disponibles para cumplir con los requisitos de precisión de aplicaciones rotativas de precisión exigentes.
Dimensiones y especificaciones del núcleo
| Elemento de parámetro | Valor |
| modelo | XSU080168 |
| Tipo de rodamiento | Rodamiento giratorio de rodillos cruzados (juntas de chapa fina sin engranajes en ambos lados) |
| Diámetro interior (dᵢ) | 130mm |
| Diámetro exterior (Da) | 205 milímetros |
| Altura (Al) | 25,4 milímetros |
| Diámetro interior del anillo exterior (Di) | 174 milímetros |
| Diámetro exterior del anillo interior (da) | 159 milímetros |
| Altura del anillo exterior/interior | 24,8mm/24,8mm |
| Diámetro del círculo primitivo del anillo exterior de los orificios de montaje (La) | 190 milímetros |
| Diámetro del círculo primitivo del anillo interior de los orificios de montaje (Li) | 145mm |
| Número de orificios de montaje | 12 agujeros en cada uno de los anillos interior y exterior. |
| Diámetro del orificio de montaje (dB) | 6,8 mm (Avellanado φ11, profundidad 6,8 mm) |
| Peso | Aprox. 3,3 kilos |
Capacidad de carga y rendimiento
| Parámetro | Valor |
| Clasificación de carga dinámica básica, axial (Ca) | 66.000 N (66 kN) |
| Clasificación de carga estática básica, axial (C0a) | 240.000 N (240 kN) |
| Clasificación de carga dinámica básica, radial (Cr) | 47.000 N (47 kN) |
| Clasificación de carga estática básica, radial (C0r) | 118.000 N (118 kN) |
| Velocidad límite (nG) | 227 rpm |
| Carga radial máxima (pernos) | 8.180 norte |
| Rango de temperatura de funcionamiento | -30 ℃ ~ 80 ℃ |
