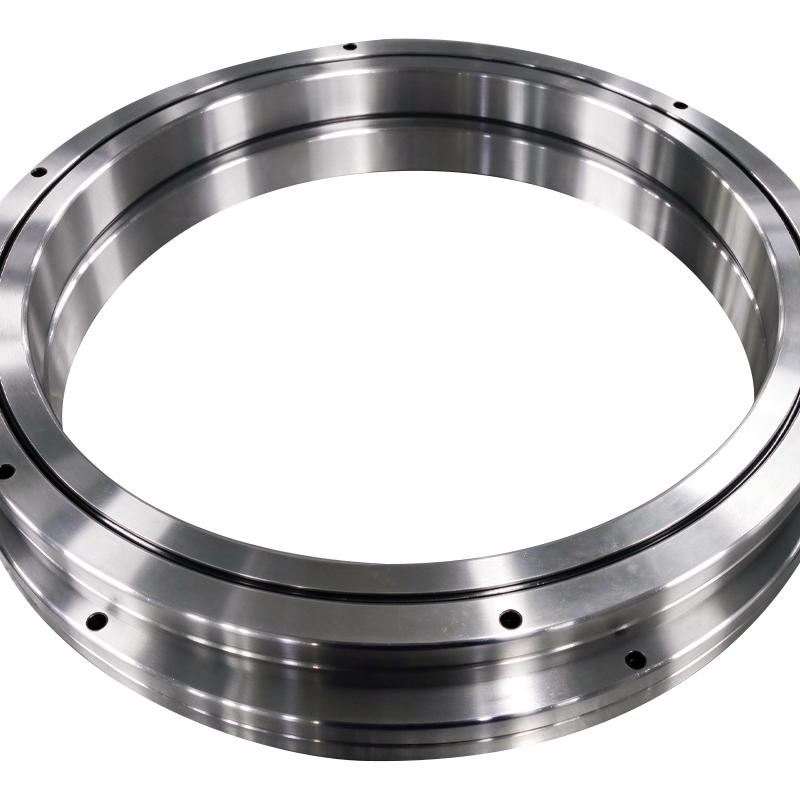

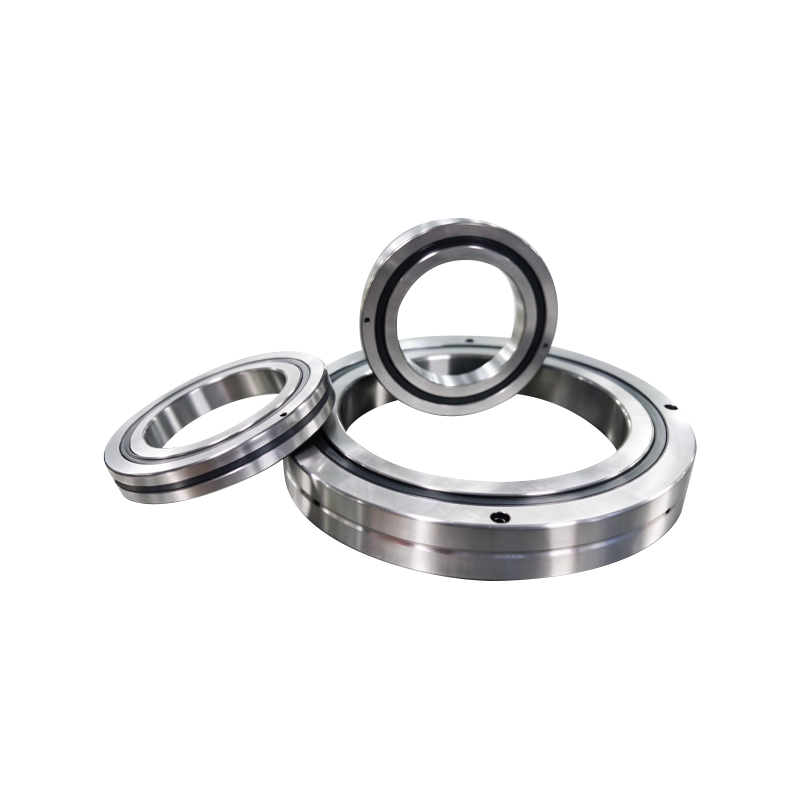

Rodamiento de rodillos cruzados de anillo interior integral RB 2008

Grados de precisión y designaciones de sufijos

1. Grados de precisión: Disponible en los grados P5, P4 y P2. Cuanto menor sea el número de grado, mayor será la precisión.

2. Designaciones de sufijos:

• UU: Sellado por ambos lados.
• C0/C1: Grados de juego interno radial.



Características y ventajas del producto

1. Diseño Estructural

Los rodamientos de rodillos cruzados de la serie RB utilizan rodillos cilíndricos dispuestos alternativamente a 90° dentro de pistas de rodadura en forma de V. Los rodillos están separados por una jaula o espaciadores para mantener el posicionamiento y el espaciado adecuados. El anillo exterior consta de dos secciones separadas aseguradas mediante remaches o pernos, mientras que el anillo interior presenta una estructura integrada de una sola pieza.

2. Ventajas clave

Capacidad de carga multidireccional: Los rodillos dispuestos en cruz permiten que un solo rodamiento se adapte a cargas radiales, cargas axiales y cargas de momento combinadas. Esto elimina la necesidad de múltiples rodamientos en muchas aplicaciones y admite condiciones de carga complejas.

Alta rigidez: En comparación con las disposiciones convencionales que combinan rodamientos axiales y rodamientos radiales, la rigidez se puede aumentar aproximadamente entre 3 y 4 veces, según el diseño y las condiciones de funcionamiento. El rodamiento mantiene una rigidez estable del soporte incluso en momentos de vuelco.

Alta precisión rotacional: El anillo interior integrado es adecuado para aplicaciones en las que el anillo interior gira, proporcionando una precisión de rotación estable a nivel de micras. El diseño de anillo dividido también permite el ajuste de la holgura y se puede mantener una alta precisión de rotación cuando se aplica correctamente la precarga.

Diseño compacto de paredes delgadas: Los anillos interior y exterior presentan un perfil compacto y una sección transversal delgada, lo que minimiza el espacio de instalación y ayuda a reducir el peso total del equipo. Esto hace que el rodamiento sea adecuado para maquinaria de precisión con espacio de montaje limitado.

Aplicaciones

• Robots industriales: Articulaciones de robots, juntas rotativas y componentes giratorios en manipuladores robóticos.
• Máquinas Herramientas: Mesas giratorias en centros de mecanizado, mesas indexadoras y motores torque de accionamiento directo.
• Medición de precisión: Mesas giratorias de precisión, instrumentos de metrología y equipos de inspección de precisión.
• Equipos médicos y semiconductores: Instrumentos médicos, equipos de fabricación de semiconductores y maquinaria de producción de circuitos integrados.
• Otras aplicaciones: Plataformas rotativas huecas y cabezales indexadores CNC.

Áreas de aplicación clave: Equipos que requieren una alta precisión de rotación del anillo interior, incluidas mesas indexadoras de máquinas herramienta, motores de accionamiento directo del rotor interior y otros componentes giratorios.

Directrices de instalación y funcionamiento

1. Preparación antes de la instalación

Limpieza e Inspección: Limpie a fondo la carcasa del cojinete, el eje y los componentes acoplados. Asegúrese de que todas las superficies estén libres de rebabas, bordes afilados y contaminantes.

Requisitos ambientales: Mantener un ambiente de trabajo limpio y libre de polvo. Mantenga las manos secas y evite contaminar el rodamiento durante su manipulación e instalación.

2. Procedimientos de instalación clave

Corrección de alineación (paso crítico)

Puede producirse una ligera desalineación en las uniones de los anillos interior y exterior divididos. Antes de montar el rodamiento en su alojamiento, afloje los tornillos de fijación del aro interior o exterior según corresponda y utilice un mazo de plástico para corregir la alineación. Cuando los remaches de sujeción se colocan en su posición, una ligera deformación puede ayudar a compensar una desalineación menor.

Instalación cuidadosa y uniforme

RB 2008 es un cojinete de paredes delgadas y puede inclinarse fácilmente durante la instalación. Mantenga el rodamiento nivelado durante todo el proceso. Utilice un mazo de plástico para golpear uniformemente alrededor de la circunferencia, asentando gradualmente el rodamiento en su lugar. Verifique que el rodamiento esté total y uniformemente asentado contra la superficie de contacto.

Fijación axial

La fijación axial se consigue mediante una brida de sujeción o una placa de retención. La brida debe presionar contra el lado apropiado del anillo interior o exterior, según la disposición de montaje. Controle estrictamente las tolerancias dimensionales de todos los componentes acoplados para garantizar que la brida asegure el rodamiento correctamente.

3. Prácticas prohibidas

No desmonte el rodamiento

Los componentes del anillo partido están asegurados mediante remaches o pernos y no deben separarse durante la instalación o el uso normal. El reensamblaje incorrecto de la jaula o los espaciadores puede afectar seriamente el rendimiento rotacional.

No aplique fuerzas de impacto adicionales a los sujetadores

No golpee los remaches o pernos de sujeción durante la instalación o extracción, ya que esto podría deformar o dañar los sujetadores.

Observe la dirección de eliminación correcta

Al retirar el anillo exterior, no empuje el anillo interior hacia adentro. Al retirar el anillo interior, no empuje el anillo exterior hacia afuera. Se recomienda que se proporcionen orificios de extracción roscados en la carcasa de soporte para que se puedan usar pernos para empujar el rodamiento hacia afuera, minimizando el riesgo de daños por impacto.

Ajuste de precarga y holgura

Los aros interior y exterior de los rodamientos de la serie RB tienen un diseño de anillo dividido que permite el ajuste de la holgura. La precarga se puede controlar ajustando el espacio entre las secciones del anillo, usando cuñas de ajuste o regulando el par de sujeción.

Cuando se aplica correctamente, la precarga ayuda a mantener una alta precisión de rotación y mejora la rigidez del rodamiento. El valor de precarga apropiado debe determinarse con referencia al catálogo de productos del fabricante y a las condiciones de funcionamiento reales, incluida la rigidez requerida, el par permitido y el aumento de temperatura.

Lubricación y Mantenimiento

Los rodamientos RB 2008 se suministran con grasa precargada de fábrica, salvo pedidos especiales. En condiciones normales de funcionamiento, generalmente se pueden instalar y utilizar sin lubricación inicial adicional.

Mantenimiento de rutina: Dependiendo de las condiciones de funcionamiento, reponga o reemplace la grasa cada 1 a 6 meses como pauta de mantenimiento general. Se admiten tanto la lubricación con grasa como la lubricación con aceite. El método de lubricación real y el intervalo de mantenimiento deben determinarse de acuerdo con la velocidad de operación, la carga, la temperatura, el entorno y las recomendaciones del fabricante.
