Cómo instalar un anillo Nilos AV 2206 (guía paso a paso)

Para instalar correctamente el 2206 AV Anillo Nilos, colóquelo de modo que el lado convexo (abierto) apunte hacia la pista de rodadura del rodamiento. El anillo debe asentarse al ras contra el aro exterior del rodamiento. El Anillo Nilos 2206 AV tiene una holgura de diseño c = 0,3 mm que debe permanecer libre de distorsión. Utilice un punzón plano o una prensa con fuerza uniforme alrededor de la circunferencia; nunca martille directamente sobre el sello.

¿Qué hace que el anillo 2206 AV Nilos sea diferente?

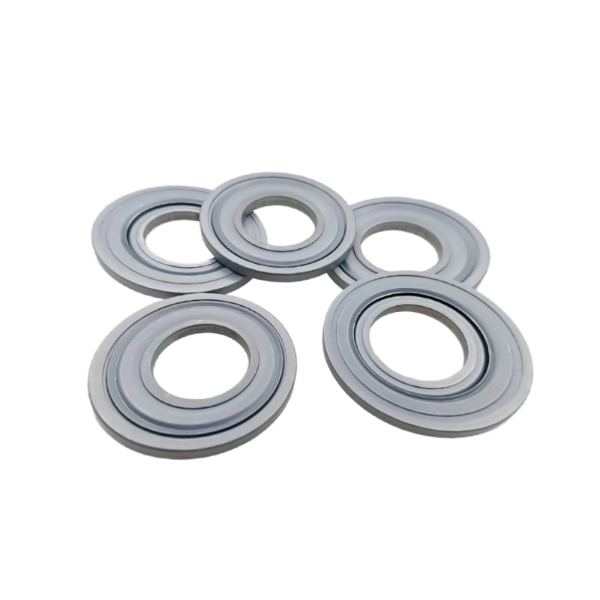

El anillo Nilos 2206 AV es un sello laberíntico de metal de precisión, no un sello de labio de goma. Consiste en un anillo de acero conformado con una geometría específica. Según las dimensiones estándar, este anillo Nilos tiene un diámetro interior (d) de 30 mm, un diámetro exterior (D) de 56,2 mm, un ancho (a) de 44 mm y una altura del labio (i) de 2,5 mm. El espesor del acero (c) es de 0,3 mm. Este diseño rígido crea un laberinto sin contacto que retiene la grasa y permite la rotación libre, a diferencia de los sellos de goma que crean fricción y desgaste.

Instalación paso a paso del Anillo Nilos 2206 AV

1. Inspeccionar el cojinete y el orificio del alojamiento.

Antes de instalar el anillo Nilos 2206 AV, verifique que el aro exterior del rodamiento y el hombro de la carcasa estén limpios, secos y libres de rebabas. Cualquier partícula de más de 0,05 mm puede levantar el anillo de Nilos, destruyendo el espacio libre preciso de 0,3 mm.

2. Identificar la orientación correcta

Sostenga el anillo Nilos 2206 AV con el lado abierto (el lado con una ranura o hueco visible) hacia el aro interior del rodamiento. El lado más plano y cerrado debe mirar hacia afuera. Instalar este anillo Nilos al revés atrapará residuos contra el rodamiento, provocyo un desgaste rápido.

3. Aplique una presión uniforme sobre el asiento

Utilice una prensa de eje o una prensa hidráulica con una manga plana que entre en contacto solo con el borde exterior del anillo Nilos 2206 AV. La fuerza de asiento recomendada es de 1,5 a 3,0 kN. Si no dispone de una prensa, utilice un mazo de cara blanda y un punzón tubular que coincida con el diámetro exterior (56,2 mm). Toque en forma de estrella (de 6 a 8 toques ligeros) para evitar que se incline.

4. Verificar la holgura y alineación final

Después de asentar el anillo 2206 AV Nilos, el espacio radial entre el anillo y el anillo interior del rodamiento debe ser de 0,2 a 0,4 mm. Utilice una galga de espesores en cuatro puntos (0°, 90°, 180°, 270°). Una variación mayor a 0,1 mm indica desalineación. El juego axial (c) debe permanecer en los 0,3 mm diseñados; cualquier reducción significa que el anillo Nilos se deforma.

Dimensiones críticas para el anillo Nilos 2206 AV

La instalación precisa de este anillo Nilos depende de hacer coincidir el sello con las dimensiones del rodamiento. A continuación se muestran las tolerancias clave:

• Diámetro interior (d) : 30,0 mm ±0,1 mm
• Diámetro exterior (D) : 56,2 mm 0,1 / -0,0 mm
• Ancho (a) : 44,0 mm ±0,2 mm
• Altura del labio (i) : 2,5 mm ±0,05 mm
• Espesor del metal (c) : 0,3 mm ±0,02 mm

Las desviaciones más allá de estas tolerancias bloquearán el rodamiento (si el anillo Nilos está demasiado apretado) o permitirán la entrada de contaminación (si está demasiado flojo). Mida siempre antes de la instalación.

Errores comunes al instalar un anillo Nilos

• Orientación invertida : El 2206 AV Anillo Nilos no puede purgar los residuos cuando se instala al revés. La grasa se escapa dentro 50-100 horas en lugar de durar miles de horas.
• Apretar demasiado o martillar directamente : La distorsión cambia el c = 0,3 mm autorización a casi cero. El anillo Nilos roza el anillo interior, provocando calor y ruido a los pocos minutos de funcionamiento.
• asientos excéntricos : Un lado del anillo Nilos es más profundo que el otro. Esto crea un espacio variable (de 0,1 mm a 0,5 mm), lo que permite que partículas más grandes que 150 micras para entrar en el rodamiento.
• Usando una deriva de tamaño insuficiente : Una deriva menor que 56,2 milímetros concentra la fuerza en el labio del anillo Nilos, deformando permanentemente el delicado perfil del laberinto.

Evite estos errores utilizando una herramienta de prensa del tamaño adecuado (diámetro de contacto = 56,2 milímetros ) y verificar nuevamente la orientación antes de colocar el 2206 AV Anillo Nilos .

Cómo confirmar una instalación exitosa del anillo Nilos

Después de presionar el 2206 AV Anillo Nilos En la carcasa, realice dos verificaciones rápidas:

• prueba de rotación : Gire el aro interior del rodamiento con la mano. debe girar suavemente sin sonido de raspado . Cualquier resistencia significa que el anillo Nilos está tocando la parte giratoria.
• Comprobación de asientos al ras : El outer edge of the 2206 AV Anillo Nilos debería ser enrasado o empotrado hasta 0,1 mm debajo de la cara de la carcasa. Una protuberancia superior a 0,2 mm indica un asentamiento incompleto.

Si se cumplen ambas condiciones, este anillo Nilos proporciona el efecto laberinto deseado: retiene la grasa y bloquea el polvo grueso (las partículas <30 µm generalmente son inofensivas).

Herramientas necesarias para instalar el anillo Nilos 2206 AV

• Prensa de eje o prensa hidráulica (fuerza recomendada: 1,5 – 3,0 kN )
• Punzón tubular plano con diámetro interior >30 mm y diámetro exterior 56,2 milímetros
• Juego de galgas de espesores (0,05 mm a 1,0 mm)
• Paño limpio y sin pelusa y alcohol isopropílico.
• Calibre digital (para verificar d=30 mm and Profundidad=56,2 mm antes de la instalación)

El uso de herramientas adecuadas evita la distorsión y garantiza la 0,3 milímetros Se mantiene la holgura de diseño del anillo de Nilos.

Preguntas frecuentes sobre el Anillo 2206 AV Nilos

¿Se puede reutilizar el anillo 2206 AV Nilos después de retirarlo?

No. El anillo Nilos AV 2206 es un componente metálico formado con precisión que se deforma ligeramente durante el prensado. La eliminación casi siempre cambia el espesor c=0,3 mm o crea puntos planos en el perfil del laberinto. Utilice siempre un anillo Nilos nuevo para un sellado fiable.

¿Qué diámetro de carcasa se requiere para este anillo Nilos?

El anillo Nilos AV 2206 requiere un orificio de carcasa con una tolerancia H7 de 56,2 mm (normalmente 56,2 0,03 / -0,0 mm). Un orificio superior a 56,25 mm no asegurará el anillo Nilos: podría girar o caerse. Si el orificio está desgastado, utilice un compuesto de retención específico para sellos metálicos o reemplace la carcasa.

¿Se debe aplicar lubricante al anillo Nilos antes de la instalación?

Engrase ligeramente el orificio de la carcasa y el borde exterior del anillo Nilos 2206 AV con una grasa fina (por ejemplo, NLGI 2). No permita que la grasa entre en la ranura laberíntica del anillo Nilos; puede atraer polvo abrasivo. El espacio interior c = 0,3 mm debe permanecer seco para funcionar como un verdadero laberinto.

¿Cómo se compara un anillo Nilos con un anillo de sellado de goma?

A diferencia de los sellos de goma que crean fricción (par de arrastre de 0,1 a 0,3 Nm), el anillo Nilos 2206 AV es un sello metálico sin contacto: agrega una fricción casi nula. Las juntas de goma fallan por encima de los 100 °C, mientras que este anillo Nilos resiste los 200 °C. Sin embargo, un anillo Nilos no puede sellar contra líquidos o polvo muy fino (<10 µm) tan eficazmente como un sello de labio de contacto. Elija según sus condiciones de funcionamiento.

Expectativas de rendimiento después de la instalación correcta del anillo Nilos

cuando el 2206 AV Anillo Nilos está instalado correctamente (lado abierto hacia el rodamiento, uniforme 0,3 milímetros juego, sin distorsión), el rodamiento logrará:

• Retención de grasa: >95% de grasa original después de 2000 horas a velocidades moderadas (3000 rpm).
• Exclusión de contaminantes: Partículas mayores que 0,1mm se bloquean eficazmente.
• Aumento de temperatura: Menos de 10°C por encima de la temperatura ambiente debido al diseño laberíntico sin contacto del anillo Nilos.

Las desviaciones del procedimiento de instalación provocan fallas prematuras en los rodamientos dentro de 50 a 200 horas. Trate siempre el anillo Nilos 2206 AV como un componente de precisión: manipúlelo con cuidado, instálelo correctamente y protegerá su rodamiento durante miles de horas.
