¿Cómo elegir el rodamiento de bolas de contacto angular adecuado para aplicaciones de alta velocidad?

Seleccionar el componente rodante óptimo para maquinaria rotativa de alta velocidad requiere un conocimiento profundo de las condiciones operativas, la geometría interna y la gestión térmica. Entre la maquinaria de precisión, rodamientos de bolas de contacto angular son la opción preferida debido a su capacidad para manejar cargas radiales y axiales combinadas mientras mantienen altas velocidades de rotación.

Comprender las demandas de la operación de alta velocidad

Las aplicaciones de alta velocidad, como husillos de máquinas herramienta, turbocompresores, motores de alta frecuencia y unidades de potencia auxiliares aeroespaciales, plantean exigencias únicas en el rendimiento de los rodamientos. Los principales desafíos incluyen el aumento de la fuerza centrífuga, la expansión térmica, la ruptura de la película lubricante y la inestabilidad de la jaula. Un rodamiento que funciona bien a velocidades moderadas puede fallar prematuramente bajo velocidades de rotación altas debido a una generación excesiva de calor o un juego interno insuficiente.

Para afrontar estos desafíos, los ingenieros deben evaluar varios parámetros: ángulo de contacto, grado de precisión, material de la jaula, método de lubricación y precarga. La combinación correcta garantiza un bajo aumento de temperatura, una alta rigidez y una vida útil prolongada.

Por qué los rodamientos de bolas de contacto angular destacan a altas velocidades

A diferencia de los rodamientos rígidos de bolas, los rodamientos de bolas de contacto angular están diseñados con un ángulo de contacto específico entre las bolas y las pistas de rodadura. Este ángulo les permite soportar cargas axiales significativas al tiempo que permite altas velocidades de rotación. Cuanto menor sea el diámetro de la bola en relación con el círculo primitivo y cuanto más ligera sea la jaula, menor será la fuerza centrífuga a altas velocidades.

Para la mayoría de las aplicaciones industriales de alta velocidad, se prefieren los rodamientos con un ángulo de contacto de 15° o 25° a aquellos con 40°. El ángulo de contacto reducido reduce el calor generado y permite una velocidad límite más alta. Al revisar una hoja de datos de un rodamiento 7308, el ángulo de contacto se indica mediante sufijos como “AC” (25°) o “B” (40°). Para husillos de velocidad ultraalta, se puede especificar una versión de 15°, aunque es menos común en el tamaño 7308.

La serie de rodamientos 7308 como caso de estudio

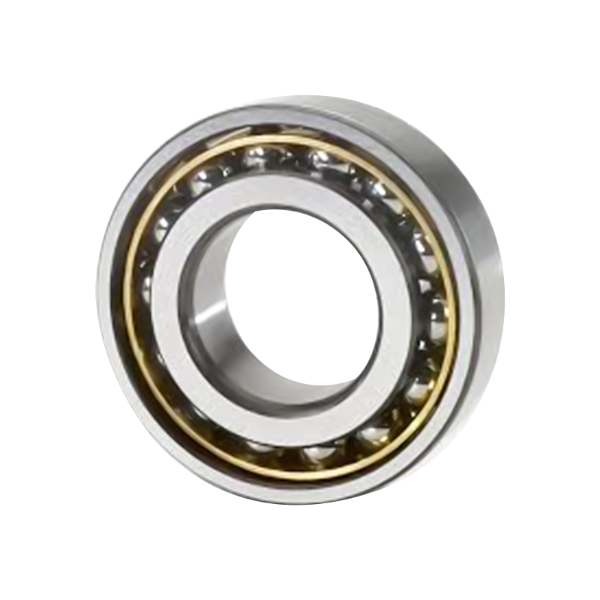

El rodamiento 7308 es un rodamiento de bolas de contacto angular de tamaño mediano con un diámetro interior de 40 mm, un diámetro exterior de 90 mm y un ancho de 23 mm. Se utiliza ampliamente en husillos, bombas, compresores y cajas de engranajes de uso general. Su popularidad proviene del equilibrio entre capacidad de carga y capacidad de velocidad. Sin embargo, dentro de la familia 7308 existen múltiples variaciones que afectan significativamente el rendimiento de alta velocidad.

Variaciones clave en la familia 7308

Cuando se busca aplicaciones de alta velocidad, el diseño y el material de la jaula son fundamentales. Las jaulas de poliamida (nylon) son livianas y ofrecen excelentes características de alta velocidad. El rodamiento 7308 BEP representa una variante común con una jaula de poliamida y un ángulo de contacto de 40°. Si bien el ángulo de 40° proporciona una mayor rigidez axial, genera más calor que su homólogo de 25°. Para aplicaciones realmente de alta velocidad, algunos ingenieros prefieren el tipo AC con jaula de latón o Ojeada.

La siguiente tabla resume las principales variantes relevantes para la selección de alta velocidad.

Para aplicaciones donde limitar la velocidad es la principal restricción, un rodamiento 7308 con un ángulo de contacto de 25° y una jaula liviana puede ser superior a los tipos más comunes de 40°, incluso si la capacidad de carga axial está algo reducida.

Selección basada en el juego interno y la precarga

La operación a alta velocidad requiere un control cuidadoso del juego interno. A velocidades elevadas, la fuerza centrífuga empuja las bolas hacia afuera y el anillo interior se expande mientras que el anillo exterior puede permanecer más frío. Esto puede provocar una reducción del juego radial interno y provocar interferencias o una precarga excesiva. Por lo tanto, un rodamiento destinado a altas velocidades debe comenzar con un juego interno mayor que el normal, típicamente clase C3 o incluso C4.

Para los rodamientos de bolas de contacto angular utilizados en pares o juegos, la precarga es un factor decisivo. La precarga ligera casi siempre se especifica para husillos de alta velocidad, mientras que la precarga pesada se reserva para aplicaciones de baja velocidad y alta rigidez. Los fabricantes proporcionan clases de precarga (por ejemplo, ligera, media, pesada) que influyen directamente en la velocidad de rotación máxima alcanzable.

Al evaluar un rodamiento 7308 para un husillo de 10 000 rpm, un punto de partida típico es una precarga ligera con holgura C3. Por el contrario, un rodamiento 7308 BEP pedido con precarga media puede sobrecalentarse por encima de 8000 rpm a menos que se apliquen medidas de enfriamiento especiales.

Materiales de las jaulas y su papel en la velocidad

La jaula separa y guía los elementos rodantes. A altas velocidades, la masa de la jaula y la fricción se vuelven dominantes. Los materiales livianos reducen la carga centrífuga en los brazos de la jaula. A continuación se muestra una comparación de materiales de jaula comunes para rodamientos de bolas de contacto angular.

Para la mayoría de las aplicaciones de alta velocidad por debajo de 120 °C de temperatura de funcionamiento, una jaula de poliamida ofrece la mejor relación velocidad-coste. Esto explica la popularidad del rodamiento 7308 BEP en equipos giratorios de alta velocidad de uso general.

Estrategia de lubricación para rodamientos de bolas de contacto angular de alta velocidad

Podría decirse que la lubricación es el factor más importante que influye en la vida útil de los rodamientos a alta velocidad. Se utilizan dos métodos principales: lubricación aceite-aire (neblina de aceite o chorro de aceite) y lubricación con grasa. Cada uno tiene diferentes límites de velocidad.

• Lubricación con grasa Es más simple y limpio, pero la viscosidad del aceite base y el tipo de espesante limitan la velocidad. Se requieren grasas de alta velocidad con aceites sintéticos (PAO o éster) y aceites base de baja viscosidad. Para un rodamiento 7308, la lubricación con grasa generalmente admite velocidades de hasta el 60% al 70% del límite de lubricación con aceite.
• Lubricación aceite-aire Proporciona las velocidades más altas. Se inyecta una cantidad precisa de aceite en una corriente de aire, enfriando el rodamiento mientras se lubrica. Este método es obligatorio para husillos de velocidad ultraalta que superan las 20.000 rpm en la clase de diámetro interior de 40 mm.

Al seleccionar un rodamiento 7308 para una aplicación continua de alta velocidad, confirme el parámetro de velocidad del lubricante (valor n*dm). El valor dm (diámetro de paso en mm × velocidad de rotación en rpm) para un rodamiento 7308 es de aproximadamente 65 mm × rpm. Para valores de dm superiores a 500.000 la grasa se vuelve marginal y se recomienda aceite-aire.

Clases de precisión: ¿cuándo son necesarias?

Las aplicaciones de alta velocidad exigen una buena precisión de funcionamiento para evitar vibraciones y desequilibrios. Las clases de precisión siguen estándares como ISO P6, P5 y P4 (o ABEC 3, 5, 7). Un rodamiento 7308 estándar suele ser P0 (normal), adecuado para velocidades industriales generales de hasta rpm moderadas. Para husillos de alta velocidad, a menudo se especifica P5 o incluso P4.

La siguiente tabla coincide con la clase de precisión con aplicaciones típicas de alta velocidad.

Para la mayoría de los usuarios que consideran un rodamiento 7308 BEP en un entorno de alta velocidad, P5 es el grado de precisión mínimo recomendado para evitar el desgaste inducido por vibraciones.

Errores de selección comunes que se deben evitar

Incluso los ingenieros experimentados a veces seleccionan incorrectamente velocidades altas. Los errores más frecuentes incluyen:

• Elegir un ángulo de contacto de 40° cuando sería suficiente con uno de 25°. Si bien 40° ofrece una mayor rigidez axial, genera más calor. Para aplicaciones en las que predomina la velocidad, un rodamiento de bolas de contacto angular de 25° suele ser superior.
• Ignorar el límite de velocidad del lubricante. Un rodamiento de alta calidad con una grasa inadecuada fallará rápidamente. Siempre verifique el factor de velocidad de la grasa (n*dm).
• Sobrecarga. Demasiada precarga aumenta la fricción y el calor. A altas velocidades, una precarga ligera casi siempre es correcta.
• Selección de un rodamiento cerrado (sellado) para alta velocidad. Los sellos añaden fricción y calor. Para velocidades superiores a aproximadamente 8000 rpm en un rodamiento 7308, son necesarios diseños abiertos con lubricación con aceite.
• Utilizar jaulas de acero sin flujo de aceite adecuado. Las jaulas de acero requieren más lubricante para controlar la fricción por deslizamiento; Las jaulas de poliamida o PEEK son inherentemente más capaces de acelerar.

Pasos prácticos para la especificación

Al especificar un rodamiento de bolas de contacto angular para un conjunto giratorio de alta velocidad, siga esta secuencia:

Determine la velocidad requerida en rpm y el tamaño del orificio. Para un rodamiento 7308, confirme que el diámetro del eje sea de 40 mm.

Calcule el valor n*dm. Si supera los 400.000, planifique la lubricación con aceite.

Elija el ángulo de contacto. Utilice 25° para prioridad de velocidad, 40° para prioridad de carga axial.

Seleccione el material de la jaula. Poliamida para alta velocidad general, PEEK para condiciones extremas.

Especifique el juego interno: mínimo C3.

Elija precarga: ligera para alta velocidad, media para velocidad moderada con buena rigidez.

Decida la clase de precisión: P5 para la mayoría de los husillos de alta velocidad, P4 para ultraprecisión.

Confirme el método de lubricación y el tipo de lubricante con los datos del fabricante.

Para un rodamiento BEP 7308 aplicado en un husillo de uso general de hasta 9000 rpm, la lubricación con grasa sintética de alta velocidad, precarga ligera y precisión P5 formarían una especificación equilibrada.

Preguntas frecuentes (FAQ)

P1: ¿Se puede utilizar un rodamiento estándar 7308 a alta velocidad?
Un rodamiento estándar 7308 con jaula de acero, juego normal y lubricación con grasa está limitado a velocidades moderadas (normalmente por debajo de 5000 rpm). Para uso a alta velocidad, se requiere una versión con jaula de poliamida, holgura C3 y lubricante adecuado.

P2: ¿Cuál es la diferencia entre un rodamiento 7308 y un rodamiento 7308 BEP?
El rodamiento 7308 generalmente se refiere al diseño base con jaula y juego no especificados. El rodamiento 7308 BEP indica específicamente un ángulo de contacto de 40° con una jaula de poliamida reforzada con fibra de vidrio, que ofrece una masa centrífuga menor y una mayor capacidad de velocidad que las versiones con jaula de acero.

P3: ¿Qué lubricante es mejor para rodamientos de bolas de contacto angular de alta velocidad?
Para velocidades inferiores a n*dm 500.000, es adecuada una grasa sintética con un aceite base de baja viscosidad (p. ej., PAO 32 o 46). Por encima de este umbral, es necesaria la lubricación aceite-aire con un aceite muy ligero (ISO VG 10–22).

P4: ¿Cómo sé si necesito precisión P5 para mi rodamiento 7308?
Si su aplicación funciona por encima de 8000 rpm y requiere baja vibración (por ejemplo, husillo CNC, husillo rectificador), especifique P5. Para bombas o ventiladores a velocidades similares, P0 o P6 pueden ser aceptables.

P5: ¿Puedo reemplazar un rodamiento 7308 AC por un rodamiento 7308 BEP?
Sólo si la dirección y magnitud de la carga axial son compatibles. El tipo AC tiene un ángulo de contacto de 25°, mientras que el BEP tiene 40°. El reemplazo requiere verificar si el sistema puede tolerar la mayor generación de calor del diseño de 40° y si el cambio de rigidez axial es aceptable.

Conclusión

Seleccionar el rodamiento de bolas de contacto angular adecuado para aplicaciones de alta velocidad requiere equilibrar el ángulo de contacto, el material de la jaula, el juego interno, la precarga, la lubricación y el grado de precisión. La familia de rodamientos 7308 ofrece una plataforma versátil, y el rodamiento 7308 BEP proporciona una solución sólida para husillos de uso general y velocidad moderada. Para un verdadero funcionamiento a alta velocidad, dé prioridad a un ángulo de contacto de 25°, jaulas ligeras de poliamida o PEEK, precarga ligera y lubricación con aceite cuando n*dm supere los 500 000. Siguiendo el enfoque estructurado descrito anteriormente, los ingenieros pueden lograr una larga vida útil y un rendimiento estable incluso bajo velocidades de rotación exigentes.
