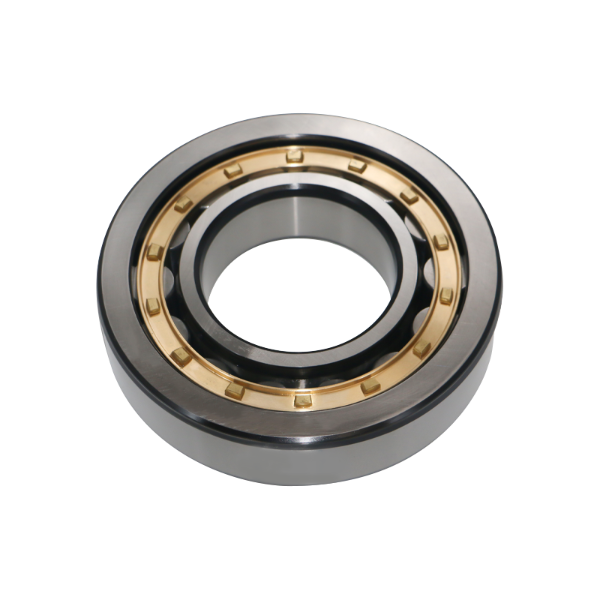

¿Por qué el rodamiento de rodillos cilíndricos NU 309 destaca en diseños de motores y cajas de cambios?

Conclusión clave: el rodamiento NU 309 sobresale como rodamiento flotante

Para diseños de motores y cajas de engranajes donde la expansión térmica del eje es una preocupación crítica, el Rodamiento NU 309 proporciona la solución más confiable. Su diseño único (un anillo interior sin bridas) permite que el eje se expanda o contraiga libremente en ambas direcciones axiales sin inducir cargas internas perjudiciales. Esta capacidad hace que el rodamiento de rodillos cilíndricos NU 309 sea la opción preferida para la posición flotante/libre en sistemas de accionamiento de alta velocidad y alta potencia, evitando directamente fallas prematuras del rodamiento debido a la tensión térmica axial.

Los ingenieros seleccionan el rodamiento NU 309 no solo por su alta capacidad de carga radial, sino también por esta funcionalidad específica e indispensable. Resuelve un problema mecánico fundamental, garantizando estabilidad operativa y una larga vida útil en aplicaciones que van desde cajas de engranajes industriales hasta grandes motores eléctricos.

Anatomía del diseño: ¿Por qué no hay bridas en el anillo interior?

La característica definitoria de un rodamiento estilo NU es el aro interior completamente libre de pestañas integrales. Ambas pestañas están ubicadas en el anillo exterior, guiando el conjunto de rodillos y jaula. Este diseño deliberado ofrece dos ventajas de ingeniería críticas:

1. Movimiento axial sin restricciones
El eje, junto con el aro interior, puede deslizarse axialmente dentro del rodamiento. Esto se adapta a la expansión o contracción térmica del eje, algo común en motores y cajas de engranajes durante los ciclos de arranque y parada, sin generar fuerzas axiales dañinas que de otro modo sobrecargarían el rodamiento.

2. Soporte de carga radial puro
Como rodamiento puramente flotante, el rodamiento de rodillos cilíndricos NU 309 está diseñado para soportar únicamente cargas radiales pesadas. Intencionalmente no está diseñado para soportar ninguna carga axial. Esta definición clara de la ruta de carga permite a los ingenieros asignar la gestión de carga axial a un rodamiento de fijación dedicado (por ejemplo, un rodamiento rígido de bolas o un rodamiento de diseño NUP) en el otro extremo del eje, optimizando el diseño total del sistema.

En términos prácticos, esto significa que cuando especifica un rodamiento NU 309, está seleccionando un componente con un propósito único y bien definido: manejar fuerzas radiales y al mismo tiempo adaptarse al crecimiento lineal del eje.

Métricas de rendimiento: clasificaciones de carga y capacidades de velocidad

Las dimensiones del rodamiento NU 309 están estandarizadas en 45 mm de diámetro interior (d) x 100 mm de diámetro exterior (D) x 25 mm de ancho (B). Dentro de esta envoltura compacta, el rodamiento ofrece una capacidad de carga radial significativa debido al contacto lineal entre los rodillos y las pistas de rodadura. Para un diseño de rodamiento ECP estándar NU 309, los indicadores clave de rendimiento son:

• Clasificación de carga dinámica básica (C): ~100,8 kN
• Clasificación de carga estática básica (C0): ~90 kN
• Velocidad límite para lubricación con grasa/aceite: ~6000 - 7500 r/min (dependiendo del sufijo de diseño como ECJ, ECP o ECM y el método de lubricación)

Estos valores confirman que la capacidad de carga del rodamiento NU 309 es excepcionalmente alta para su tamaño, lo que lo hace adecuado para aplicaciones con cargas radiales pesadas, como ejes de alta velocidad de cajas de engranajes industriales o motores de accionamiento principal.

Comparación crítica: NU 309 vs. NJ 309 vs. NUP 309

Comprender las sutiles diferencias de diseño entre los tipos de rodamientos cilíndricos de una hilera es esencial para una aplicación correcta. Utilice la siguiente tabla para diferenciar los NU 309 de sus variantes más cercanas:

Al realizar un análisis de NU 309 frente a NJ 309, el factor de decisión clave es si su aplicación requiere que el rodamiento se adapte al movimiento axial del eje (elija NU) o también maneje alguna carga axial (elija NJ). El intercambio de rodamientos NU 309 o la búsqueda de equivalentes SKF NU 309 a menudo se centran en estas especificaciones funcionales.

Ingeniería de aplicaciones: casos de uso prácticos

El NU 309 para aplicaciones de cajas de cambios es excepcionalmente común, específicamente en el eje de entrada de alta velocidad. Aquí, el eje se calienta rápidamente debido a la alta velocidad de rotación, creando una expansión térmica significativa. El NU 309 actúa como un rodamiento de lado libre o flotante, lo que permite que se produzca esta expansión sin causar una precarga axial que podría provocar sobrecalentamiento y agarrotamiento. De manera similar, la configuración del motor eléctrico con cojinete flotante es una práctica estándar para motores con un tamaño de bastidor determinado, protegiendo los cojinetes del extremo de transmisión y del extremo opuesto de fallas inducidas térmicamente.

Otro ejemplo práctico es el NU 309 para aplicaciones de compresores. En los compresores de tornillo rotativo o centrífugos, el eje del rotor se expande considerablemente a medida que la máquina alcanza la temperatura de funcionamiento. Un NU 309 en el lado sin empuje del rotor proporciona la libertad axial necesaria, asegurando que se mantengan los espacios internos críticos entre los rotores para una eficiencia óptima.

Guía de selección: sufijos y autorización interna

Al especificar un rodamiento NU 309, los códigos de sufijo definen detalles de diseño cruciales que afectan el rendimiento. Por ejemplo:

• PAE: Jaula de PA66 reforzada con fibra de vidrio, centrada en rodillos. Ofrece buena resistencia y capacidad de alta velocidad.
• ECM: Jaula de latón mecanizada, guiada por rodillos. Adecuado para temperaturas más altas y condiciones exigentes.
• TJUE: Jaula de chapa de acero, guiada por rodillos. Una opción robusta y rentable.

Igualmente importante es seleccionar la holgura adecuada del rodamiento NU 309. Para aplicaciones con un alto gradiente de temperatura entre los anillos interior y exterior, a menudo se requiere un juego radial interno C3 (mayor de lo normal). La especificación de un rodamiento NU 309 ECP/C3 garantiza que, incluso en condiciones térmicas severas, el rodamiento no tenga un juego negativo, lo que reduciría drásticamente su vida útil.

Para los ingenieros con equipos antiguos, es vital conocer el equivalente del rodamiento NU 309 o las opciones exactas de reemplazo del rodamiento NU 309. Siempre haga coincidir las dimensiones, capacidades de carga, sufijo de diseño (ECP, ECM, etc.) y grado de espacio interno (por ejemplo, C3) para garantizar una sustitución directa y confiable. Comprender correctamente el rango de temperatura de funcionamiento del rodamiento NU 309 y los requisitos de lubricación también es fundamental para lograr la vida útil L10 calculada.
