Los rodamientos de rodillos cónicos cruzados representan un avance significativo en la ingeniería mecánica, ya que ofrecen una precisión y capacidades de transporte de carga sin precedentes para aplicaciones industriales exigentes. Estos sofisticados componentes combinan las ventajas de los rodamientos de rodillos cruzados y los diseños cónicos, creando una solución que aborda los complejos requisitos de la maquinaria moderna.
El atractivo fundamental de rodamientos de rodillos cónicos radica en su capacidad para soportar cargas radiales y axiales combinadas simultáneamente, manteniendo al mismo tiempo una precisión de rotación excepcional. Cuando estos principios se integran con una configuración cruzada, el resultado es un sistema de rodamientos capaz de soportar condiciones de carga extremas y al mismo tiempo preservar las estrictas tolerancias esenciales para aplicaciones rotativas de precisión.
Industrias que van desde la fabricación de semiconductores hasta el ensamblaje de componentes aeroespaciales dependen cada vez más de estos rodamientos para garantizar la calidad del producto y la confiabilidad del equipo. Las especificaciones de precisión de los rodamientos de rodillos cónicos cruzados los hacen indispensables para aplicaciones donde incluso una desalineación microscópica puede comprometer la eficiencia operativa o la calidad del producto.

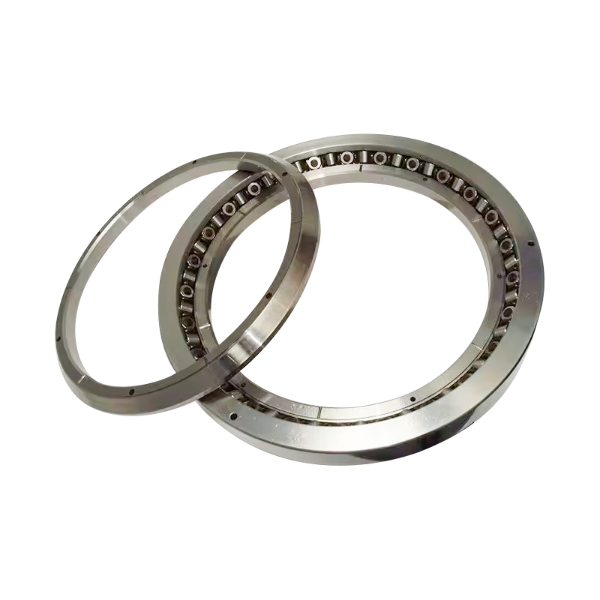

Un rodamiento de rodillos cónicos cruzados consta de cuatro elementos principales que trabajan en armonía coordinada: la pista de rodadura exterior, la pista de rodadura interior, los rodillos cónicos y el conjunto de jaula. Cada componente está diseñado con meticulosa precisión para garantizar una distribución óptima de la carga y una fricción mínima.
La pista de rodadura exterior presenta una superficie en ángulo preciso que coincide con el ángulo cónico de los rodillos, que normalmente oscila entre 10 y 25 grados, según los requisitos de la aplicación. Esta geometría permite que el rodamiento acepte cargas cercanas al eje de rotación, lo que lo distingue de los diseños tradicionales de rodillos cilíndricos.
La geometría de la pista de rodadura interior refleja la configuración de la pista de rodadura exterior, pero a menudo se incorpora a una estructura de carcasa unificada. Este diseño reduce la cantidad de componentes separados que requieren alineación, lo que simplifica la instalación y mejora la confiabilidad del sistema.
Los propios rodillos cónicos representan una innovación fundamental en el diseño de rodamientos. A diferencia de los rodillos cilíndricos que distribuyen la carga uniformemente a lo largo de su longitud, los rodillos cónicos concentran la carga de una manera controlada que maximiza la eficiencia de la tensión de contacto.
El ángulo cónico de los rodillos individuales suele oscilar entre 10 y 25 grados, y se selecciona cuidadosamente en función del perfil de carga específico esperado durante la operación. Un ángulo cónico menos profundo proporciona una mejor capacidad de carga radial, mientras que los ángulos más pronunciados mejoran la capacidad de manejo de carga axial.
| Ángulo cónico | Capacidad de carga radial | Capacidad de carga axial | Aplicación típica |
|---|---|---|---|
| 10 grados | muy alto | moderado | Soporte de husillo vertical |
| 15 grados | Alto | Alto | Soporte de carga equilibrada |
| 20 grados | moderado | muy alto | Carga de empuje dominante |
En una configuración cónica cruzada, se disponen varios anillos de rodamiento de modo que los ejes de los rodillos cónicos se crucen en un punto común. Esta disposición geométrica ofrece varias ventajas críticas sobre los diseños tradicionales de rodamientos apilados.
el Rodamiento XRT060-NT representa un estándar ampliamente adoptado en la categoría de rodamientos cónicos cruzados, que ofrece una combinación equilibrada de eficiencia de tamaño y capacidad de carga. Comprender sus parámetros dimensionales es esencial para una selección e integración adecuadas en sistemas de precisión.
el dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
el static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
el XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
La selección precisa del grado influye directamente en la precisión de rotación y las tolerancias de desviación permitidas. El grado P4 normalmente mantiene una desviación radial dentro de 0,005 milímetros, mientras que el grado P2 reduce esta tolerancia a aproximadamente 0,002 milímetros.
En entornos de máquinas herramienta controlados numéricamente por computadora, rodamiento de rodillos cónicos cruzados Los sistemas permiten etapas de posicionamiento de precisión para lograr la repetibilidad posicional esencial para una fabricación de alta calidad. Las aplicaciones de mesa CNC someten a los rodamientos a cargas multidireccionales complejas que incluyen distribución vertical del peso, fuerzas de corte horizontales y momentos de rotación debidos al desequilibrio del husillo.
el crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Las aplicaciones de robots industriales representan uno de los casos de uso de rodamientos más exigentes en la fabricación moderna. Los rodamientos giratorios del robot deben soportar el peso combinado de los conjuntos de efectores finales, los cambiadores de herramientas y las piezas de trabajo, manteniendo al mismo tiempo una precisión de posicionamiento angular precisa a lo largo de millones de ciclos operativos.
Una aplicación típica de giro de un robot industrial podría someter un rodamiento a cargas radiales superiores a 50.000 Newtons combinadas con cargas axiales que alcanzan los 30.000 Newtons, aplicadas simultáneamente durante el movimiento multieje. Los diseños cónicos cruzados manejan estos complejos patrones de carga de manera más efectiva que las alternativas tradicionales, lo que resulta en una mayor vida útil de los rodamientos y una mejor repetibilidad posicional.
Los sistemas de imágenes médicas, como los escáneres de tomografía computarizada y los equipos de imágenes por resonancia magnética, emplean cojinetes de precisión en sus mecanismos de rotación del pórtico. Estas aplicaciones exigen una suavidad de rotación excepcional, una variación mínima de descentramiento y un rendimiento confiable en intervalos operativos prolongados sin mantenimiento.
el stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Los equipos de manipulación de obleas, las máquinas de litografía y los instrumentos de metrología de precisión dependen de los rodamientos de rodillos cónicos cruzados por su excepcional capacidad de carga de momento y precisión de rotación. Estas aplicaciones a menudo operan en cámaras de ambiente controlado donde la estabilidad de la temperatura es crítica y los métodos de lubricación tradicionales resultan inadecuados.
el precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
el distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Aspecto de rendimiento | Cónico cruzado | Cilíndrico cruzado |
|---|---|---|
| Capacidad de carga axial | Excelente | Limitado |
| Manejo de carga de momento | superiores | bueno |
| Capacidad de carga radial | Alto | muy alto |
| Rango de temperatura de funcionamiento | -40 a 120C | -40 a 100°C |
| Complejidad del ajuste de precarga | moderado | Sencillo |
| Costo por unidad | moderado | inferior |
Los diseños de rodillos cilíndricos concentran la carga en toda la longitud del rodillo, creando una línea de contacto que distribuye las fuerzas de manera uniforme. Esta geometría ofrece máxima rigidez radial por tamaño de unidad, lo que hace que las configuraciones cilíndricas sean ideales para aplicaciones dominadas por carga puramente radial.
Las configuraciones de rodillos cónicos establecen patrones de contacto puntuales que concentran la carga en los extremos de los rodillos y luego distribuyen esta carga a través de la geometría cónica hacia el centro del rodamiento. Esta disposición sacrifica parte de la capacidad de carga radial para obtener características superiores de manejo de carga axial y de momento.
Los ingenieros deben seleccionar configuraciones cónicas cruzadas cuando las aplicaciones involucran componentes axiales importantes, cargas en voladizo o patrones de carga multidireccionales complejos. Los diseños cilíndricos cruzados resultan más económicos cuando domina la carga radial y los componentes axiales son mínimos.
La precarga representa una fuerza de compresión cuidadosamente controlada aplicada a los componentes del rodamiento antes de la carga operativa. Esta técnica elimina el juego interno y establece una distribución de carga predecible que mejora la rigidez, reduce el ruido y mejora la suavidad de rotación.
En los sistemas de rodamientos de rodillos cónicos cruzados, el ajuste de la precarga influye directamente en varios parámetros de rendimiento críticos, incluida la rigidez radial, la desviación axial, la estabilidad térmica y la generación de ruido. Lograr una precarga óptima requiere equilibrar objetivos opuestos: suficiente precarga para garantizar precisión y rigidez, pero no tanta como para que la vida útil del rodamiento se vea comprometida por una tensión interna excesiva.
el XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Una precarga excesiva acelera el desgaste de los rodamientos debido a la fatiga del material inducida por la tensión. La experiencia de la industria sugiere que los valores de precarga que exceden el 50 por ciento de la capacidad de carga dinámica solo deben aplicarse en aplicaciones donde la reducción del ruido o la mejora de la rigidez justifican la reducción de la vida útil del rodamiento.
el bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
El análisis de carga debe abordar las cargas máximas, las cargas medias y los patrones de carga cíclicos. Una aplicación de máquina herramienta podría experimentar una carga radial continua de 20.000 Newtons con fuerzas máximas ocasionales que alcanzan los 45.000 Newtons durante secuencias de desaceleración rápida.
La selección del grado de precisión depende de los requisitos de precisión rotacional establecidos por la aplicación. Los husillos de rectificado, los equipos de imágenes médicas y las herramientas de fabricación de semiconductores exigen un rendimiento de grado P2, mientras que la maquinaria industrial estándar a menudo funciona adecuadamente con clasificaciones P4.
Los grados de mayor precisión exigen precios superiores, pero ofrecen una precisión superior que puede resultar esencial para mantener la calidad del producto o el rendimiento del equipo en aplicaciones sensibles.
La selección de la estrategia de precarga requiere equilibrar la reducción del ruido, la mejora de la rigidez y la vida útil de los rodamientos. Las aplicaciones que priorizan el funcionamiento suave y la precisión posicional suelen emplear estrategias de precarga de resorte que mantienen la fuerza constante durante toda la vida útil del rodamiento.
Los materiales para rodamientos estándar funcionan adecuadamente para temperaturas industriales típicas que oscilan entre -40 y 100 grados Celsius. Las aplicaciones que requieren rangos de temperatura extendidos o ambientes corrosivos pueden requerir selecciones de materiales especiales, incluidos componentes de cerámica o acero inoxidable.
La selección final de los rodamientos requiere un análisis de costo-beneficio que compare los gastos de los rodamientos con los intervalos de servicio esperados, los requisitos de mantenimiento y el valor de mitigación de riesgos. Un rodamiento que represente el 5 por ciento del costo total del equipo podría justificar especificaciones premium si elimina el tiempo de inactividad que afecta las operaciones de producción de alto valor.
La instalación exitosa de un rodamiento comienza con una meticulosa preparación de la superficie. Las superficies de montaje deben limpiarse para eliminar todos los contaminantes y los componentes del rodamiento deben inspeccionarse para detectar daños o defectos de envío antes de la instalación.
Una vez colocados los rodamientos, la aplicación de la precarga debe realizarse con cuidado utilizando equipo calibrado. Se debe verificar que los sistemas de precarga de resortes entreguen fuerzas específicas mediante pruebas de medición de carga antes de la operación.
El ajuste de precarga basado en cuñas requiere un cálculo cuidadoso del espesor de la pila de cuñas para lograr los valores de precarga objetivo. Cada tamaño y configuración de rodamiento tiene requisitos de espaciado únicos que deben calcularse individualmente.
Las nuevas instalaciones de rodamientos se benefician de un período de pulido gradual en el que las cargas aumentan progresivamente antes de alcanzar niveles operativos completos. Este enfoque permite que los componentes del rodamiento se asienten en posiciones óptimas y distribuye el desgaste inicial de manera uniforme entre los elementos rodantes.
Los períodos de bruñido suelen extenderse de 8 a 24 horas, dependiendo de la gravedad de la aplicación. Durante el pulido, los operadores deben monitorear la temperatura de los rodamientos, el ruido y las vibraciones para identificar posibles problemas de instalación antes de que comience la operación a plena carga.
El monitoreo regular de la condición extiende la vida útil de los rodamientos y previene fallas catastróficas. El análisis de vibraciones, las tendencias de temperatura y el monitoreo acústico brindan una alerta temprana sobre la degradación de los rodamientos.
Los rodamientos cónicos cruzados utilizan múltiples juegos de rodillos cónicos dispuestos en ángulos cruzados para crear un conjunto de rodamiento unificado capaz de aceptar cargas sustanciales desde cualquier dirección radial o axial. Los rodamientos de contacto angular tradicionales suelen emplear elementos rodantes de bolas y pueden aceptar cargas sólo dentro de rangos angulares limitados. Los diseños cónicos cruzados distribuyen las cargas de manera más uniforme y brindan una capacidad de carga de momento superior con factores de forma más compactos.
Una precarga insuficiente permite un juego interno del rodamiento que permite que los elementos rodantes cambien de posición durante los cambios de carga, creando distintos patrones de generación de ruido o clics. La precarga óptima elimina este espacio mientras mantiene el contacto controlado del elemento rodante, lo que resulta en un funcionamiento suave y silencioso. Sin embargo, una precarga excesiva genera calor inducido por la fricción y acelera el desgaste de los rodamientos, provocando eventualmente un aumento del ruido a medida que se desarrolla la fatiga del material.
La vida útil de los rodamientos depende sustancialmente de las cargas de aplicación, la magnitud de la precarga, la temperatura de funcionamiento y la calidad de la lubricación. En condiciones de carga moderadas con un mantenimiento adecuado, los rodamientos cónicos cruzados suelen alcanzar entre 50.000 y 200.000 horas de funcionamiento. Las aplicaciones de alto estrés pueden reducir este intervalo de 10 000 a 50 000 horas, mientras que las aplicaciones cuidadosamente administradas con carga ligera pueden extender la vida útil más allá de 300 000 horas.
Las aplicaciones de orientación vertical requieren estrategias de precarga modificadas porque la gravedad aplica carga continuamente a través de los componentes del rodamiento. La precarga de peso se vuelve poco práctica y los diseñadores suelen emplear sistemas de precarga de resorte que mantienen la fuerza constante independientemente de los efectos gravitacionales. La expansión térmica también debe recibir una cuidadosa consideración en aplicaciones verticales para evitar la sobrecarga de los rodamientos durante los cambios de temperatura.
Una precarga inadecuada da como resultado un juego interno excesivo, lo que genera ruido, mayor descentramiento y reducción de la rigidez. Una precarga excesiva acelera la fatiga del elemento rodante y puede provocar el desconchado de la pista de rodadura a las pocas horas de funcionamiento. Los procedimientos de instalación siempre deben seguir con precisión las especificaciones del fabricante y las mediciones de verificación deben confirmar la magnitud de la precarga antes de la operación del equipo.
Los rodamientos cónicos cruzados estándar funcionan de forma fiable entre -40 y 120 grados Celsius, dependiendo de las propiedades del lubricante. Las aplicaciones de temperatura extendida requieren materiales y lubricantes especiales. Los rodamientos de alta temperatura pueden utilizar elementos rodantes cerámicos combinados con lubricantes sintéticos clasificados para funcionamiento de 150 a 200 grados. Las aplicaciones de baja temperatura exigen grasas especializadas que mantengan la fluidez en condiciones de frío extremo.
El monitoreo del estado de los rodamientos emplea múltiples técnicas complementarias que incluyen análisis de vibraciones para detectar defectos en la superficie de los elementos rodantes, monitoreo de temperatura para identificar aumentos de fricción, detección de emisiones acústicas para detectar grietas incipientes y análisis de aceite en sistemas lubricados para identificar la generación de partículas de desgaste. Establecer firmas de referencia durante el funcionamiento normal permite detectar patrones sutiles de degradación antes de que la falla del rodamiento se vuelva inminente.
Las partículas contaminantes que ingresan a los conjuntos de rodamientos actúan como agentes abrasivos que aceleran el desgaste de la superficie de las pistas y reducen drásticamente la vida útil de los rodamientos. Las pruebas de laboratorio demuestran que la contaminación por partículas puede reducir la vida útil de los rodamientos en un 50 por ciento o más. Un sellado adecuado, entornos de instalación limpios y un mantenimiento regular para evitar la entrada de polvo, humedad u otros contaminantes son esenciales para preservar el rendimiento de los rodamientos.
La selección del método de lubricación depende de las velocidades de operación, las temperaturas y las limitaciones ambientales. La lubricación con grasa proporciona simplicidad y requiere un mantenimiento mínimo, adecuada para aplicaciones de velocidad moderada. La lubricación con aceite permite una disipación de calor superior para operaciones de alta velocidad y facilita el control de la contaminación a través de sistemas de filtración. Algunas aplicaciones emplean lubricación aceite-aire que combina la eficiencia del suministro de aceite con un consumo mínimo de fluido.
Una vez que los componentes del rodamiento experimentan desconchados, grietas o un desgaste significativo, la reparación no resulta ni práctica ni económica. Los rodamientos están diseñados como sistemas sellados y el reemplazo de componentes internos sería prohibitivamente costoso. La práctica estándar de la industria implica el reemplazo completo de los rodamientos al detectar una falla. El mantenimiento preventivo y el monitoreo del estado representan los enfoques más rentables para gestionar la confiabilidad de los rodamientos y evitar tiempos de inactividad inesperados del equipo.
