En el diseño mecánico, pocos componentes son tan aparentemente simples pero de importancia crítica como el cojinete del extremo del vástago. el Rodamiento TAMAÑO12 representa una evolución refinada del concepto de cojinete liso esférico, diseñado específicamente para manejar cargas estáticas elevadas, adaptarse a la desalineación angular y soportar los rigores de los entornos industriales. Su designación, SIZJ12, codifica un estándar de rosca y dimensiones específico que se alinea con roscas hembra de 1/2-20 UNF, lo que lo convierte en una solución inmediata para muchos diseños de varillaje existentes y, al mismo tiempo, ofrece mejoras de rendimiento sobre alternativas genéricas.
Esta guía va más allá de las especificaciones del catálogo para explorar los fundamentos de ingeniería detrás de la selección del SIZJ12. Analizamos su capacidad de carga estática de 28kN, las implicaciones de su contacto deslizante acero sobre acero y las consideraciones prácticas que lo diferencian de variantes como el SILZJ12 con rosca a izquierdas. Para los ingenieros de diseño y especialistas en mantenimiento, comprender estos matices es esencial para optimizar la vida útil y la confiabilidad del sistema en aplicaciones que van desde enlaces de equipos de construcción hasta brazos de automatización de alto ciclo.
El SIZJ12 es un extremo de varilla de dimensiones métricas con rosca imperial, una opción de diseño híbrido que aparece con frecuencia en maquinaria de origen global. La siguiente tabla resume sus atributos físicos y de rendimiento clave, que forman la base para cualquier proceso de selección de ingeniería. Estas especificaciones influyen directamente en la idoneidad del rodamiento para trayectorias de carga específicas, restricciones de envolvente e intervalos de mantenimiento.
| Parámetro | Valor/Especificación | Importancia de la ingeniería |
|---|---|---|
| Diámetro interior (d) | 12mm | Combina con ejes o pasadores de 12 mm; determina la distribución de carga radial. |
| Diámetro exterior (D) | 32mm | envolvente de vivienda; influye en el diseño de la carcasa del rodamiento y en la estructura circundante. |
| Ancho (B) | 16mm | Ancho del anillo interior; afecta el soporte de carga axial y la estabilidad de alineación. |
| Configuración del hilo | Mujer, 1/2-20 UNF | Proporciona capacidad de ajuste fino; Compatible con varillas UNF estándar. |
| Clasificación de carga estática (C₀) | 28 kN | Capacidad máxima de carga estática; Crítico para aplicaciones de carga de impacto y sujeción. |
| Clasificación de carga dinámica (C) | 22 kN | Base para el cálculo de la vida a fatiga bajo cargas oscilantes o giratorias. |
| Ángulo de desalineación (aprox.) | ±8° | Capacidad de compensación angular; Reduce la carga en los bordes y la tensión de flexión. |
| Materiales | Cuerpo de acero al carbono, bola de acero endurecido, revestimiento de fosfato | Equilibra fuerza, resistencia al desgaste y protección contra la corrosión. |
La capacidad de carga estática de 28 kN es especialmente destacable para aplicaciones exigentes. Esta cifra no es simplemente un máximo teórico sino un valor validado que indica que el rodamiento puede soportar una carga estable y no giratoria sin deformación permanente de la pista o la bola. En la maquinaria de construcción, donde los varillajes del cucharón y las patas estabilizadoras experimentan cargas máximas durante las sujeciones estáticas, este margen se convierte en un diferenciador de confiabilidad. El contacto deslizante de acero sobre acero, combinado con un cuerpo recubierto de fosfato y una bola cromada, garantiza que el SIZJ12 siga funcionando incluso en ambientes polvorientos o ligeramente corrosivos, siempre que se mantenga una lubricación regular.
El desempeño de la Rodamiento TAMAÑO12 en aplicaciones exigentes surge de una combinación de selección de materiales, tolerancias geométricas y las características intrínsecas de las rótulas. A diferencia de los rodamientos de elementos rodantes que requieren una alineación precisa para evitar la formación de brinelles, el anillo interior esférico y la bola del SIZJ12 se adaptan a la desalineación angular, lo que reduce la necesidad de estructuras de montaje ultraprecisas. Esta tolerancia simplifica el montaje y reduce los costes de fabricación, una ventaja significativa en equipos de producción a gran escala.
Contacto deslizante de acero sobre acero: El SIZJ12 utiliza una interfaz deslizante de acero sobre acero que, si bien requiere lubricación, ofrece una resistencia superior a la carga de impacto en comparación con los rodamientos compuestos o revestidos de PTFE. Bajo cargas estáticas elevadas o de oscilación lenta, el contacto metálico proporciona un coeficiente de fricción predecible y evita los problemas de deformación por flujo en frío que pueden ocurrir con los revestimientos blandos. Esto hace que el SIZJ12 sea especialmente adecuado para cojinete de extremo de varilla para maquinaria de construcción aplicaciones, como varillajes de brazos de excavadoras, donde las cargas de impacto intermitentes son comunes.
Además, la rosca hembra 1/2-20 UNF garantiza la compatibilidad con una amplia gama de extremos de varilla y varillajes de ajuste estándar. Su paso fino permite ajustes de longitud precisos, algo fundamental en la automatización y la maquinaria de embalaje donde la precisión posicional afecta directamente los tiempos de ciclo y la calidad del producto. en el rodamientos para la industria del embalaje , donde el movimiento intermitente de alta velocidad y la limpieza son preocupaciones, la construcción robusta y la facilidad de relubricación del SIZJ12 ayudan a mantener el tiempo de actividad y reducir el mantenimiento no programado.
Un dilema de selección común implica elegir entre el SIZJ12 y su contraparte con rosca izquierda, el SILZJ12. Si bien ambos rodamientos comparten especificaciones idénticas de diámetro interior, diámetro exterior, ancho y capacidad de carga, la orientación de la rosca dicta su aplicación en conjuntos de varillaje tensor o de vaivén. La siguiente tabla destaca las diferencias críticas para guiar la selección.
| Característica | SIZJ12 | SILZJ12 |
|---|---|---|
| Dirección del hilo | Mano derecha (estándar) | Mano izquierda (reversa) |
| Tamaño del hilo | 1/2-20 UNF | 1/2-20 UNF |
| Aplicación típica | Conexiones estándar, extremos del actuador | Tensores, varillajes antirrotación |
| Clasificación de carga dinámica | 22 kN | 22 kN |
| Capacidad de desalineación | ±8° | ±8° |
| Sufijo del número de pieza | Ninguno | "L" indica mano izquierda |
Al diseñar un varillaje con roscas opuestas, la combinación de SIZJ12 y SILZJ12 permite un ajuste fino de la longitud simplemente girando la biela. Esto es particularmente útil en sistemas tensores de maquinaria de embalaje y varillajes de dirección de equipos agrícolas. La selección depende en última instancia de la disposición mecánica y de la dirección del par aplicado durante el ajuste; sin embargo, ambos rodamientos ofrecen un rendimiento de carga idéntico, lo que garantiza que la flexibilidad del diseño no se produzca a costa de la resistencia mecánica.
Una de las consultas más frecuentes sobre el SIZJ12 se refiere a su idoneidad para cojinete de extremo de varilla para aplicaciones de alta temperatura . Si bien la construcción estándar de acero sobre acero ofrece una clara ventaja sobre los rodamientos revestidos de polímero en temperaturas elevadas (normalmente hasta 150 °C continuos, con picos de hasta 200 °C durante períodos cortos), la lubricación adecuada es el factor crítico. El cuerpo base de acero al carbono y la bola de acero endurecido mantienen sus propiedades mecánicas dentro de este rango de temperatura, mientras que los revestimientos de PTFE comenzarían a degradarse.
En la práctica, el SIZJ12 se ha implementado en hornos industriales, varillajes de plantas de asfalto y barras de control de soportes de motores, donde las temperaturas ambiente habitualmente superan los 100 °C. Los usuarios informan que con grasas para altas temperaturas (como las basadas en perfluoropoliéter o hidrocarburos sintéticos), el rodamiento mantiene sus características de desgaste y capacidad de carga. Sin embargo, la relubricación regular no es negociable, ya que la expansión de los componentes de acero a temperaturas elevadas puede reducir el juego interno, lo que podría provocar un aumento de la fricción si la lubricación es inadecuada.
La instalación adecuada es fundamental para aprovechar todo el potencial de rendimiento del rodamiento SIZJ12. La siguiente lista de verificación describe los pasos críticos para evitar fallas comunes, particularmente en entornos de alta vibración asociados con transporte del extremo de barra de la automatización y aplicaciones de equipos de construcción.
Los intervalos de mantenimiento deben ajustarse en función de los ciclos de trabajo operativos. Para un funcionamiento continuo en entornos polvorientos o con mucha humedad, se recomienda la relubricación semanal. Monitorear el movimiento del rodamiento para detectar asperezas o un mayor juego puede indicar el inicio del desgaste, lo que permite un reemplazo proactivo antes de que ocurra una falla catastrófica.
El rodamiento SIZJ12 tiene una capacidad de carga estática de 28 kN. Esto es significativamente más alto que muchos extremos de varilla estándar de 12 mm de diámetro, que normalmente oscilan entre 15 y 22 kN. La clasificación mejorada se debe al cuerpo de acero al carbono tratado térmicamente y a la geometría de contacto esférica optimizada, lo que lo hace adecuado para aplicaciones de servicio pesado, como estabilizadores de equipos de construcción y brazos de automatización de gran tamaño.
Sí, pero con consideraciones. La construcción estándar SIZJ12 puede soportar temperaturas intermitentes de hasta 200°C. Sin embargo, es necesario sustituir la grasa por una variante para altas temperaturas y acortar el intervalo de lubricación. Para un funcionamiento continuo por encima de 150 °C, considere un rodamiento con mayor holgura o materiales tratados térmicamente especializados, aunque el SIZJ12 sigue siendo una opción viable para muchas aplicaciones de motores y hornos industriales.
La principal diferencia es la dirección de la rosca: SIZJ12 presenta una rosca estándar derecha 1/2-20 UNF, mientras que SILZJ12 tiene una rosca izquierda. Son idénticos en dimensiones, capacidades de carga y ángulos de desalineación. La elección depende del diseño del varillaje: los conjuntos de tensores suelen utilizar uno de cada uno para ajustar la longitud, mientras que las varillas de vaivén estándar utilizan únicamente la versión derecha.
Mientras que el SIZJ12 es un rodamiento métrico con un diámetro interior de 12 mm (0,4724 pulgadas), su diámetro exterior es de 32 mm (1,2598 pulgadas) y el ancho es de 16 mm (0,6299 pulgadas). La rosca es imperial 1/2-20 UNF, lo que lo convierte en un diseño híbrido que se adapta al hardware de ajuste común en sistemas métricos e imperiales.
Los rodamientos de acero sobre acero como el SIZJ12 requieren una relubricación regular para mantener una película lubricante entre la bola y la pista. Esto es esencial para evitar el contacto entre metales, lo que puede provocar un desgaste rápido y una mayor fricción. El beneficio es una alta resistencia a las cargas de impacto y una larga vida útil en condiciones difíciles, pero el régimen de mantenimiento es más exigente que el de los rodamientos compuestos sin mantenimiento.

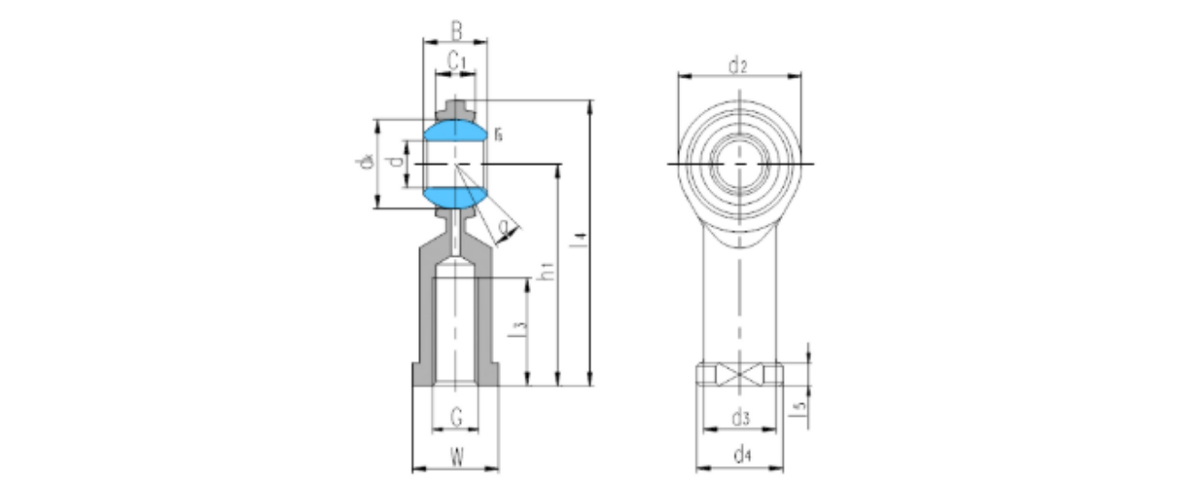

La siguiente ilustración SVG proporciona una representación en sección transversal del rodamiento de extremo de varilla SIZJ12, resaltando sus componentes principales y la ruta de transferencia de carga a través de la interfaz esférica. El diseño enfatiza la robusta zona de contacto de acero sobre acero y la configuración de rosca hembra que se integra con los varillajes estándar.
